Nissan Quest (2004-2009) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 28 marca, 2022

Schematy skrzynek bezpieczników i przekaźników – Nissan Quest

Dotyczy pojazdów wyprodukowanych w latach:

2004, 2005, 2006, 2007, 2008, 2009.

Skrzynka bezpieczników tablicy rozdzielczej

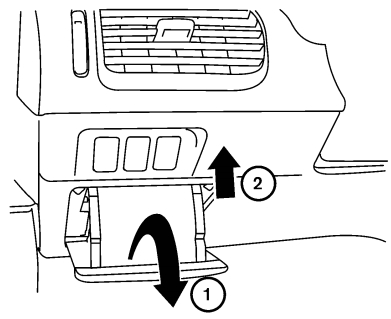

Tablica bezpieczników znajduje się za schowkiem na tablicy rozdzielczej. Pociągnij uchwyt na okulary w dół, aby otworzyć (1), a następnie pociągnij uchwyt na okulary (2) i zdejmij, aby odsłonić panel bezpieczników.

Nissan Quest (2004-2009) - skrzynka bezpieczników i przekaźników

Nissan Quest (2004-2009) - skrzynka bezpieczników i przekaźników

Tył

Nissan Quest (2004-2009) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Pedał regulacji jednostki sterującej, wyłącznik lampy stopu
2 10 Przekaźnik silnika dmuchawy przedniej, sterowanie powietrzem z przodu
3 15 Moduł kontroli nadwozia (BCM), automatyczne lusterko wewnętrzne zapobiegające oślepianiu
4 10 Audio, przełącznik AV, jednostka wyświetlacza, jednostka kontroli wyświetlacza, jednostka kontroli nawigacji, odtwarzacz DVD, tuner radia satelitarnego, moduł kontroli nadwozia (BCM)
5 15 Przednie gniazdo zasilania 2, tylne gniazdo zasilania (2. rząd)
6 10 Przełącznik zdalnego sterowania lusterek zewnętrznych
7 –  –
8 10 Lusterko drzwiowe
9 10 Sterownik fotela kierowcy , dioda 1
10 15 Silnik dmuchawy tylnej
11 15 Silnik dmuchawy tylnej
12 10 Przełącznik hamulca automatycznego urządzenia sterującego prędkością (ASCD), złącze łącza danych, miernik kombinowany, przekaźnik podgrzewanego siedzenia , przełącznik pozycji neutralnej postoju, wyświetlacz, czujnik kąta skrętu, wyświetlacz jednostki sterującej, jednostka sterująca Navi, jednostka sterująca tylnymi drzwiami, jednostka sterująca drzwiami przesuwnymi, jednostka sterująca sonarem, światła do jazdy dziennej, telefon głośnomówiący
13 10 Jednostka czujnika diagnostyki poduszek powietrznych, jednostka sterująca systemu klasyfikacji pasażerów
14 10 Miernik kombinowany, przełącznik pozycji neutralnej postoju, automatyczne przyciemnianie lusterka wewnętrznego
15 –  –
16 10 Wtryskiwacze, moduł sterujący nadwozia (BCM), moduł sterujący silnika (ECM)
17 10 Jednostka sterująca Navi, jednostka sterująca tylnymi drzwiami, jednostka sterująca drzwiami przesuwnymi, jednostka sterująca siedzenia kierowcy, przełącznik pamięci siedzenia, jednostka sterująca automatycznego pozycjonowania napędu
18 15 Głośnik niskotonowy
19 15 Moduł sterowania skrzyni biegów (TCM), przełącznik A/V, wyświetlacz, czujnik kąta skrętu, miernik zespolony, przedni elektronicznie sterowany uchwyt silnika, wyświetlacz sterowania, przełącznik kluczykowy, przednie sterowanie powietrzem
20 10 Wyłącznik lampy stopu
21 15 Przednie gniazdo zasilania 1, tylne gniazdo zasilania (Cargo)
22 15 Przekaźnik otwierania pokrywy paliwa, odtwarzacz DVD
Przekaźnik
R1 Dmuchacz
R2 Akcesorium
Zobacz także:  Nissan Largo (1986-1997) - skrzynka bezpieczników i przekaźników

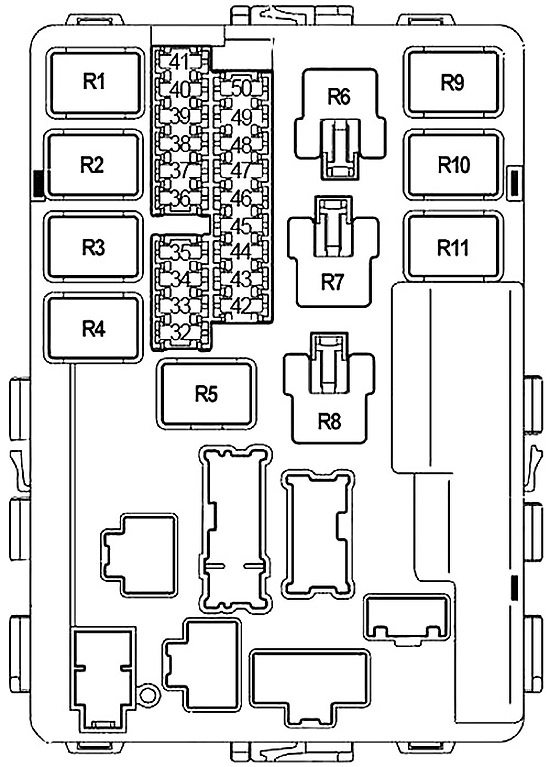

Skrzynka bezpieczników komory silnika #1

Blok bezpieczników znajduje się w pobliżu zbiornika płynu do spryskiwaczy przedniej szyby.

Nissan Quest (2004-2009) - skrzynka bezpieczników i przekaźników

Nissan Quest (2004-2009) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
32 20 Przekaźnik odmgławiacza tylnej szyby
33 10 Przekaźnik klimatyzatora
34 15 Procesor IPDM E/R
35 15 Moduł sterujący silnika (ECM), przekaźnik ECM, wzmacniacz antenowy NATS
36 15 Reflektor prawy, dioda 3
37 20 Przekaźnik odmgławiacza tylnej szyby
38 10 Reflektor świateł do jazdy dziennej lewy, jednostka sterująca światłami do jazdy dziennej
39 30 Przekaźnik wycieraczek przednich
40 10 Reflektor świateł do jazdy dziennej prawy, przekaźnik świateł do jazdy dziennej, dioda 3
41 15 Przekaźnik lampy tylnej, przekaźnik lampy narożnej, procesor IPDM E/R
42 10 Przekaźnik pompy nagrzewnicy
43 15 Przekaźnik przednich świateł przeciwmgielnych
44 15 Przekaźnik silnika sterującego przepustnicą
45 15 Reflektor lewy, światła do jazdy dziennej
46 15 Czujnik przepływu powietrza, czujnik tlenu nagrzewnicy
47 10 Przełącznik kombinowany (przednia wycieraczka i spryskiwacz, tylna wycieraczka i spryskiwacz)
48 10 Moduł kontroli skrzyni biegów (TCM), czujnik obrotów, czujnik obrotów turbiny, przekaźnik A/T PV IGN
49 10 ABS
50 15 Przekaźnik pompy paliwa
Przekaźnik
R1 Moduł sterujący silnika
R2 Reflektor wysoki
R3 Reflektor niski
R4 Rozrusznik
R5 Zapłon
R6 Wentylator chłodzący (№1)
R7 Wentylator chłodzący (№3)
R8 Wentylator chłodzący (№2)
R9 Silnik sterujący przepustnicą
R10 Pompa paliwowa
R11 Przednia lampa przeciwmgielna
Zobacz także:  Nissan Serena C23 C24 C25 - skrzynka bezpieczników i przekaźników



Skrzynka bezpieczników komory silnika nr 2

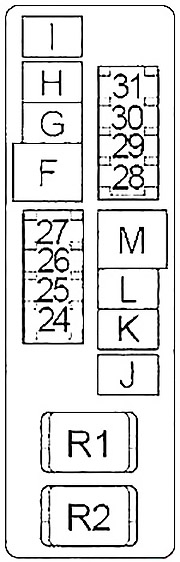

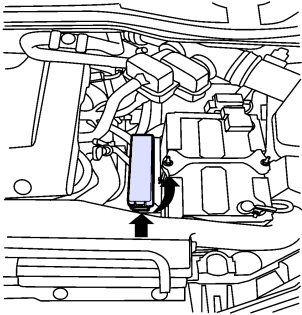

Jest w pobliżu akumulatora. Zdejmij pokrywę skrzynki bezpieczników, naciskając zaczep i podnosząc pokrywę.

Nissan Quest (2004-2009) - skrzynka bezpieczników i przekaźników

Nissan Quest (2004-2009) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
24 20 Zasilacz holowniczy przyczepy
25 15 Przekaźnik klaksonowy
26 10 Generator
27 15 Podgrzewany przekaźnik siedzeń
28 20 Przekaźnik silnika dmuchawy przedniej
29 15 Światła dzienne
30 20 Przekaźnik silnika dmuchawy przedniej
31 20 Audio, wzmacniacz BOSE, tuner radia satelitarnego
F 40 ABS
g 40 Przekaźnik wentylatora chłodzącego 2
h 40 Przekaźnik wentylatora chłodzącego 1, przekaźnik wentylatora chłodzącego 3
i 40 Wyłącznik obwodu 1 (system automatycznego zamykania drzwi przesuwnych, gniazdo zasilania )
J 50 Moduł sterowania nadwozia (BCM)
K 40 Stacyjka
L 40 ABS
m 40 Wyłącznik obwodu 2 (system regulowanych pedałów, automatyczny pozycjoner napędu, system automatycznego zamykania drzwi przesuwnych, fotel elektryczny )
Przekaźnik
R1 klakson
R2 Silnik dmuchawy przedniej
Zobacz także:  Nissan Sentra (2000-2006) - skrzynka bezpieczników i przekaźników

Topliwy blok łącza

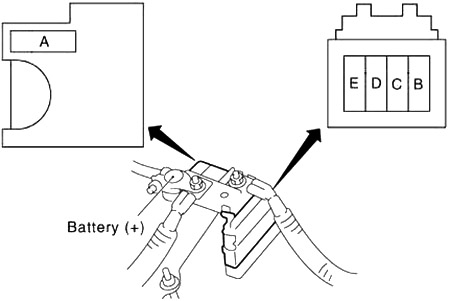

Jest na baterii + zacisk.

Nissan Quest (2004-2009) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
A 140 Generator, bezpiecznik: „D”, „E”
b 80 Przekaźnik akcesoriów (bezpieczniki: „4”, „5”, „6”), przekaźnik silnika dmuchawy tylnej (bezpieczniki: „10”, „11”), bezpiecznik: „3”, „17”, „18”, „19 ”, „20”, „21”, „22”
C 60 Przekaźnik zapłonu (Bezpieczniki: „42”, „46”, „47”, „48”, „49”, „50”), Bezpieczniki: „33”, „34”, „35”, „37”
D 80 Wysoki przekaźnik reflektorów (bezpieczniki: „38”, „40”), niski przekaźnik reflektorów (bezpieczniki: „36”, „45”), Bezpieczniki: „32”, „39”, „41”, „43”, „44 ”
E 100 Bezpiecznik: „F”, 'G”, „H”, „J”, „24”, „25”, „26”, „27”
