Schematy skrzynek bezpieczników i przekaźników – Jaguar F-Type
Dotyczy pojazdów wyprodukowanych w latach:
2018, 2019, 2020.

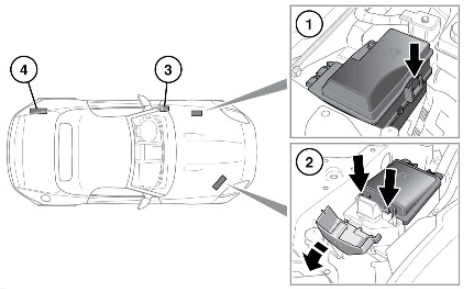

Lokalizacje skrzynki bezpieczników
Dostęp do bezpieczników można uzyskać w następujący sposób:
- Skrzynka bezpieczników z lewej strony komory silnika.
Zdejmij lewą pokrywę pod maską. Naciśnij zacisk, aby zwolnić pokrywę skrzynki bezpieczników.
- Skrzynka bezpieczników z prawej strony komory silnika.
Otwórz boczną pokrywę. Naciśnij dwa zaciski, aby zwolnić pokrywę skrzynki bezpieczników.
- Skrzynka bezpieczników w przedziale pasażerskim.
Odpiąć panel dostępu na lewym słupku A.
- Skrzynka bezpieczników w bagażniku.
Zdejmij pokrywę bagażnika po lewej stronie.

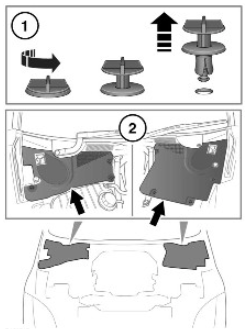

Zdejmowanie osłon pod maską:
- Obróć śruby ściągacza w kierunku przeciwnym do ruchu wskazówek zegara, a następnie pociągnij, aby je wyjąć.
- Podnieś przednią krawędź pokrywy i przesuń do przodu, aby ją zdjąć.
Schemat skrzynki bezpieczników w przedziale pasażerskim
| Numer |
Ampery [A] |
Opis |
| 1 |
20 |
Siedzenie po prawej stronie |
| 2 |
– |
– |
| 3 |
– |
– |
| 4 |
10 |
Kontrola klimatu |
Reklama
|
| 5 |
5 |
Telematyka |
| 6 |
– |
– |
| 7 |
5 |
Bezkluczykowy zamek |
| 8 |
5 |
Moduł sterowania nadwozia |
| 9 |
5 |
System monitorowania ciśnienia w oponach (TPMS)
Konsola pod sufitem |
| 10 |
5 |
Przełącznik pedału hamulca |
| 11 |
25 |
Podgrzewane fotele Klimatyzowane fotele |
| 12 |
5 |
Ruch siedzenia |
| 13 |
10 |
Przełączniki konsoli środkowej dynamicznej kontroli stabilności (DSC) |
| 14 |
10 |
Dynamiczna kontrola stabilności (DSC) |
| 15 |
– |
– |
| 16 |
5 |
Immobilizer pojazdu |
| 17 |
5 |
Sygnalizator podtrzymania baterii |
| 18 |
– |
– |
| 19 |
5 |
Kierownica |
| 20 |
15 |
Klimatyzacja
Moduł sterujący nadwozia |
| 21 |
– |
– |
| 22 |
5 |
Zapasowy |
| 23 |
5 |
Zapasowy |
| 24 |
5 |
Poziomowanie reflektorów |
Reklama
|
| 25 |
20 |
Gniazdo akcesoriów konsoli środkowej |
| 26 |
20 |
Gniazdo akcesoriów do schowka |
| 27 |
15 |
Kierownica |
| 28 |
– |
– |
| 29 |
– |
– |
| 30 |
5 |
Moduł sterowania nadwozia
Przełączniki na desce rozdzielczej |
Skrzynki bezpieczników w komorze silnika

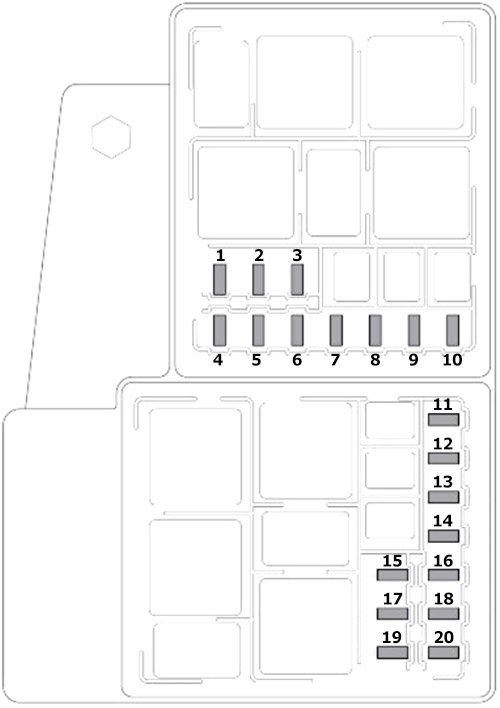

Schemat skrzynki bezpieczników po lewej stronie
| Numer |
Ampery [A] |
Opis |
| 1 |
5 |
Gniazdo diagnostyczne |
| 2 |
– |
– |
| 3 |
– |
– |
| 4 |
5 |
2018: Rozrusznik
2019-2020: Monitor |
| 5 |
25 |
System zarządzania silnikiem |
| 6 |
5 |
System zarządzania silnikiem |
| 7 |
5 |
System zarządzania silnikiem |
| 8 |
10 |
System zarządzania silnikiem |
Reklama
|
| 9 |
– |
– |
| 10 |
10 |
System zarządzania silnikiem |
| 11 |
20 |
System zarządzania silnikiem |
| 12 |
20 |
System zarządzania silnikiem |
| 13 |
20 |
System zarządzania silnikiem |
| 14 |
10 |
Pompa wody układu chłodzenia silnika |
| 15 |
5 |
Aktywny wydech |
| 16 |
20 |
Reflektor LED z lewej strony |
| 17 |
20 |
Reflektor LED z prawej strony |
| 18 |
25 |
Układ przeciwblokujący (ABS) |
| 19 |
15 |
Przełącznik biegów
Skrzynia biegów |
| 20 |
30 |
System napędu na wszystkie koła (AWD) |

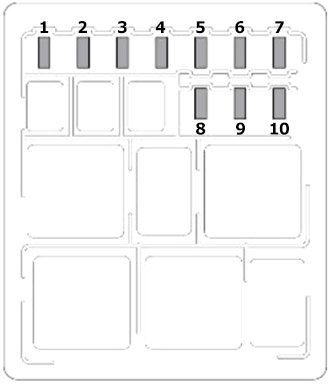

Schemat skrzynki bezpieczników po prawej stronie
| Numer |
Ampery [A] |
Opis |
| 1 |
25 |
Spryskiwacze reflektorów |
| 2 |
– |
– |
| 3 |
15 |
Klakson |
| 4 |
– |
– |
| 5 |
– |
– |
| 6 |
– |
– |
| 7 |
– |
– |
Reklama
|
| 8 |
– |
– |
| 9 |
– |
– |
| 10 |
– |
– |
Schemat skrzynki bezpieczników bagażnika
| Numer |
Ampery [A] |
Opis |
| 1 |
25 |
Przyciski drzwi po prawej stronie |
| 2 |
– |
– |
| 3 |
30 |
Elektryczny hamulec postojowy (EPB) |
| 4 |
– |
– |
| 5 |
– |
– |
| 6 |
15 |
Zamienny dach |
| 7 |
– |
– |
| 8 |
25 |
Przyciski drzwi po lewej stronie |
| 9 |
15 |
Zamienny dach |
| 10 |
– |
– |
| 11 |
10 |
Kamera cofania;
Lusterko wsteczne;
Monitor martwego pola. |
| 12 |
– |
– |
| 13 |
– |
– |
| 14 |
2 |
Elektroniczna kontrola opłat |
| 15 |
25 |
Elektryczna klapa tylna |
| 16 |
30 |
Elektryczny hamulec postojowy (EPB) |
| 17 |
– |
– |
| 18 |
30 |
Pompa paliwowa |
| 19 |
15 |
Pompa spryskiwacza przedniej szyby |
| 20 |
10 |
Panel audio wideo |
| 21 |
10 |
Panel przyrządów |
| 22 |
5 |
Moduł sterowania nadwozia |
| 23 |
– |
– |
| 24 |
– |
– |
| 25 |
– |
– |
| 26 |
– |
– |
Reklama
|
| 27 |
– |
– |
| 28 |
15 |
System informacyjno-rozrywkowy |
| 29 |
5 |
Przełączniki na desce rozdzielczej |
