Schemat skrzynek bezpieczników i przekaźników – Mitsubishi Space Star
Dotyczy pojazdów produkowanych w latach:
1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Bezpieczniki i skrzynki przekaźnikowe w przedziale pasażerskim

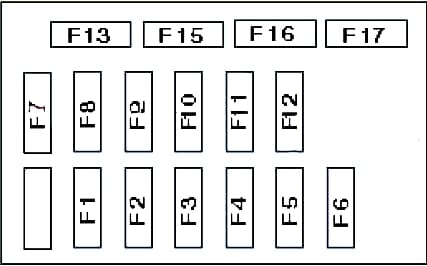

Skrzynka bezpieczników i przekaźników

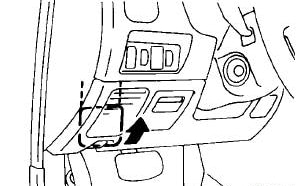

Umieszczona pod deską rozdzielczą, po stronie kierowcy, za szufladą na ciekawostki. Aby go zdobyć, musisz go lekko ścisnąć po bokach.
Opis
| F1 |
15A Zapalniczka, zegar |
| F2 |
10A Elektryczne lusterka zewnętrzne, sterowanie sygnałem centralnego zamka |
| F3 |
10A Immobilizer, kierunkowskazy, światła awaryjne, system SRS (poduszka powietrzna) |
| F4 |
15A System klimatyzacji, spryskiwacze reflektorów, szyberdach, system oświetlenia dziennego |
| F5 |
15A Centralny zamek |
| F6 |
20A Wycieraczka szyby przedniej, spryskiwacz szyby przedniej, wycieraczka tylnej szyby, spryskiwacz tylnej szyby |
| F7 |
20A Szyerdach, sterowanie sygnałem centralnego zamka |
| F8 |
10A sygnał dźwiękowy |
| F9 |
10A Światła cofania, sterowanie skrzynią biegów, system SRS (poduszka powietrzna) |
| F10 |
10A Tempomat, system audio, system ABS, system antypoślizgowy, elektryczne szyby |
| F11 |
20A Podgrzewane siedzenia |
| F12 |
10A Zestaw wskaźników, system antypoślizgowy, system ABS, tempomat, antena, system SRS (poduszka powietrzna) |
| F13 |
Silnik wentylatora klimatyzatora 25A |
Przekaźniki
- R1 – Przekaźnik kierunkowskazów i alarmu
- R2 – Przekaźnik ogrzewania tylnej szyby
- R3 – Przekaźnik silnika wentylatora nagrzewnicy
Skrzynka przekaźnikowa
Zainstalowany obok skrzynki bezpieczników i przekaźników.
Tutaj można podłączyć następujące przekaźniki:
- Zamek drzwi – Przekaźnik centralnego zamka
- Tylna wycieraczka – Przekaźnik działania układu czyszczącego szyby
- Przekaźnik świateł przeciwmgielnych itp.

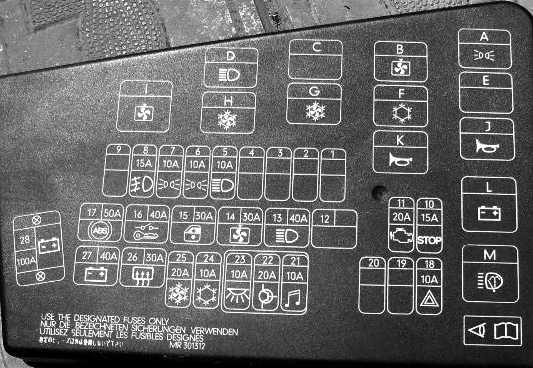

Skrzynka bezpieczników w komorze silnika
Znajduje się po lewej stronie
Opis
| 1 |
rezerwa |
| 2 |
rezerwa |
| 3 |
rezerwa |
| 4 |
rezerwa |
| 5 |
10A długie światła |
| 6 |
10A Wymiar lewy |
| 7 |
10A Wymiar prawy |
| 8 |
15A Lampa przeciwmgielna |
| 9 |
rezerwa |
| 10 |
15A Sygnały zatrzymania |
| 11 |
Układ wtryskowy 20A |
| 12 |
rezerwa |
| 13 |
Reflektory 40A |
| 14 |
30A wentylator chłodzący silnik |
| 15 |
30A Elektryczny napęd szyb |
| 16 |
40A Stacyjka |
| 17 |
50A ABS |
| 18 |
10A Światła awaryjne i kierunkowskazy |
| 19 |
rezerwa |
| 20 |
rezerwa |
| 21 |
System audio 10A |
| 22 |
20A Centralny zamek |
| 23 |
10A Oświetlenie wnętrza |
| 24 |
Sprężarka klimatyzacji 10A |
| 25 |
Wentylator skraplacza 20A |
| 26 |
30A Podgrzewana tylna szyba |
| 27 |
Grupa bezpieczników 40A |
| 28 |
Generator 100A |
Przekaźniki
- A – Wymiary przekaźnika
- B – Wentylator chłodzący
- C – Rezerwa
- D – Przekaźnik świateł drogowych
- E – Rezerwa
- F – Sprężarka klimatyzacji
- G – Przekaźnik klimatyzatora
- H – Przekaźnik klimatyzatora
- I – Wentylator chłodzący
- J, K – Przekaźnik sygnału i alarmu
