Lincoln Continental (2017-2019) - skrzynka bezpieczników i przekaźników

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Lincoln Continental

Dotyczy pojazdów produkowanych w latach:

2017, 2018, 2019, 2020.

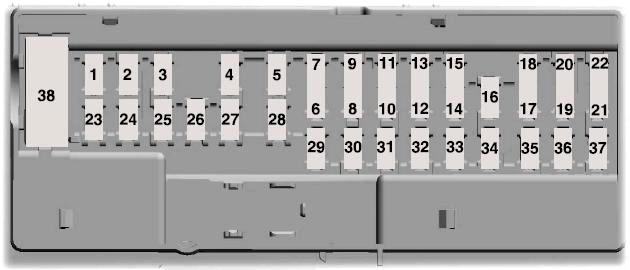

Schemat skrzynki bezpieczników w przedziale pasażerskim

Tablica bezpieczników znajduje się pod tablicą rozdzielczą po lewej stronie kolumny kierownicy. Dostęp do panelu bezpieczników może być łatwiejszy po zdjęciu elementu wykończeniowego.

Lincoln Continental (2017-2019) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	–	–
2	7,5	Przełącznik siedzenia kierowcy, przełącznik siedzenia pasażera
3	20	Przekaźnik odblokowania sterownika
4	5	– (zapasowy)
Reklama
5	20	Wzmacniacz subwoofera, wzmacniacz cyfrowego przetwarzania sygnału Revel
6	–	–
7	–	–
8	10	Klakson bezpieczeństwa
9	10	Moduł rozrywki dla tylnych siedzeń
10	5	Moduł telematyczny, moduł pokrywy bagażnika
11	5	Klawiatura, zewnętrzny przełącznik blokady, połączony moduł czujnika bezpieczeństwa
12	7,5	Moduł interfejsu sterowania przedniego (sterowanie klimatyzacją), moduł zmiany biegów, moduł sterowania klimatyzacją z tyłu
13	7,5	Zestaw wskaźników, inteligentne łącze danych, moduł sterujący kolumny kierownicy
14	10	Moduł kontroli ograniczeń
15	10	Inteligentne złącze łącza danych
16	–	Przekaźnik zwalniający
17	5	– (zapasowy)
18	5	Przycisk uruchamiania
19	7,5	Wyświetlacz LED przezierny
20	7,5	Moduł sterujący reflektorami
21	5	Czujnik wilgotności
22	5	Czujnik klasyfikacji pasażerów
23	10	Opóźnione zasilanie akcesoriów, przełącznik lewego przedniego okna, szyberdach, moduł osłony przeciwsłonecznej tylnej szyby, falownik prądu stałego
24	20	Przekaźnik centralnego zamka
Reklama
25	30	Moduł strefy drzwi przednich lewych
26	30	Moduł strefy drzwi przednich prawych
27	30	Szyberdach
28	20	Wzmacniacz cyfrowego przetwarzania sygnału Revel
29	30	Moduł strefowy drzwi tylnych lewych
30	30	Moduł strefowy drzwi tylnych prawych
31	15	Moduł pamięci kolumny
32	10	SYNC, odbiornik częstotliwości radiowych
33	20	Radio, zdalny mechanizm CD
34	30	Przekaźnik pracy/rozruchu
35	5	Moduł kontroli ograniczeń
36	15	Moduł systemu utrzymywania pasa ruchu, automatyczne światła drogowe, lusterka elektrochromowe, podgrzewane tylne siedzenia, moduł dynamiki pojazdu
37	20	Podgrzewana kierownica, Moduł kontroli siły kierowania, Moduł kontroli kąta skrętu
38	30	Silnik lewej szyby przedniej, Silniki tylnej szyby sterowane elektrycznie

Zobacz także: Lincoln MKT (2013-2019) - skrzynka bezpieczników i przekaźników

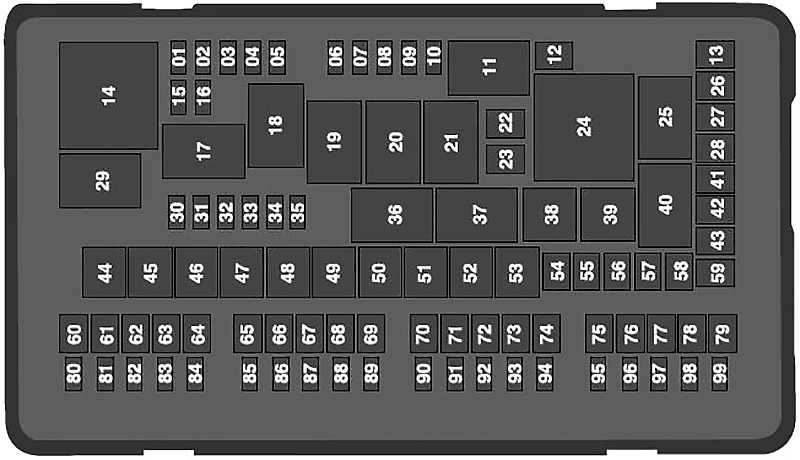

Schemat skrzynki bezpieczników komory silnika

Skrzynka rozdzielcza znajduje się w komorze silnika. Posiada bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Lincoln Continental (2017-2019) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
Reklama
1	20	Zasilanie modułu sterującego układu napędowego
2	20	Emisje silnika (MIL)
3	20	Cewka przekaźnika sterującego sprzęgła A/C, VACC, Aktywne żaluzje grilla, Przekaźniki wentylatora chłodzącego, Moduł napędu na wszystkie koła (silniki 2,7L i 3,7L)
4	20	Cewki zapłonowe (silnik 3,7 l)
5	–	–
6	15	Wtryskiwacze paliwa (silnik 3,7 l)
7	5	Skrzynka przekaźnikowa tylnego oparcia
8	–	–
9	–	–
10	–	–
12	–	–
13	40	Pochylenie tylnego siedzenia
15	20	Klakson
16	10	Sprzęgło klimatyzacji
22	30	Elektryczny wentylator chłodzący
23	–	–
26	30	Zawory układu przeciwblokującego
27	–	–
28	30	Klimatyzowane tylne siedzenia
29	–	Przekaźnik pracy/rozruchu
Reklama
30	–	–
31	10	Elektryczne wspomaganie kierownicy, Elektryczny hamulec postojowy
32	10	Moduł układu przeciwblokującego
33	10	Moduł sterujący układu napędowego
34	10	System informacji o martwym polu, tempomat adaptacyjny, kamera z widokiem z przodu, moduł kamery 360 stopni, kamera tylna, moduł kontroli zasięgu skrzyni biegów
35	–	–
41	40	Prawa podgrzewana przednia szyba
42	40	Silnik dmuchawy
43	–	–
44	50	Moduł kontroli nadwozia/magistrala modułu jakości napięcia
45	–	–
46	50	Elektryczny wentylator chłodzący
47	50	Elektryczny wentylator chłodzący
48	50	Magistrala modułu sterującego nadwozia RP1
49	40	Wektorowanie momentu obrotowego (silnik 3,0 l)
50	50	Magistrala modułu sterującego nadwozia RP2
51	–	–
52	60	Pompa układu przeciwblokującego
53	40	Adaptacyjny przedni układ kierowniczy
54	40	Lewa podgrzewana przednia szyba
55	40	Ogrzewana tylna szyba
56	40	Falownik
57	30	Moduł pokrywy pokładu zasilającego, ręczny zatrzask pokrywy pokładu
58	–	–
59	–	–
60	30	Pompa paliwowa
61	–	–
62	20	Punkt zasilania 2A
63	30	Moduł sterujący fotela elektrycznego, podgrzewane przednie siedzenia
64	–	–
Reklama
65	30	Pompa paliwa 2
66	30	Elektryczny fotel pasażera
67	20	Punkt zasilania 1B
68	15	Dmuchawa pomocnicza
69	20	Punkt zasilania 1A
70	–	–
71	–	–
72	30	Moduł fotela kierowcy
73	–	–
74	25	Silnik wycieraczek
75	–	–
76	20	– (zapasowy)
77	–	–
78	30	Rozrusznik
79	20	Pomocnicza pompa skrzyni biegów (silnik 2,0 l z systemem Start-Stop)
80	–	–
81	5	Inteligentne ładowanie USB — po stronie pasażera
82	5	Inteligentne ładowanie USB – konsola
83	20	Elektroniczny zamek drzwi (lewy tył)
84	5	Inteligentne ładowanie USB — po stronie kierowcy
85	20	Elektroniczny zamek drzwi (prawy przód)
86	20	Elektroniczny zamek drzwi (prawy tylny)
87	15	Moduł kontroli zasięgu transmisji
88	5	Oparcie tylne
89	20	Elektroniczny zamek drzwi (lewy przód)
90	10	Przekaźnik modułu sterującego układu napędowego utrzymuje się przy życiu
91	10	Włącznik/wyłącznik hamulca
92	15	Wielokonturowy moduł przedniego siedzenia
93	15	Tylne siedzenia wielokonturowe
94	20	Prawy boczny reflektor wyładowczy dużej intensywności
Reklama
95	20	Lewy boczny reflektor wyładowczy dużej intensywności
96	10	Ogrzewanie postojowe wycieraczek
97	10	Linia czujnika alternatora
98	5	Czujnik deszczu
99	–	–
Przekaźnik
11	Wektorowanie momentu obrotowego (silnik 3,0 l)
14	Moduł sterujący układu napędowego
17	–
18	–
19	Ogrzewana tylna szyba
20	Elektryczny wentylator chłodzący
21	Elektryczny wentylator chłodzący
24	–
25	Silnik dmuchawy
36	Elektryczny wentylator chłodzący
37	Pochylenie tylnego siedzenia
38	Sprzęgło sprężarki klimatyzacji
39	Klakson
40	–
