Schematy skrzynek bezpieczników i przekaźników – Mitsubishi L400
Dotyczy pojazdów wyprodukowanych w latach:
1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Skrzynka bezpieczników i przekaźników w przedziale pasażerskim
Znajduje się w dolnej części tablicy rozdzielczej po lewej stronie.
Opis
| 1 |
10A Sygnał dźwiękowy |
| 2 |
Grzałka 10A |
| 3 |
Zapalniczka15A |
| 4 |
10A Automatyczny system sterowania skrzynią biegów |
| 5 |
20A Rolety elektryczne (modele z kierownicą po prawej stronie) |
| 6 |
20A Podgrzewana tylna szyba |
| 7 |
15A Podgrzewane siedzenia (z wyjątkiem modeli od 2000) |
| 8 |
Oprzyrządowanie 10A |
| 9 |
20A Spryskiwacz i wycieraczka przedniej szyby |
| 10 |
15A system ETACS i centralny zamek (modele z kierownicą po prawej stronie od 1998) |
| 11 |
25A Wentylator elektryczny;
Przednia nagrzewnica. |
| 12 |
20A Tylny wentylator nagrzewnicy |
| 13 |
10A Systemy ECS i ABS |
| 14 |
10A Tylne światła kodu |
| 15 |
10A Kierunkowskazy i światła awaryjne |
| 16 |
20A Gniazdo do podłączenia dodatkowego |
| 17 |
Podgrzewana tylna szyba |
| 18 |
Podgrzewacz |
| 19 |
Zapasowy bezpiecznik |
| 20 |
Zapasowy bezpiecznik |
| 21 |
Zapasowy bezpiecznik |
| 22 |
Zapasowy bezpiecznik |
- R1 – Przekaźnik odmgławiacza tylnej szyby
- R2 – Przekaźnik silnika wentylatora nagrzewnicy przedniej
Skrzynka przekaźnikowa
Montowany blisko skrzynki bezpieczników.
Opis
- C-60X – Przekaźnik centralnego zamka
- C-61X – Przekaźnik – kierunkowskaz i przerywacz alarmu
- C-62X – Przekaźnik silnika wentylatora tylnej nagrzewnicy
- C-62X – Przekaźnik trybu wysokiego silnika wentylatora tylnej nagrzewnicy
- C-63X – Przekaźnik do gniazda przyłączeniowego dodatkowej grzałki
- C-64X – Przekaźnik tylnej klapy
- C-65X – Przekaźnik do podnośników szyb z napędem elektrycznym

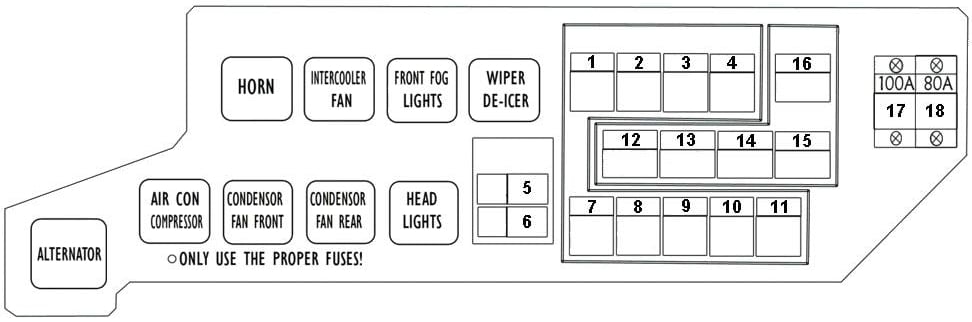

Skrzynka bezpieczników w komorze silnika
Znajduje się po prawej stronie komory silnika.
Opis
| 1 |
10A Reflektory świateł drogowych |
| 2 |
Sprężarka klimatyzacji 10/15A |
| 3 |
Wymiary 10A (po lewej) (modele LHD) |
| 3 |
15A Światła przeciwmgielne (modele z kierownicą po prawej stronie) |
| 4 |
10A Wymiary (po prawej dla modeli z kierownicą po lewej stronie) |
| 5 |
10A Oświetlenie wnętrza |
| 6 |
15A Magnetofon radiowy;
Gniazdo do podłączenia dodatkowego wyposażenia |
| 7 |
10A Stop – sygnały |
| 8 |
20/30A Wentylator elektryczny przedniego skraplacza |
| 9 |
10/15A wentylator skraplacza po stronie elektrycznej |
| 10 |
15A Grzałka przewodu paliwowego (modele z kierownicą po lewej stronie) |
| 10 |
15A Podgrzewane pióra wycieraczek (modele z kierownicą po prawej stronie) |
| 11 |
Alarm 10A |
| 12 |
20A Intercooler powietrza doładowującego |
| 13 |
30A Elektryczne szyby;
Centralny zamek. |
| 14 |
Układ ABS 50A |
| 15 |
40A Oświetlenie zewnętrzne |
| 16 |
30A Elektryczne szyberdach i rolety dachowe |
| 17 |
Generator 100A |
| 18 |
Akumulator 80A, bateria |
Opis
- ALTERNATOR – prądnica
- SPRĘŻARKA KLIMATYZACJI – Sprężarka klimatyzacji
- CONDENSOR FAN FRONT – Skraplacz z wentylatorem przednim
- CONDENSOR RAER FRONT – Skraplacz z wentylatorem tylnym
- HEAD LIGHT – Przekaźnik reflektorów
- KLAKSON – Przekaźnik sygnału
- INTERCOOLER FAN – Przekaźnik wentylatora intercoolera
- PRZEDNIE ŚWIATŁO PRZECIWMGŁOWE – Przekaźnik przednich świateł przeciwmgielnych
- WIPER DE-ICER – Przekaźnik myjki i nagrzewnicy
Na dodatnim zacisku akumulatora można również zainstalować bezpieczniki wykonane w postaci bezpiecznika dużej mocy.
