Mercedes-Benz Vito W638 (1996-2003) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 8 lipca, 2022
Mercedes-Benz Vito W638 (1996-2003) - skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Mercedes-Benz Vito W638

Dotyczy pojazdów produkowanych w latach:

1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.



Za zapalniczkę (gniazdo zasilania) w Mercedesie-Benz Vito W638 odpowiada bezpiecznik 8 w skrzynce bezpiecznikowej pod kolumną kierownicy.



Skrzynka bezpieczników pod kolumną kierownicy

Mercedes-Benz Vito W638 (1996-2003) - skrzynka bezpieczników i przekaźników
Numer
 Ampery [A]
 Opis
1 10
15		 Prawe światło boczne i tylne światło;

Gniazdo przyczepy (termin. 58R) M111 i OM601 (przekaźnik K71).
2 10
15		 Prawe światło drogowe M111 i OM601(złącze między główną wiązką przewodów a konsolą taksówki II dla prawego światła drogowego).
3 10
15		 Lewe światło drogowe;

Lampka kontrolna świateł drogowych M111 i OM601

(złącze między główną wiązką przewodów a konsolą taksówek II dla lewego światła drogowego).
4 15 Sygnał dźwiękowy;

Światło cofania;

Wygodny system zamykania;

Przekaźnik kombinacji centralnego zamka (zac. 15).
5 15 Przełącznik tempomatu i moduł sterujący;

Lampka stopu;

M104.900 (lampka kontrolna usterki skrzyni biegów)
6 20 Spryskiwacze przedniej i tylnej szyby
7 10
15		 Lampka bezpieczeństwa ABS / ABD i ABS / ETS i wyświetlacz informacyjny;

Lampki kontrolne;

Poziom wody w spryskiwaczu szyby przedniej;

Przełącznik recyrkulacji powietrza;

Tachograf (termin. 15);

Gniazdo diagnostyczne;

Moduł kontrolny monitorowania żarówki (termin. 15);

Zestaw wskaźników (termin. . 15);

Oświetlenie schowka na rękawiczki, M104.900 (czujnik prędkościomierza).
8 20 Zapalniczka;

Radio (termin 30), a

Antena automatyczna, g

Gniazdo bagażnika;

Drzwi przesuwne;

Oświetlenie wnętrza kabiny kierowcy.
9 10
15		 Zegar;Światła ostrzegawcze;

Tachograf.
10 7,5
15		 Oświetlenie tablicy rejestracyjnej;

Przekaźnik świateł do jazdy dziennej;

Przekaźnik układu czyszczenia reflektorów;

Oświetlenie kabiny pasażerskiej;

Radio (człon 58);

Oświetlenie wszystkich przełączników;

Tachograf ( człon 58) M111 i OM601

(główna wiązka przewodów/złącze konsoli taksówki II termin 58).
11 10
15		 Oświetlenie tablicy rejestracyjnej;

Przekaźnik K71 (termin. 58);

Gniazdo przyczepy (termin. 58L);

Lewe światło tylne i światło pozycyjne.
12 15 Prawe światło mijania;

Tylne światło przeciwmgielne;

Przekaźnik światła do jazdy dziennej K69.
13 15 Lewe światło mijania;

Przekaźnik świateł do jazdy dziennej K68.
14 15 Światło przeciwmgielne
15 15 Radio (termin 15R)
16 – Nieużywany
17 – Nieużywany
18 – Nieużywany
Przekaźnik
L Kierunkowskazy przekaźnika
R Przekaźnik wycieraczek

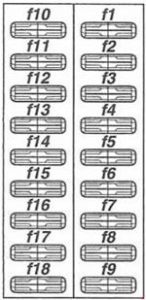

Skrzynka bezpieczników w desce rozdzielczej, prawa strona

Mercedes-Benz Vito W638 (1996-2003) - skrzynka bezpieczników i przekaźników
Numer
 Ampery [A]
 Opis
1 7,5 Okna uchylne prawe i lewe
2 30 Prawe przednie okno elektryczne;

Przedni przesuwany dach.
3 30 Szyba przednia lewa;

Dach przesuwny z tyłu.
4 25 Siłowniki centralnego zamka
5 10 Oświetlenie wewnętrzne;

Lusterko do makijażu.
6 20 Gniazda wewnętrzne lewe i prawe
7 7,5 Telefon sieciowy D;

Telefon komórkowy.
8 20 System alarmowy antykradzieżowy (ATA);

Moduł sterujący ATA (termin 30).
9 10 Układ magazynowania ciepła resztkowego silnika (MRA);

Przekaźnik podgrzewacza pomocniczego.
10 7,5
10		 Sygnał dźwiękowy systemu alarmowego przed kradzieżą
11 7,5 Lampa błyskowa lewa (od ATA)
12 7,5 Prawa lampa błyskowa (od ATA)
13 7,5
15
20		 ATA
14 7,5 ATA
15 7,5 ATA
16 – Nieużywany
17 – Nieużywany
18 – Nieużywany

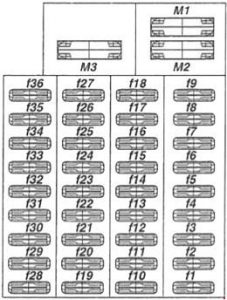

Skrzynka bezpieczników i przekaźników (rama fotela kierowcy / pojazd z kierownicą po lewej stronie)

Mercedes-Benz Vito W638 (1996-2003) - skrzynka bezpieczników i przekaźników
Numer
 Ampery [A]
 Opis
1 7,5
10		 Moduł sterujący (zac. 15) do ABS i amortyzacji pneumatycznej;

ASR;

EBV.
2 15 Immobilizer;

Moduł sterujący silnika (termin 15) M104.900

(cewka zapłonowa, przekaźnik pompy paliwa)

M111 i OM601

(regulacja prędkości biegu jałowego, moduł sterujący silnika wysokoprężnego)
25 Wielokrotny przekaźnik wycieraczek – tył
3 7,5 Wentylator silnika;

Sterowanie immobilizerem.
4 15 M104.900 (czujnik tlenu, przekaźnik pompy powietrza wtórnego, oświetlenie skrzyni korbowej nagrzewnicy, wieloportowy moduł sterujący układu wtrysku paliwa / zapłonu, odpowietrzanie zbiornika, przełączanie wtórnego kolektora dolotowego i zawór zbiornikaM111 i OM601

(przekaźnik ostrzegawczy pasa bezpieczeństwa tylko dla Japonii)
25 Chłodnica powietrza doładowującego – wentylator chłodnicy oleju napędowego – benzyna
5 20 M104.900 (6 zaworów wtryskowych, pompa paliwa);

M111 i OM601 (cewki zapłonowe, moduł czujnika zbiornika, 4 zawory wtryskowe).
25 Sterowanie zaworem ABS
6 10 Automatyczna skrzynia biegów;

Immobilizer i moduł sterujący silnika (termin 30).
7 15 Lampki ostrzegawcze elektronicznej kontroli poziomu;

Przekaźnik K26 (D +).
30 Ogrzewanie Urządzenie operacyjne
8 10 Moduł sterujący poduszką powietrzną
20 Przekaźnik czyszczenia reflektorów
9 7,5 Lampka kontrolna poduszki powietrznej;

Pomocnicze sterowanie ogrzewaniem.
10 25 Gniazdo przyczepy (termin 30);

Skrzynka chłodnicza.
11 30 Moduł sterujący ogrzewaniem tylnej szyby (zac. 30);

Alarm antykradzieżowy;

Sygnał kontrolny zamka centralnego.
12 25 Moduł sterujący ABS (termin 30)
10 Jednostka sterująca nagrzewnicą
13 30 Pneumatyczna sprężarka amortyzatora
14 7,5 Dodatkowe wyposażenie do obsługi nagrzewnicy;

Pomocniczy moduł migacza przyczepy;

Moduł sterujący amortyzatorem pneumatycznym;

Tachograf (zac. 30).
15 7,5 Dwukierunkowa jednostka radiowa
16 15 Przekaźnik sprężarki klimatyzacji;

Przełącznik oświetlenia i moduł sterujący układu klimatyzacji;

Moduł sterujący układu przechowywania ciepła resztkowego silnika (termin. 15);

Taksometr.
17 15 Moduł sterujący automatyczną skrzynią biegów (zac. 15);

Wyłącznik pozycyjny i włącznik oświetlenia;

Wyłącznik klimatyzacji kick-down, M111 i OM601

(lampka kontrolna usterki skrzyni biegów)
18 10 Telefon samochodowy;

Telefon komórkowy;

Moduł sterujący systemem alarmowym;

Regulacja lusterka (lewe, prawe, uchylne do wewnątrz).
19 10 Przekaźnik świateł do jazdy dziennej K69
15 Wentylacja skrzyni korbowej (olej napędowy);

Zacisk 15 (silnik benzynowy).
20 10 Przekaźnik świateł do jazdy dziennej K68
15 Terminal 15 (silnik benzynowy)
21 10 Przekaźnik K71 (termin 58)
15 Cewka zapłonowa (silnik benzynowy)
22 40 Nagrzewnica przednia
20 Pompa paliwa (silnik benzynowy)
23 25 Regulacja ogrzewania/położenia prawego fotela;

Przekaźnik wycieraczki tylnej szyby (termin 15).
7,5 ECU – jednostka sterująca silnika (olej napędowy)
24 30 Regulacja ogrzewania / położenia lewego siedzenia
25 ECU – jednostka sterująca silnika (olej napędowy)
25 10 Dodatkowa grzałka i przekaźnik pompy wodnej;

Moduł sterujący zasobnikiem ciepła resztkowego silnika (zacisk 30).
26 20 Przekaźnik systemu mycia świateł drogowych
25 Jednostka sterująca wspomaganiem ogrzewania (olej napędowy);

Ogrzewanie pomocnicze ze wzmacniaczem ogrzewania.
27 25 Pomocniczy moduł sterujący podgrzewaczem wody (termin. 30);

Chłodnica silnika (turbodiesel).
28 15 Przekaźnik terminala D +;

Światła do jazdy dziennej K89 Przekaźnik.
29 10 Światła do jazdy dziennej K69 Przekaźnik
30 10 Światła do jazdy dziennej K68 Przekaźnik
31 10 Przekaźnik zacisku 58
32 30 Ogrzewanie siedzenia – lewe siedzenie;

Regulacja siedzenia – lewe siedzenie.
33 25 Ogrzewanie siedzenia – prawe siedzenie;

Regulator siedzenia – prawe siedzenie.
34 7,5 Oddzielacz wody
35 7,5 Tylna nagrzewnica klimatyzacji
36 15 Tylna nagrzewnica klimatyzacji
Przekaźnik
M1 40 Wentylator silnika (bez układu klimatyzacji)
60 Wentylator silnika (z klimatyzacją)
М2 50
60		 Moduł sterujący ABS
М3 40 M104.900 (pompa powietrza wtórnego);M111 i OM601 (nie używane).

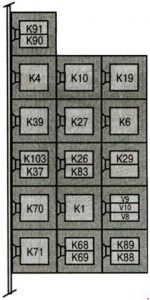

Przekaźniki

Mercedes-Benz Vito W638 (1996-2003) - skrzynka bezpieczników i przekaźników
Numer
 Opis
К91 Przekaźnik kierunkowskazów w prawo
К90 Przekaźnik kierunkowskazów w lewo
К4 Obwód 15 przekaźnika
К10 Pneumatyczna sprężarka amortyzatora
К19 Przekaźnik czyszczenia reflektorów
К39 Przekaźnik pompy paliwa
К27 Przekaźnik nieobciążony siedzenia
К6  Przekaźnik ECU
К103 Przekaźnik pompy wspomagającej układ chłodzenia
К37 Przekaźnik klaksonowy
К26 Lampki ostrzegawcze elektronicznej kontroli poziomu
К83 Przekaźnik świateł przeciwmgielnych
К29 Przekaźnik nagrzewnicy (ZHE)
К70 Obwód 15 przekaźnika
К1 Przekaźnik rozrusznika
V9 АТА 1
V10 АТА 2
V8 Dioda grzejna (ZHE)
K71 Przekaźnik zacisku 58
K68 Światła do jazdy dziennej K68 Przekaźnik
K69 Światła do jazdy dziennej K69 Przekaźnik
K88 Przekaźnik świateł przeciwmgielnych 1 (DRL)
K89 Przekaźnik świateł przeciwmgielnych 2 (DRL)
