Mercedes-Benz Klasa G W463 (1989-2006) – skrzynka bezpieczników i przekaźników
Schemat skrzynek bezpieczników i przekaźników – Mercedes-Benz Klasa G W463
Dotyczy pojazdów nowych w latach:
1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997 oraz 1998, 1999 , 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Mercedes-Benz Klasa G (W463) był produkowany od 1990 do 2018 roku. W tym wpisie znajdziesz schematy skrzynek bezpieczników dla modeli G280, G300, G320, G350, G500 i G55.
Przedział pasażerski

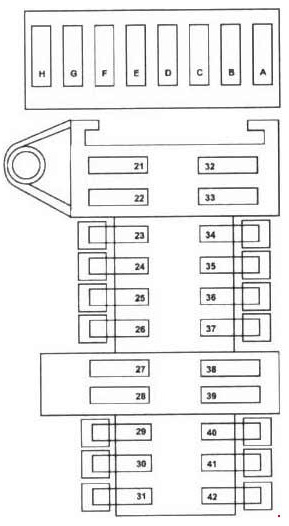

Skrzynka bezpieczników w panelu
Skrzynka bezpieczników znajduje się na lewym końcu deski rozdzielczej za osłoną ochronną.
Opis
| 21 | 30A Jednostka sterująca przednich lewych drzwi |
| 22 | 30A Jednostka sterująca przednich prawych drzwi |
| 23 | 5A Tylna lampa oświetlenia lokalnego |
| 24 | Odmrażacz szczotkowy 20A |
| 25 | 10A Podgrzewany fotel kierowcy |
| 26 | 7,5A Konwerter napięcia |
| 27 | 30A Jednostka sterująca regulacją mocy fotela kierowcy |
| 28 | Złącze akcesoriów 30A |
| 29 | Zapasowy |
| 30 | Klimatyzator 40A |
| 31 | 20A elektroniczny wyłącznik zapłonu |
| 32 | 30A Sterownik tylnych lewych drzwi |
| 33 | 30A Sterownik tylnych prawych drzwi |
| 34 | 7.5A system telefonii komórkowej |
| 35 | Podgrzewacz pomocniczy 30A |
| 36 | 15A Zapasowy |
| 37 | 30A Pompa próżniowa (siłownik blokady mechanizmu różnicowego) |
| 38 | Fotel pasażera z zasilaniem 40A |
| 39 | 7,5A Jednostka sterująca skrzyni biegów |
| 40 | Zapasowy |
| 41 | Klimatyzator 7,5 A |
| 42 | 15A Tablica przyrządów |
| A | 15A Nieużywane |
| B | 10A ESC 87, Jednostka sterująca ABS |
| C | Zapasowy |
| D | 5A Przełącznik akcesoriów, włącznik światła hamowania |
| E | Zapasowy |
| F | 20A Ogrzewanie tylnego siedzenia |
| G | Wentylator skraplacza 20A |
| H | Wentylator skraplacza 30A |
Skrzynka bezpieczników i przekaźników pod deską rozdzielczą
Po stronie pasażera, w dolnej części tablicy rozdzielczej, znajduje się główny bezpiecznik i skrzynka przekaźników.
Aby uzyskać dostęp, zdejmij pokrywę ochronną.

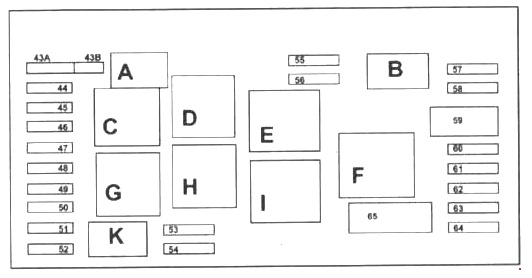

Typ 1
W tym typie skrzynka bezpieczników i przekaźników jest montowana do góry nogami.
Opis
| 43a | 15A Klakson |
| 43b | 15A Klakson |
| 44 | 5A Telefonia komórkowa |
| 45 | Poduszka powietrzna 10A |
| 46 | 20A wycieraczka |
| 47 | Zapalniczka 15A, podświetlenie |
| 48 | 15A Cewka zapłonowa |
| 49 | Poduszka powietrzna 10A |
| 50 | 5A Zapasowy |
| 51 | 7,5A Klimatyzacja, jednostka sterująca automatycznej skrzyni biegów |
| 52 | 15A Rozrusznik |
| 53 | Wentylator chłodzący 15A |
| 54 | 15A Wentylator nagrzewnicy |
| 55 | 7,5A Jednostka sterująca automatycznej skrzyni biegów |
| 56 | 7,5A Sterownik wyboru automatycznej skrzyni biegów |
| 57 | 5A elektroniczny wyłącznik zapłonu |
| 58 | Blok bezpieczników 40A (8 szt.) |
| 59 | Pompa powrotna ABS 50A |
| 60 | Modulator ABS 40A |
| 61 | 15A Zapasowy |
| 62 | System LDS 5A |
| 63 | 5A Zapasowy |
| 64 | System audio 10A |
| 65 | 40A pompa powietrza wtórnego |
| I | przekaźnik klaksonu |
| K | obwód przekaźnikowy 87 |
| L | przekaźnik sterujący wycieraczkami (prędkość) |
| M | obwód przekaźnika 15R |
| N | obwód przekaźnika 15 |
| O | przekaźnik pompy powietrza |
| P | obwód przekaźnika 15 |
| Q | przekaźnik włącznika wycieraczek |
| R | obwód przekaźnikowy 87 |
| S | przekaźnik rozrusznika |

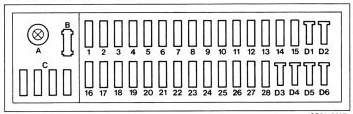

Typ 2
Przydział
| 1 | 7,5A Prześwit lewy |
| 2 | 7.5A Prześwit prawy |
| 3 | 15A Światła przeciwmgielne tylne, przednie |
| 4 | 7,5A Światła drogowe lewe |
| 5 | 7,5A Światła drogowe prawe, wskaźnik świateł drogowych |
| 6 | 7,5A Światło mijania lewe |
| 7 | 7,5A Światło mijania prawego |
| 8 | 15A Spryskiwacz i spryskiwacz przodu, światło cofania |
| 9 | 20A Piec, schowek i oświetlenie wewnętrzne, recyrkulacja |
| 10 | 7,5A Światła stopu, blokada mechanizmu różnicowego, zestaw wskaźników, ogrzewanie wtryskiwaczy, 15A Tempomat |
| 11 | 15A Kierunkowskazy, sygnał, podgrzewane lusterka |
| 12 | 15A Środek czyszczący i spryskiwacz tylny |
| 13 | 10A Deska rozdzielcza, gang awaryjny, przednie światła, zegar, radio |
| 14 | 20A Ogrzewanie tylne, oświetlenie tylnej szyby |
| 15 | 15A Zapalniczka, radio, poduszki powietrzne |
| 16 | 15A Centralny zamek |
| 17 | 7.5A Wyrzucanie |
| 18 | Spryskiwacz reflektorów 10A |
| 19 | 7,5A Wentylator i klimatyzator |
| 20 | 15A Dodatkowa świeca żarowa grzałki |
| 21 | 20A Sterownik nagrzewnicy dodatkowej, wentylator nagrzewnicy dodatkowej |
| 22 | 25A Ogrzewanie siedzenia |
| 23 | 30A Dodatkowy wentylator klimatyzacji |
| 24 | 25A Podgrzewana szyba przednia, 25A Przednie prawe i tylne lewe szyby elektryczne |
| 25 | 15A Przełącznik temperatury, czujnik temperatury oleju 25A Przednie lewe i tylne prawe szyby elektryczne |
| 26 | 15A Jednostka sterująca IFZ |
| 27 | 15A Listwa zaciskowa do wyposażenia specjalnego, zacisk 15 |
| 28 | |
| D3 | Oświetlenie wewnętrzne |
| D4 | |
| D5 | światło mijania |
| D6 | |
| A | 15A Szyberdach przesuwny |
| B | 30A Przednie okno elektryczne |
| С | 30A Tylne okno elektryczne |
| D | 25A Regulacja siedziska |
| E | 25A Regulacja siedziska |
| F | |
| G | |
| H | gniazdo przyczepy |
W tym typie przekaźniki znajdują się za tą skrzynką.
Skrzynka bezpieczników i przekaźników w tunelu
Kolejna skrzynka bezpieczników i przekaźników znajduje się pomiędzy przednimi siedzeniami w tunelu.
Aby uzyskać dostęp, należy zdjąć pokrywę skrzynki (3) poprzez przekręcenie łącznika (2). Samo pudełko będzie wyglądało mniej więcej tak.
Wizyta, umówione spotkanie
| 1 | 30A Złącze obwodu 15R |
| 2 | 30A Złącze obwodu 15R |
| 3 | 5A Telewizor – odbiornik |
| 4 | 15A pompa paliwa |
| 5 | Zapasowy 20A |
| 6 | Zapasowy 20A |
| 7 | Zapasowy 20A |
| 8 | 7,5A Antena, syrena przeciwkradzieżowa, czujnik przechyłu |
| 9 | 25A Panel sterowania na podsufitce |
| 10 | Ogrzewanie tylnej szyby |
| 11 | zapasowy |
| 12 | zapasowy |
| 13 | Zacisk 15 pompa obejściowa |
| 14 | Tylna wycieraczka |
| 15 | Napęd klapy wlewu |
| 16 | System sterowania głosem |
| 17 | Jednostka wykrywania połączenia obwodu elektrycznego przyczepy |
| 18 | Złącze obwodu przyczepy |
| 19 | Wniosek 30 pompa obejściowa |
| 20 | Napęd zamka tylnych drzwi |
| L | Przekaźnik pompy paliwa |
| M | Przekaźnik 2, zacisk 15R |
| N | Rezerwa przekaźnika 2 |
| О | Rezerwa przekaźnika 1 |
| P | Przekaźnik tylnego odszraniania |
| Q | Przekaźnik 1, zacisk 15R |
| R | Przekaźnik korka wlewu, przełącznik polaryzacji 1 |
| S | Przekaźnik korka wlewu, przełącznik polaryzacji 2 |
| K1 | Przekaźnik blokady mechanizmu różnicowego (K36) |
| K2 | Przekaźnik tłumienia światła hamowania ESP (K55) |
| K3 | Presostat wysokiego ciśnienia / pompa zwrotna ESP (K60) |
| K4 | Przekaźnik prawego wentylatora pomocniczego (K9/2) |
| K5 | Przekaźnik lewego wentylatora pomocniczego (K9/1) |
Bagażnik
Po lewej stronie w bagażniku znajdują się dodatkowe elementy przekaźnikowe.
Opis
- T – Przekaźnik centralnego zamka (CZ)
- U – N36 Czujnik prędkości stopnia wyjściowego skrzyni biegów
- V – K68 Przekaźnik wycieraczki tylnej szyby
- W – K68 Przekaźnik wycieraczki tylnej szyby
