Mercedes-Benz Klasa C W202 (1993-2000) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
14 czerwca, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Mercedes-Benz Klasa C W202

Dotyczy pojazdów nowych w latach:

1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.

Główna skrzynka bezpieczników w komorze silnika (do 30.11.94)

Numer	Ampery [A]	Opis
1	7,5	Prawy reflektor świateł mijania
2	15	Zapalniczka przednia z oświetleniem popielniczki Lampka schowka z włącznikiem Radio (do 09/93)
3	10	Moduł sterujący ostrzegania o zapięciu pasów bezpieczeństwa (USA) Automatyczny moduł sterujący przyciskami nagrzewnicy Moduł sterujący przyciskami automatycznej klimatyzacji (AC) Moduł sterujący przyciskami klimatyzacji (temperatury)
4	15	Migacz ostrzegawczy z przyczepą Zestaw wskaźników Zegar Brzęczyk ostrzegawczy Znak na dachu taksówki
5	20	Moduł sterowania pasami bezpieczeństwa i ostrzeżeniem o prędkości pojazdu RadioModuł sterowania przyciskami automatycznej nagrzewnicy Moduł sterowania przyciskami automatycznej klimatyzacji (AC) Moduł sterowania przyciskami klimatyzacji (tempmatic) Przekaźnik ograniczenia czasowego wykorzystania ciepła resztkowego silnika Sygnały dźwiękowe
6	7,5	Kierunkowskazy z przyczepą
7	7,5	Lewy reflektor świateł mijania
8	7,5	Przełącznik odszraniania tylnej szyby
9	7,5	Podświetlenie zapalniczki Podświetlenie tablicy rejestracyjnej Zestaw wskaźników, podświetlenie instrumentów
10	—	Zapasowy
11	7,5	Pomocniczy przekaźnik wentylatora, 1. i 2. stopień (K9) Klimatyzacja (automatyczna)/klimatyzacja (tempmatic) Moduł sterowania przyciskami klimatyzacji automatycznej (AC) Moduł sterowania przyciskami klimatyzacji (tempmatic)
12	10	Przełącznik lampki stopu: Lampka stopuLampka stopu przyczepy Sygnał hamowania dla ABS Sygnał hamowania dla ASR Sygnał hamowania dla ASD Sygnał hamowania dla tempomatu Moduł tempomatu Zestaw wskaźników, lampka kontrolna awarii żarówki Moduł monitorowania awarii lamp zewnętrznych
13	30	Pomocniczy przekaźnik wentylatora, pierwszy i drugi stopień
14	30	Recyrkulacja instalacji grzewczych: Silnik dmuchawyRegulator dmuchawy
15	30	Przełącznik kombinowany: Migacz reflektorówSystem czyszczenia reflektorów Pompa spryskiwacza szyb Silnik wycieraczek Przekaźnik kombinowany
16	30	Przekaźnik kombinowany: sterowanie odszranianiem tylnej szyby
17	40	Przekaźnik wtrysku powietrza, silnik 104 HFM-SFI
18	7,5	Poprzez moduł monitorowania awarii świateł zewnętrznych: Lewa lampa postojowa/światło tylne Przednia lewa boczna lampa obrysowa Tylna lewa boczna lampa obrysowaLampa tylna przyczepy
19	7,5	Prawy reflektor świateł drogowych
20	10	Elektryczny przełącznik rolet przeciwsłonecznych tylnej szyby Radio Moduł sterowania podgrzewanym przednim siedzeniem (HS)
21	20	Antena automatyczna
21	7,5	Radio
22	10	Prawe/lewe światło przeciwmgielne
23	15	Przekaźnik zabezpieczenia nadnapięciowego Przekaźnik odcinający blokadę Złącze łącza danych Przełącznik pedału sprzęgła, sterowanie prędkością obrotową biegu jałowego Zawór sterujący przedmuchiwaniem Przekaźnik ograniczenia czasu wstępnego żarzenia Moduł sterujący przygotowaniem mieszanki prędkości silnika Przełącznik tempomatu Regulator wałka rozrządu Przekaźnik grzałki kolektora dolotowego Zawór odpowietrzający zbiornika Kolektor dolotowy o zmiennym rezonansie zawór przełączający
24	10	Układ czyszczenia reflektorów Za pośrednictwem modułu monitorowania awarii świateł zewnętrznych: Prawa lampa postojowa, lampa tylna Przednia prawa lampa obrysowa bocznaPrawa tylna lampa obrysowa boczna Lampa tylna przyczepy
25	7,5	Lewy reflektor świateł drogowych Lampka kontrolna świateł drogowych
26	7,5	Nadajnik/odbiornik telefonu Przekaźnik komfortuModuł kontroli komfortu Lampka kontrolna awarii SRS
27	7,5	Lampka wejścia/wyjścia lewych drzwi przednich Lampka wejścia/wyjścia prawych drzwi przednich Złącze łącza danych
28	7,5	Tylna lampa przeciwmgielna z przyczepą
29	15	Podgrzewana dysza spryskiwacza przedniej szyby z lewej/prawej strony Regulacja zewnętrznego lusterka wstecznego z podgrzewanymi lusterkami: Przełącznik lusterka zewnętrznego/wewnętrznego (S50)Ogrzewanie lusterek Przełącznik świateł cofania, ręczna skrzynia biegów Blokada rozrusznika/włącznik świateł cofania, automatyczna skrzynia biegów
30	10	Układ czyszczenia reflektorów: Przekaźnik spryskiwaczy reflektorów Silnik wycieraczek lewego i prawego reflektora
31	—	Zapasowy
32	7,5	Złącze testowe dla modułu diagnostycznego II (USA) Moduł diagnostyczny II (USA)
33	15	Przednia lampa kopułowa z opóźnieniem wyłączenia i lampką do czytania Tylna lampa sufitowaLampa bagażnika Lewa i prawa osłona przeciwsłoneczna z podświetlanym lusterkiem w łazience Wyposażenie układu pneumatycznego, centralny zamek
34	10	Zewnętrzne lusterko wsteczne z funkcją składania/wychodzenia Zawór zwalniający zagłówek z opóźnieniem wyłączenia Moduł sterujący światłami do jazdy dziennej
35	7,5	Wyposażenie układu pneumatycznego, centralny zamek Przednia lampa kopułkowa z opóźnieniem wyłączenia i lampką do czytania Przekaźnik immobilizera Moduł sterujący ATA z/bez pilota na podczerwień Moduł sterujący rozpoznawania przyczepy

Główna skrzynka bezpieczników w komorze silnika (1.12.94-31.5.97)

od 1.12.94 do 31.8.96

od 1.9.96 do 31.5.97

Mercedes-Benz Klasa C W202 (1993-2000) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	7,5	Kierunkowskazy Kierunkowskazy przyczepy Taksometr, taksówka (do 31.8.95 )
2	20	od 1.12.94 do 31.8.95: Sygnały dźwiękowe Klakson Automatyczna nagrzewnica: Pompa cyrkulacyjna CWU Automatyczny moduł sterowania nagrzewnicą Zawór podwójny Automatyczny nagrzewnica z recyrkulacją powietrza i system wykorzystania ciepła resztkowego silnika: Automatyczna jednostka sterująca nagrzewnicą z recyrkulacją powietrza Dmuchawa zasysająca Powietrze Moduł sterujący przyciskami klimatyzacji (tempmatic)Moduł sterujący przyciskami automatycznej klimatyzacji (AC) Moduł sterujący światłami do jazdy dziennej Moduł sterujący ostrzeganiem o zapięciu pasa bezpieczeństwa Moduł sterujący pasem bezpieczeństwa i ostrzeżeniem o prędkości pojazdu od 1.9.95 do 31.5.97: Sygnał dźwiękowy Klimatyzacja ( Tempmatic): Elektryczny moduł sterujący wentylatora ssącego Zawór recyrkulacji powietrza Klimatyzacja (Tempmatic) lub Klimatyzacja (Automatyczna) Elektryczny moduł sterujący wentylatora ssącego Moduł sterujący świateł do jazdy dziennej
2	15	od 1.9.95 do 31.5.97: Sygnał dźwiękowy Nagrzewnica automatyczna: Zawór powietrza obiegowego Nagrzewnica automatyczna Moduł sterujący świateł do jazdy dziennej
3	10	od 1.12.94 do 31.8.95: Zestaw wskaźników Moduł monitorowania awarii lamp zewnętrznych Przełącznik lampki stopu: Lampka stopu Lampka stopu przyczepy Sygnał hamowania tempomatu Sygnał hamowania dla ABS Sygnał hamowania dla ASR Sygnał hamowania dla ASD Moduł tempomatu/lampka stopu przełącznik z mostkiem pośrednim
	7,5	od 1.9.95 do 31.8.96: Zestaw wskaźników Moduł monitorowania awarii lamp zewnętrznych Taksometr, taksówka
	15	od 1.9.96 do 31.5.97: Zestaw wskaźników Moduł monitorujący awarię lamp zewnętrznych Przełącznik świateł stopu: Lampy stopu Lampy stopu przyczepy Środkowe, wysoko zamontowane światło stopu Moduł sterujący układu jezdnego Podgrzewana dysza spryskiwacza przedniej szyby Taksometr
4	7,5	Prawy reflektor świateł mijania
4	15	Reflektor świateł mijania ATA
5	7,5	Lewy reflektor świateł mijania
6	7,5	Prawy reflektor świateł drogowych
7	7,5	Lewe światła drogowe Wskaźnik świateł drogowych
8	10	Lewa lampa przeciwmgielna Prawa lampa przeciwmgielna
9	40	do 31.8.95: Regulator dmuchawy, klimatyzacja (automatyczna)/klimatyzacja (tempmatic)
9	30	od 1.9.95 do 31.5.97: Regulator dmuchawy, klimatyzacja (automatyczna)/klimatyzacja (tempmatic)
10	15	Migacz ostrzegawczy z przyczepą Zestaw wskaźników Znak na dachu taksówki
11	40	Odmrażacz tylnej szyby: Przekaźnik kombinowany (sygnał skrętu/niebezpieczeństwa, podgrzewana szyba tylna, silnik wycieraczek)
12	20	do 31.8.95: Automatyczna nagrzewnica z recyrkulacją powietrza i systemem wykorzystania ciepła resztkowego silnika: Pompa cyrkulacyjna ciepłej wody Zawór przełączający klapy świeżego/recyrkulowanego powietrza Zawór podwójnyPrzycisk klimatyzacji (temperatury) Moduł sterowania przyciskiem automatycznej klimatyzacji (AC) Moduł sterujący ostrzegania o niezapiętych pasach bezpieczeństwa Automatyczna nagrzewnica z recyrkulacją powietrza i systemem wykorzystania ciepła resztkowego silnika: Przekaźnik czasowy wykorzystania ciepła resztkowego silnika Zapalniczka (opcja klienta)
	10	od 1.9.95 do 31.5.97: Brzęczyk ostrzegawczy lampy Automatyczna nagrzewnica z recyrkulacją powietrza i systemem wykorzystania ciepła resztkowego silnika Klimatyzacja (tempmatic) Klimatyzacja (automatyczna) Minibar (opcja klienta) Zapalniczka (opcja klienta)
	15	od 1.9.95 do 31.5.97 (Tylko gdy zapalniczka jest ponownie podłączona do t. 30): Brzęczyk ostrzegawczy lampy Automatyczna nagrzewnica z recyrkulacją powietrza i systemem wykorzystania ciepła resztkowego silnika Klimatyzacja (tempmatic) Klimatyzacja (automatyczna) Minibar (klient opcja) Zapalniczka (opcja klienta)
13	40	Przekaźnik kombinowany: Silnik wycieraczek (obwód interwałowy) Sterowanie odszranianiem tylnej szyby (od 1.9.96 do 31.5.97)Odmrażanie tylnej szyby (od 1.9.95 do 31.8.96): Przełącznik odszraniania tylnej szyby Przełącznik kombinowany: Migacz reflektora Silnik wycieraczek Pompa spryskiwacza szyb Silnik wycieraczek Silnik wycieraczek (obwód interwałowy)
14	15	Przednia zapalniczka do cygar z oświetleniem popielniczki Lampka schowka z przełącznikiemPrzełącznik odszraniania tylnej szyby (od 1.12.94 do 31.8.95) Mechanizm otwierania drzwi garażowych (USA; od 1.9.96 do 31.5.97) Przekaźnik podgrzewania tylnego siedzenia (klient opcja)
15	15	Prawa lampa postojowa Prawa lampa tylna Prawa przednia lampa obrysowa boczna Prawa tylna lampa obrysowa bocznaPrawa lampa tylna przyczepy Zestaw wskaźników Podłączony system czyszczenia reflektorów Oświetlenie tablicy rejestracyjnej Oświetlenie zapalniczki
16	7,5	Lewa lampa postojowa Lewa lampa tylna Lewa przednia lampa obrysowa boczna Lewa tylna lampa obrysowa bocznaLewa lampa tylna przyczepy
17	7,5	Tylna lampa przeciwmgielna Tylna lampa przeciwmgielna na przyczepie
18	40	do 31.8.95: Automatyczna nagrzewnica: Przełącznik ilości powietrza, silnik dmuchawy Automatyczna nagrzewnica z recyrkulacją powietrza i systemem wykorzystania ciepła resztkowego silnika: Przełącznik ilości powietrza, silnik dmuchawy
18	7,5	od 1.12.94 do 31.8.95: Moduł sterowania przyciskami klimatyzacji (tempmatic)Moduł sterowania przyciskami automatycznej klimatyzacji (AC) od 1.9.95 do 31.8.96: Nagrzewnica automatyczna: Przełącznik ilości powietrza, silnik dmuchawy Nagrzewnica automatyczna z recyrkulowanym powietrzem i systemem wykorzystania ciepła resztkowego silnika: Przełącznik ilości powietrza, silnik dmuchawy Klimatyzacja (tempmatic): Dmuchawa, wentylator pomocniczy Klimatyzacja (automatyczna): Dmuchawa, wentylator pomocniczy od 1.9.96 do 31.5.97: Nagrzewnica automatyczna: Moduł sterowania przyciskami dmuchawy klimatyzacji (Tempmatic A/C) Dmuchawa, wentylator pomocniczy Dmuchawa, pomocnicza Moduł sterujący przyciskami układu klimatyzacji (automatyczna klimatyzacja)
19	15	od 1.9.95 do 31.5.97: Skrzynka przyłączeniowa przestrzeni ładunkowej, modele T
20	7,5	Wskaźnik awarii poduszki powietrznej: Lampka kontrolna awarii SRS Moduł sterujący zwijacza napinania awaryjnego z przekaźnikiem komfortu poduszki powietrznej
21	15	Radiotelefon Nadajnik/odbiornik Moduł sterowania podgrzewanym przednim fotelem (HS)
22	10	Elektryczny wyłącznik przeciwsłoneczny tylnej szyby
23	15	Przednia lampa kopułkowa z opóźnieniem wyłączenia i lampką do czytania Moduł sterujący ATAModuł sterujący zdalnego zamka centralnego na podczerwień Przyciemniane lusterko wewnętrzne: Elektroniczne przyciemnianie lusterka wstecznego ATA: Przekaźnik immobilizera Zwolnienie tylnego zagłówka: Zawór zwalniający zagłówek z opóźnieniem wyłączenia Gniazdo, zaczep przyczepy, 13-stykowy
24	15	Regulacja lewego/prawego lusterka zewnętrznego: podgrzewanie lusterek Przełącznik zewnętrznego lusterka wstecznego/wewnętrznego lusterka Przełącznik świateł cofania Regulacja lewego/prawego lusterka zewnętrznego z funkcją składania/wysuwania: podgrzewanie lusterek Przełącznik zewnętrznego lusterka wstecznego/wewnętrznego lusterka zewnętrznego Zewnętrzne lusterko wsteczne z funkcją składania/wychodzenia ,silniki składania lusterek Oparcie ortopedyczne
25	20	Moduł sterowania podgrzewanym przednim siedzeniem (HS)
26	15	Radiotelefon Nadajnik/odbiornik
27	15	Przednia lampa kopułkowa z opóźnieniem wyłączania i lampką do czytania Tylna lampa kopułkowaLampa bagażnika Moduł sterujący zdalnego zamka centralnego na podczerwień Wyposażenie układu pneumatycznego, zamek centralny
28	40	Przez przekaźnik wtrysku powietrza: elektryczna pompa powietrza
29	30	Wentylator pomocniczy ECE Wentylator pomocniczy (USA, Japonia)
30	15	od 1.12.94 do 31.8.95: Przekaźnik zabezpieczający przed przepięciemPrzekaźnik ograniczający czas wstępnego żarzenia Przekaźnik wyłączający funkcję „kick-down” Zawór sterujący przewietrzaniem Siłownik elektromagnetyczny, regulowany rozrząd wałka rozrządu Przełącznik pedału sprzęgła, regulacja prędkości biegu jałowego Zawór odpowietrzający zbiornika Zawór kolektora dolotowego o zmiennym rezonansie
30	30	od 1.9.95 do 31.8.96: Przekaźnik zabezpieczenia przepięciowegoPrzekaźnik ograniczający czas wstępnego żarzenia Siłownik elektromagnetyczny, nastawialny czas wałka rozrządu Zawór sterujący przewietrzaniem Przekaźnik odcinający Wyłącznik lampki stopu: Lampka stopu Lampka stopu przyczepy Sygnał hamowania dla tempomatu Hamulec Sygnał hamowania dla ABS Sygnał hamowania dla ASR Sygnał hamowania dla ASD Moduł tempomatu Zawór odpowietrzający zbiornika Zawór przełączający kolektora dolotowego o zmiennym rezonansie, 6 cylindrów
31	10	Podgrzewana lewa/prawa dysza do spryskiwaczy przedniej szyby Podgrzewacz wody do spryskiwaczy przedniej szyby Wyłącznik blokady rozrusznika/przełącznik świateł cofania Automatyczna skrzynia biegów Przekaźnik wentylatora pomocniczego, 1. i 2. stopień (do 31.8.95)
32	7,5	Złącze łącza danych Zawór odcinający Diesel (do 31.8.95)
33	7,5	Złącze testowe dla modułu diagnostycznego II (USA) Moduł diagnostyczny II (USA)

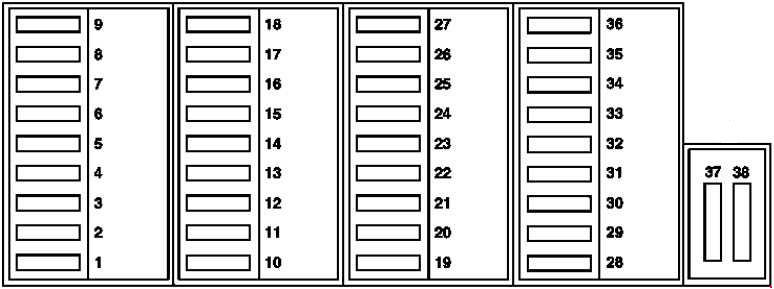

Główna skrzynka bezpieczników w komorze silnika (stan na 31.5.97)

Numer	Ampery [A]	Opis
1	5	Moduł sterujący podgrzewania przedniego siedzenia (HS) Cewka funkcji komfortu lewego przedniego pasa bezpieczeństwa (do 31.5.98) Cewka funkcji komfortu prawego przedniego pasa bezpieczeństwa (do 31.5.98) Przekaźnik regulacji siedzenia (od 1.6.98 do 31.5.99 ) Funkcja automatycznego zapinania pasów bezpieczeństwa (od 1.6.99)
2	5	Moduł sterujący zwijacza napinacza awaryjnego (ETR) z poduszką powietrzną (AB) Czujnik automatycznego rozpoznawania fotelika dziecięcego (ACSR) Czujnik lewej bocznej poduszki powietrznejCzujnik prawej bocznej poduszki powietrznej
3	15	od 1.6.97 do 31.5.99: Odbiornik nadajnika radiowego CTEL dla telefonu MB D-net lub „Standardowego” telefonu D-net (do 31.5.98) Interfejs CTEL dla telefonu „Handy” D-net (do 31,5 .98) System sterowania głosowego (od 1.6.98 do 31.5.99)
3	5	od 1.6.99: Telefon komórkowy/Handy (USA; od 1.6.99) Nadajnik i odbiornik CTEL z instalacją na stałe Interfejs telefonu komórkowego z telefonem „Handy” System sterowania głosem (VCS)
4	5	Zestaw wskaźników: wskaźnik i lampka ostrzegawcza poduszki powietrznej, dodatkowy system bezpieczeństwa (SRS)
5	15	od 1.6.97 do 31.5.98: Przełącznik rolety przeciwsłonecznej tylnej szyby (konsola środkowa) Procesor nawigacji Gniazdo w przestrzeni ładunkowej (model 202 T)
5	20	od 1.6.98: Przełącznik rolety przeciwsłonecznej tylnej szyby (konsola środkowa) Konsola środkowa: Przełącznik zewnętrznego lusterka wstecznego (z funkcją składania/wychodzenia)
6	7,5	od 1.6.97 do 31.5.98: Konsola środkowa:Przełącznik zewnętrznego lusterka wstecznego (z funkcją składania/wysuwania) od 1.6.98 do 31.5.99: System autopilota (APS) Procesor nawigacji Nadajnik i odbiornik CTEL z telefonem w sieci D, instalacja na stałe Interfejs telefonu komórkowego z „Handy” w sieci D System połączeń alarmowych, TELE AID od 1.6.99: System połączeń alarmowych
7	7,5	Dolny panel sterowania: Regulacja zewnętrznego lusterka wstecznego Lewe/prawe okno elektryczne Oświetlenie przełącznika Rozpoznawanie biegu wstecznego Zdalne sterowanie pokrywą bagażnika System automatycznego pilota (APS) (do 31.5.99) Nadajnik i odbiornik CTEL z telefonem w sieci D, instalacja na stałe (od 1.6.98) Interfejs telefonu komórkowego z „Handy” siecią D (od 1.6.98) System połączeń alarmowych, TELE AID (od 1.6.98 do 31.5.99) Procesor nawigacji (od 1.6.98 do 31.5 .99)
8	30	Moduł sterujący przednich drzwi po stronie kierowcy: Lampa wyjściowa Regulacja lusterka zewnętrznego, odszranianie Elektryczna szyba Przełącznik pamięci fotela Podświetlenie przełącznika Centralny zamek Komfortowe zamykanie
9	25	Sufitowy panel sterowania: dach przesuwny/podnoszony Przednia/tylna lampa kopułkowa Czujnik deszczu Komfortowe zamykanie Lusterko do makijażu Ściemniacz wewnętrznego lusterka wstecznego Wewnętrzny odbiornik RF Ściemniacz zewnętrznego lusterka wstecznego Oświetlenie przełącznika Otwieranie drzwi garażowych (USA)
10	15	Odbiornik nadajnika radiowego CTEL dla telefonu MB D-net lub „Standardowego” telefonu D-net lub interfejsu CTEL dla telefonu „Handy” D-net (do 31.5.98)
11	20	Podgrzewany przedni fotel
12	25	System dźwiękowy: lewy/prawy wzmacniacz mocy audio
13	15	Moduł sterujący regulacją zasięgu reflektorów (z reflektorem ksenonowym) Światło cofania (do przełącznika) (od 1.6.98)
14	5	System Parktronic (PTS) Taksometr
15	15	od 1.6.97 do 31.5.99 (modele T): Tylna wycieraczka od 1.6.99: Światło stopu (styk NO): Lampy stopu Moduł sterujący systemów trakcyjnych 3. światło stopu Lampy stopu przyczepy
16	5	od 1.6.97 do 31.5.99: Czujnik kąta skrętu, dla elektronicznego programu stabilności (ESP) od 1.6.99: Wycieraczka tylnej szyby (model T)
17	30	Moduł sterujący tylnymi drzwiami po stronie kierowcy: Komfortowe zamykanie Podświetlenie przełącznika Centralny zamek Lampa wyjściowa Regulacja zewnętrznego lusterka wstecznego, odszranianie Elektryczna szyba Przełącznik pamięci fotela
18	25	Migacz z przyczepą Migacz świateł awaryjnych z przyczepą (do 31.5.98) Pomocnicze kierunkowskazy (do 31.5.98) Ciągły sygnał dodatni przyczepy (do 31.5.98)
19	10	Zestaw wskaźników Moduł monitorowania awarii świateł zewnętrznych Moduł sterujący świateł do jazdy dziennej Lampa stopu (styki normalnie otwarte; do 31.5.99): Lampy stopu Moduł sterujący układu jezdnego Środkowe, wysoko zamontowane światło stopu Lampy stopu przyczepy
20	15	Nagrzewnica automatyczna (HEAT): Przyciskowy moduł sterujący nagrzewnicy Czujnik temperatury w samochodzie Zawór przełączający klapy świeżego/recyrkulowanego powietrza Klimatyzacja (Tempmatic):Przyciskowy moduł sterujący klimatyzacji (Tempmatic A/C) Wewnętrzny czujnik temperatury Świeże/recyrkulowane zawór przełączający klapy powietrza Klimatyzacja (automatyczna): Przycisk sterowania klimatyzacji (klimatyzacja automatyczna) Czujnik emisji (do 31.5.98)
21	15	—
22	10	Przełącznik kombinowany: Wycieraczka przedniej szyby Migacz reflektora Pompa spryskiwacza przedniej szybyKierunkowskazy, wskaźnik kierunkowskazów, sterowanie
23	15	Zapalniczka przednia (z oświetleniem popielniczki) Lampka schowkaOtwieracz do drzwi garażowych (USA; do 31.5.98)
24	15	Prawa lampa postojowa Prawa tylna lampa Przednie i tylne prawe boczne światła obrysowe Prawa tylna lampa przyczepyZestaw wskaźników Podświetlenie tablicy rejestracyjnej Podświetlenie zapalniczki Układ czyszczenia reflektorów
25	7,5	Lewa lampa postojowa Lewa lampa tylna Przednie i tylne lewe boczne światła obrysowe Lewa lampa tylna przyczepy
26	7,5	Tylna lampa przeciwmgielna Tylna lampa przeciwmgielna, przyczepa
27	15	Elektroniczna blokada kolumny kierownicy: Moduł sterujący elektrycznej kolumny kierownicy (ESC) Cewka
28	10	od 1.6.97 do 31.5.99: Tabliczka na dachu (taksówka; do 31.5.98) Zapalniczka Minibar
28	5	od 1.6.99: Czujnik kąta skrętu, z elektronicznym programem stabilizacji (ESP)
29	30	Silnik dmuchawy od 1.9.96:Wentylator pomocniczy (silniki 111.943/.973, 112, 604, 605 o kodzie 581a)
29	40	od 1.9.96: Elektryczny wentylator ssący (silnik 111 o kodzie 581a)
30	10	Zestaw wskaźników Nagrzewnica automatyczna (HEAT): Przyciskowy moduł sterujący nagrzewnicy Pompa obiegowa chłodziwa Duovalve Klimatyzacja (Tempmatic): Przyciskowy moduł sterujący klimatyzacji (Tempmatic A/C) Pompa obiegowa chłodziwa Duovalve Klimatyzacja (automatyczna): Moduł sterujący klimatyzacji z przyciskami (automatyczna klimatyzacja) Czujnik emisji (do 31.5.98)
31	7,5	do 31.5.98: Prawy reflektor świateł mijania
31	15	od 1.6.98: Prawe światło mijania
32	7,5	do 31.5.98: Lewy reflektor świateł mijania
32	15	od 1.6.98: Lewe światło mijania
33	7,5	Prawy reflektor świateł drogowych
34	7,5	Lewy reflektor świateł drogowych Wskaźnik świateł drogowych
35	15	Lewe i prawe światła przeciwmgielne Wyłączanie reflektorów (USA)
36	—	—
37	25	od 1.6.98: Wzmacniacz grzałki
37	40	od 1.6.99: Dla pompy powrotnej ESP (Bosch) (M112, M113)
38	30	Wentylator pomocniczy (silniki 111, 112, 601, 604, 605 z klimatyzacją automatyczną)
	40	Wentylator elektryczny 380W (silnik 111 z automatyczną klimatyzacją), M112 USA/Japonia
	60	Wentylator elektryczny ssący o mocy 550 W do silników 112, 611 z klimatyzacją automatyczną

Mercedes-Benz Klasa C W202 (1993-2000) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
39	—	—
40	10	Rogi fanfar
41	15	Kierunkowskazy Klaksony Wycieraczka przedniej szyby Pompa spryskiwacza przedniej szyby Czujnik deszczu Odmrażacz tylnej szyby Wentylator silnika System wykorzystania ciepła resztkowego silnika System czyszczenia reflektorów Migacze ostrzegawcze
42	7,5	Podgrzewacz wody do spryskiwaczy przedniej szyby
43	7,5	Pompa spryskiwacza przedniej szyby
44	40	Wycieraczka przedniej szyby Czujnik deszczu
45	15	System czyszczenia reflektorów

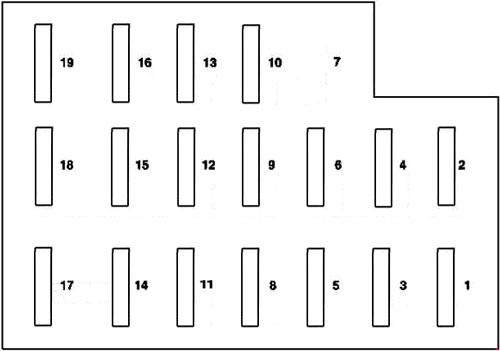

Skrzynka bezpieczników w bagażniku (do 30.11.94)

Numer	Ampery [A]	Opis
1	25	Przełącznik zasilania lewego przedniego fotela: Zagłówek Oparcie Wysokość siedziska
2	25	Przełącznik zasilania prawego przedniego siedzenia: Wysokość siedzeniaSiedzenie do przodu/do tyłu
3	25	Przełącznik zasilania lewego przedniego fotela: Wysokość siedziskaSiedzenie do przodu/do tyłu
4	25	Przełącznik zasilania prawego przedniego fotela: Zagłówek Oparcie Wysokość siedziska
5	25	System nagłośnienia: moduł sterowania wzmacniaczem (głośniki lewe/prawe)
6	7,5	odtwarzacz CD ze zmianą
7	30	Komfortowy moduł sterujący: Elektryczne szyby, dach uchylno-przesuwny – Tylne szyby elektryczne
8	—	—
9	7,5	Przekaźnik komfortu Moduł sterowania wygody: Okna elektryczne, dach uchylno-przesuwny
10	30	Komfortowy moduł sterujący: Elektryczne szyby, dach uchylno-przesuwny – Elektryczne szyby przednie
11	7,5	Moduł sterujący ATA Moduł sterujący czujnika holowania
12	20	Moduł sterowania podgrzewanym przednim siedzeniem (HS)
13	20	Dach uchylno-przesuwny
14	—	—
15	—	—
16	—	—
17	7,5	Nadajnik/odbiornik telefonu
18	25	Gniazdo, sprzęg przyczepy, 13-pinowy przekaźnik pomp paliwa
19	—	—

Skrzynka bezpieczników w bagażniku ( stan na 1.12.94)

Numer	Ampery [A]	Opis
1	25	do 31.5.97: System nagłośnienia: Moduł sterujący wzmacniacza (lewe/prawe głośniki) od 1.6.97: Pompa paliwa
2	7,5	System wtrysku
2	30	od 1.6.97: Wyposażenie instalacji pneumatycznej (PSE): Centralny zamek (pompa) Reflektor, zacisk 56b dla alarmu przeciwkradzieżowego (ATA)
3	20	do 31.5.97: Moduł sterujący ATAModuł sterujący czujnika holowania Pilot na podczerwień (od 1.12.94 do 31.8.96)
3	30	od 1.6.97: Moduł sterujący przednich drzwi po stronie kierowcy
4	7,5	od 1.12.94 do 31.8.96: Antena automatyczna, sedany
4	40	od 1.6.97: Wyposażenie układu pneumatycznego (PSE): Odmrażacz tylnej szyby Centralny zamekKlakson alarmowy dla alarmu przeciwkradzieżowego (ATA)
5	7,5	do 31.5.97: Lampka wejścia/wyjścia w lewych drzwiach przednichLampka wjazdu/wyjścia w lewych drzwiach przednich
5	30	od 1.6.97: Tylny moduł sterujący drzwiami po stronie kierowcy
6	25	do 31.5.97: Gniazdo, zaczep przyczepy, 13-stykowe
6	5	od 1.6.97: Tylne światło kopułyŚwiatło bagażnika Przekaźnik regulacji siedzenia Tylne światło kopuły (taksówka)
7	30	do 31.5.97: Komfortowy moduł sterujący: Elektryczne szyby, dach uchylno-przesuwny – Tylne szyby elektryczne
7	5	od 1.6.97: Dla ATA: czujnik nachylenia ATA Lewy nadajnik i odbiornik podczerwieni (system ochrony wnętrza) Prawy nadajnik i odbiornik podczerwieni (system ochrony wnętrza) Syrena alarmowa z dodatkową baterią
8	30	do 31.5.97: Komfortowy moduł sterujący: Elektryczne szyby, dach uchylno-przesuwny – Przednie szyby elektryczne
	10	od 1.6.98 do 31.5.99: System połączeń alarmowych od 1.6.99: System połączeń alarmowych (z wyjątkiem USA) Moduł sterujący e-call Telefon e-call
9	20	do 31.5.97: Dach uchylno-przesuwny
	—	od 1.6.98: Pojazdy służbowe
10	25	Przełącznik zasilania lewego przedniego fotela: Wysokość tylnego siedzenia Zagłówek góra/dół Oparcie
11	25	Przełącznik zasilania lewego przedniego fotela: Siedzenie przód/tył Wysokość przedniego siedzenia
12	25	Przełącznik zasilania prawego przedniego siedzenia: Siedzenie przód/tył Wysokość przedniego siedzenia
13	25	Przełącznik zasilania prawego przedniego siedzenia: Wysokość tylnego siedzenia Zagłówek góra/dół Oparcie
14	—	Podgrzewane tylne siedzenie (od 1.12.94 do 31.5.97)
15	—	Zapasowy
16	—	Zapasowy
17	—	Zapasowy

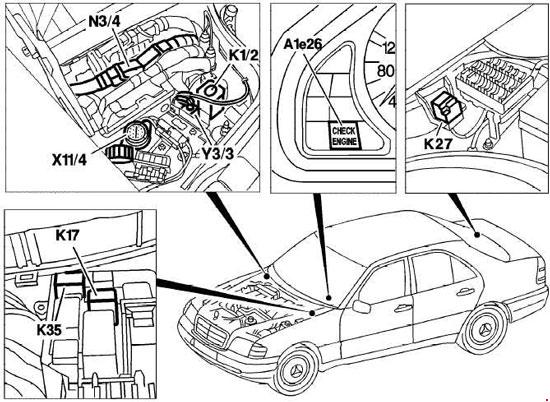

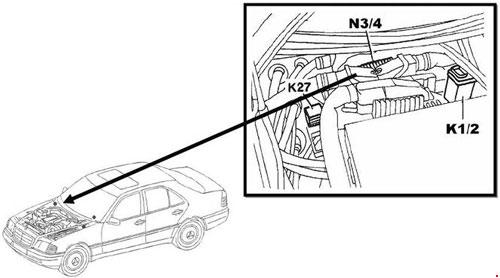

Skrzynka przekaźnikowa

Numer	Przekaźnik
A	Moduł przekaźnika grzałki O2S 2 (po TWC)
B	Moduł przekaźnika pompy ładującej ASR (do 11/94) Moduł przekaźnika POWIETRZA
C	Pomocniczy moduł przekaźnika wentylatora (etap 1) (11/94-08/95) Rezerwa (stan na 09.95)
C+D	Pomocniczy moduł przekaźnika wentylatora (stopień 1 [do 11/94] i 2) Pomocniczy przekaźnik wentylatora (stopień 1) (do 11/94) Pomocniczy przekaźnik wentylatora (stopień 2) (do 11/94)
D	Pomocniczy moduł przekaźnika wentylatora (etap 2) (11/94-08/95) Rezerwa (stan na 09.95)
E	Moduł przekaźnika HCS
F	Moduł przekaźnika klaksonu
G	Separacyjny moduł przekaźnikowy (zacisk 56/56b, światła do jazdy dziennej) (Kanada)
H	Przekaźnik pompy wysokiego ciśnienia/powrotu (stan na 06/94)
K	Przekaźnik kombinowany (sygnał skrętu/niebezpieczeństwa, podgrzewana szyba tylna, silnik wycieraczek)
L	Moduł monitorowania awarii lampy zewnętrznej

Silnik 111

Numer	Opis
A1e26	„CHECK ENGINGE” MIL
K1/2	Moduł przekaźnika zabezpieczenia przepięciowego (9-biegunowy)
K17	Moduł przekaźnika AIR
K27	Moduł przekaźnika pompy paliwa
K35	Moduł przekaźnika grzałki O2S 2 (po TWC)
N3/4	Moduł sterujący silnika (HFM-SFI)
X11/4	Złącze łącza danych (odczyt DTC)
Y3/3	Zawór przełączający opóźnienie zmiany biegu na wyższy
