Schematy skrzynek bezpieczników i przekaźników – Mercedes-Benz EQC
Dotyczy pojazdów wyprodukowanych w latach:
2019, 2020, 2021, 2022, 2023.
Ampery:
- szary – 2
- beżowy – 5
- brązowy – 7,5
- czerwony – 10
- niebieski – 15
- żółty – 20
- biały – 25
- zielony – 30
- bursztynowy – 40
- czerwony – 50
- niebieski – 60
W przypadku amperażu, należy posiłkować się grafikami!

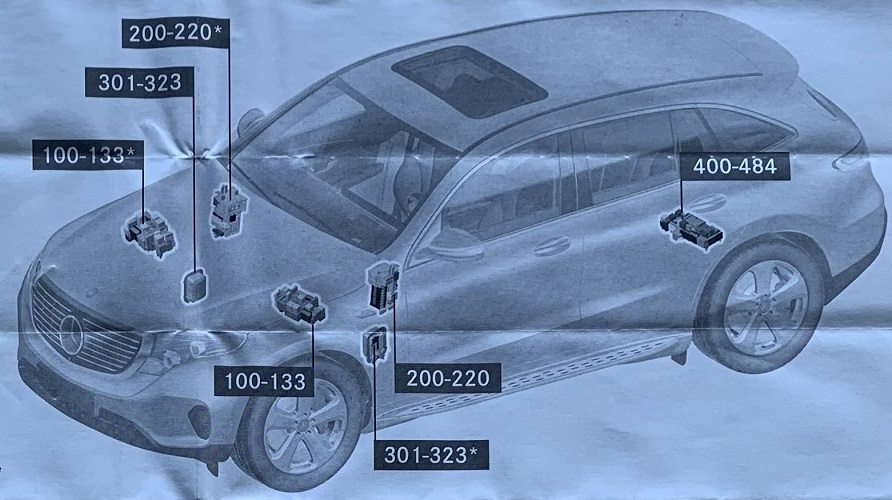

Lokalizacje

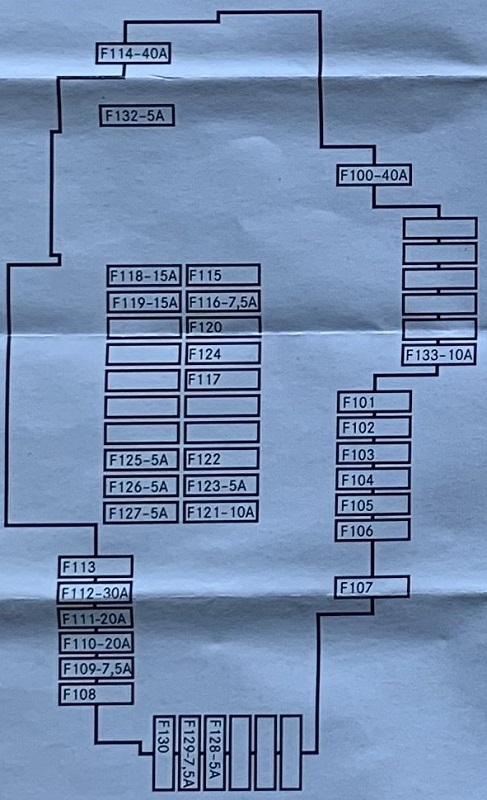

Skrzynka bezpieczników w komorze silnika
| Numer |
Opis |
| 100 |
ABS, ASR, ESP, BAS |
| 102 |
|
| 103 |
|
| 104 |
|
| 105 |
|
| 106 |
|
| 107 |
|
| 108 |
|
| 109 |
System nagłośnienia |
| 110 |
Oświetlenie zewnętrzne;
Regulacja zasięgu reflektorów |
| 111 |
Oświetlenie zewnętrzne;
Regulacja zasięgu reflektorów |
| 112 |
Wycieraczki szyby przedniej |
| 113 |
|
| 114 |
„AGILITY SELECT” |
| 115 |
|
| 116 |
ABS, ASR, ESP, BAS |
| 117 |
|
| 118 |
Elektronika silnika |
| 119 |
Elektronika silnika |
| 120 |
|
| 121 |
Automatyczna skrzynia biegów |
| 122 |
|
| 123 |
Przedni kontroler nadwozia |
| 124 |
|
| 125 |
Elektronika silnika |
| 126 |
Oświetlenie zewnętrzne;
Przełącznik świateł zewnętrznych;
Regulacja zasięgu reflektorów |
| 127 |
|
| 128 |
ABS, ASR, ESP, BAS |
| 129 |
Gniazdo USB z tyłu |
| 130 |
|
| 131 |
|
| 132 |
AIRMATIC, zawieszenie pneumatyczne |
| 133 |
AIRMATIC, zawieszenie pneumatyczne |
Skrzynka bezpieczników w przedziale pasażerskim (lewa strona deski rozdzielczej)
| Numer |
Opis |
| 200 |
Przedni kontroler nadwozia |
| 201 |
Przedni kontroler nadwozia |
| 202 |
Asystent parkowania |
| 203 |
|
| 204 |
Gniazdo diagnostyczne |
| 205 |
Car2To;
ETC, elektroniczny pobór opłat |
| 206 |
Układ klimatyzacji, nagrzewnica |
| 207 |
Układ klimatyzacji, nagrzewnica |
| 208 |
Układ klimatyzacji, nagrzewnica |
| 209 |
Zestaw wskaźników |
| 210 |
Podgrzewana/regulowana kierownica;
Wielofunkcyjna kierownica |
| 211 |
System wspomagania jazdy |
| 212 |
|
| 213 |
Oświetlenie ambientowe |
| 214 |
|
| 215 |
|
| 216 |
|
| 217 |
|
| 218 |
|
| 219 |
|
| 220 |
Odłączenie usługi |

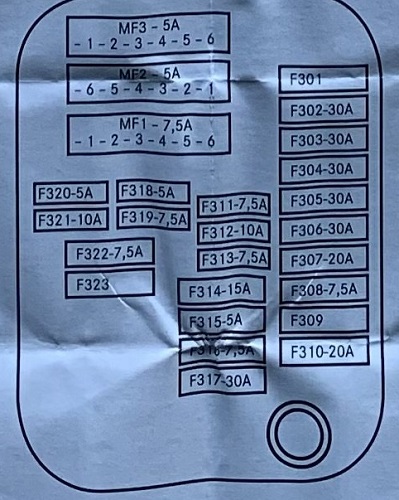

Skrzynka bezpieczników w przedziale pasażerskim (przestrzeń na nogi)
| Numer |
Opis |
| 301 |
|
| 302 |
Centralny zamek;
Funkcja lusterka zewnętrznego;
Zasilanie okna |
| 303 |
Centralny zamek;
Zasilanie okna |
| 304 |
Radio i nawigacja |
| 305 |
Funkcje regulacji/komfortu siedzenia z przodu;
Ogrzewanie i wentylacja foteli |
| 306 |
Funkcje regulacji/komfortu siedzenia z przodu;
Ogrzewanie i wentylacja foteli |
| 307 |
ABS, ASR, ESP, BAS |
| 308 |
Elektronika silnika |
| 309 |
|
| 310 |
Elektronika silnika |
| 311 |
System zapobiegania kolizji – COLLISION PREVENTION ASSIST PLUS;
DISTRONIC PLUS;
System wspomagania jazdy |
| 312 |
Uchylny / przesuwny szyberdach, panoramiczny szyberdach |
| 313 |
Elektryczny hamulec parkingowy, AMG |
| 313 |
Elektronika silnika |
| 314 |
„AGILITY SELECT” |
| 315 |
Elektronika silnika |
| 316 |
Układ poduszek powietrznych |
| 317 |
Uchylny / przesuwny szyberdach, panoramiczny szyberdach |
| 318 |
Alarm przeciwkradzieżowych;
Elektronika silnika |
| 319 |
KEYLESS-GO |
| 320 |
Centralny zamek;
KEYLESS-GO |
| 321 |
Blokada zapłonu |
| 322 |
Zestaw wskaźników |
| 323 |
|
| MF1 |
Podgrzewana/regulowana kierownica;
Wielofunkcyjna kierownica;
Radio i nawigacja;
Czujnik deszczu i światła |
| MF2 |
Układ klimatyzacji, nagrzewnica;
Napinacz pasa bezpieczeństwa, lewy i prawy;
Wyświetlacz Head-up;
Bezprzewodowe ładowanie telefonu z przodu |
| MF3 |
Układ klimatyzacji, nagrzewnica;
System połączeń alarmowych;
Elektronika silnika;
Kamera gestów;
Radio i nawigacja
Gniazdo USB z tyłu |

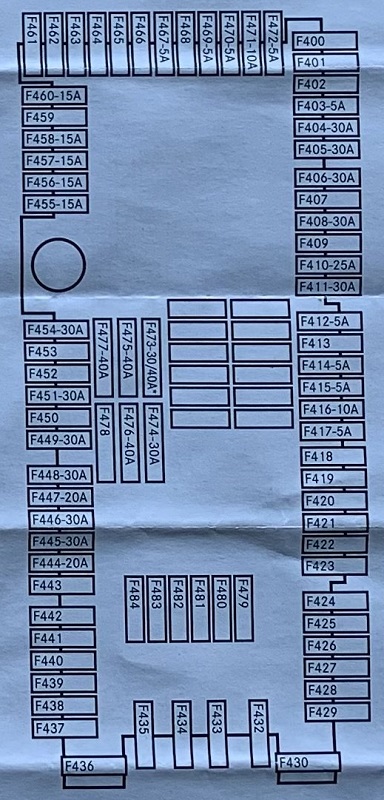

Skrzynka bezpieczników w bagażniku
