Schematy skrzynek bezpieczników i przekaźników – Mazda Titan
Dotyczy pojazdów wyprodukowanych w latach:
1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.

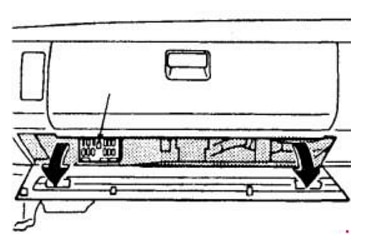

Lokalizacja
W dolnej części deski rozdzielczej po stronie pasażera znajduje się przekaźnik i skrzynka bezpieczników.
Przekaźniki
- Przekaźnik testowy świateł hamowania
- Włącz przekaźnik przerywacza sygnału
- Przekaźnik klaksonowy
- Przekaźnik zwiększający prędkość rozgrzewania
- Przekaźnik nagrzewnicy powietrza dolotowego
- Przekaźnik pomocniczy
- Przekaźnik świecy żarowej
- Przekaźnik-przerywacz wycieraczek.
Skrzynka bezpiecznikowa
Typ 1
Opis
| WIPER15A |
system wycieraczek szklanych i spryskiwaczy szklanych |
| HEATER 30A |
podgrzewacz |
| ROOM 10F |
oświetlenie wnętrza, radio |
| ENGINE 15А |
system się uruchamia |
| METER 15А |
tylne światła, deska rozdzielcza, hamulec, zawór odcinający paliwo, system zwiększania prędkości nagrzewania |
| TURN 15A |
kierunkowskazy |
| TAIL 15A |
wymiary, oświetlenie tablicy rejestracyjnej, oświetlenie kombinowane |
| STOP 15A |
światła hamowania, klakson |
| HAZARD 15A |
alarm |
| CIGAR 15A |
zapalniczka, system audio |
Typ 2
Opis
| A |
10/15A – Magnetofon radiowy, zegar, zapalniczka |
| B |
10A – Światła przeciwmgielne |
| C |
10A – Wymiary, oświetlenie przyrządów |
| D |
Rezerwa dodatkowych opcji |
| E |
10 / 20А – Centralny zamek |
| F |
10A – światła stopu, klakson |
| G |
10A – Alarm |
| H |
10A – Oświetlenie kabiny, radio |
| I |
20A – Grzałka |
| J |
rezerwa |
| K |
10А – Wycieraczki, spryskiwacz |
| L |
rezerwa |
| M |
rezerwa |
| N |
10A – Kierunkowskazy |
| O |
10A – Zestaw wskaźników |
| P |
15A – Wentylator chłodzący |
| Q |
Rezerwa dodatkowych opcji |
| R |
Rezerwa dodatkowych opcji |
| S |
Rezerwa dodatkowych opcji |
| T |
10A – Grzałka |
| U |
30A – Podnośniki do szyb |
| V |
30A – Podgrzewacz |

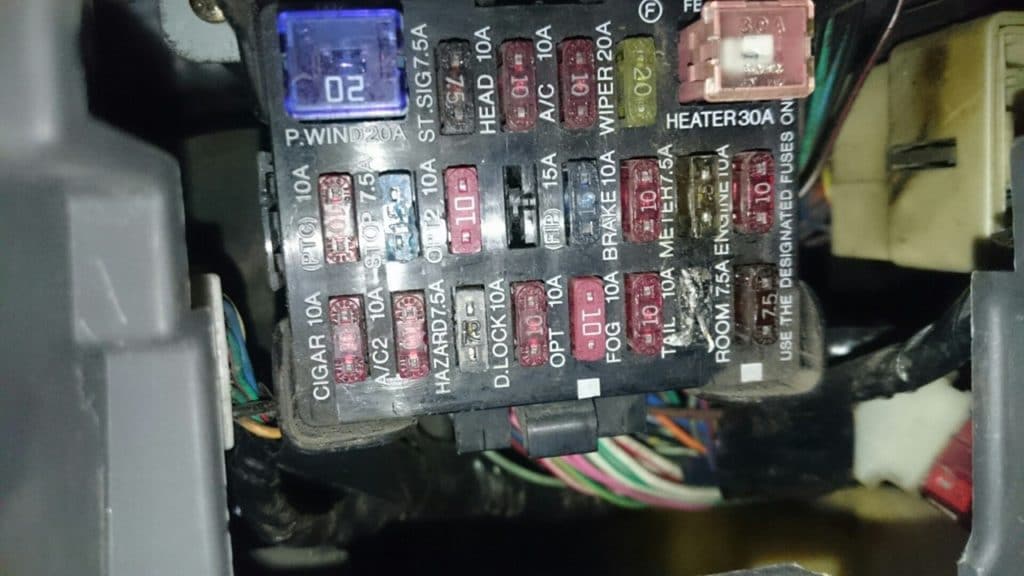

Typ 3
Przedstawione w języku angielskim. Dodatkowe elementy:
- A/C – Klimatyzator i jego system
- PTC – dodatkowa grzałka
- FIP – Układ paliwowy
- ST / SIG – Układ zapłonowy
Skrzynka obok akumulatora
Znajduje się na zewnątrz pojazdu, obok akumulatora.
Opis
- 1 80A – Stacyjka / Alternator
- 2 100A – Świece żarowe / Stacyjka / Alternator
- 3 60A – Wyłącznik zapłonu / Alternator / Ogrzewanie powietrza dolotowego
- 4 30A – Reflektory
- 5 30A – Oświetlenie miejsca rozładunku.
