Mazda Protegé (2000-2001) – skrzynka bezpieczników i przekaźników

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Mazda Protegé

Dotyczy pojazdów wyprodukowanych w latach:

2000, 2001.

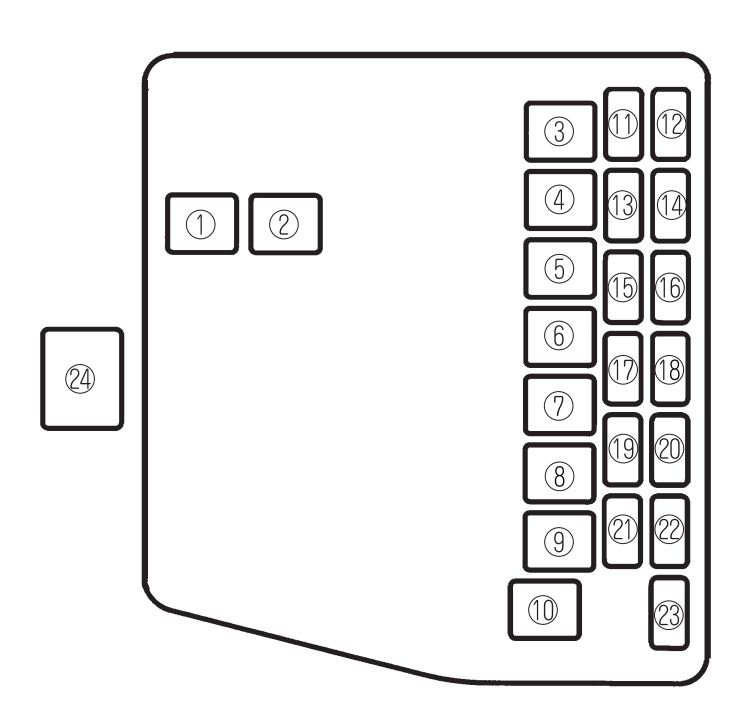

Mazda Protegé (2000-2001) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	40	Podgrzewacz
2	60	Układ przeciwblokujący; Do ochrony różnych obwodów.
3	60	Do ochrony różnych obwodów
4	30	—
Reklama
5	40	—
6	—	—
7	30	Wentylator chłodzący
8	40	Oświetlenie wewnętrzne; Zamek drzwi elektrycznych*.
9	30	Dodatkowy wentylator chłodzący do klimatyzatora
10	30	Kontrola silnika
11	10	Klimatyzator*
12	10	Sygnał startowy
13	15	Klakson
14	15	Światła awaryjne
15	15	Tylne światła
16	7,5	Do ochrony różnych obwodów
17	15	—
18	15	Do ochrony różnych obwodów
19	15	Światła stopu
20	15	Reflektor prawy
21	15	Reflektor-lewy
22	—	—
23	—	—
24	100	Do ochrony wszystkich obwodów
Reklama

Mazda Protegé (2000-2001) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	15	Do ochrony różnych obwodów
2	20	Do ochrony różnych obwodów
3	15	Audio*
4	15	Klimatyzator*
5	10	Do ochrony różnych obwodów
6	—	—
7	—	—
8	10	Oświetlenie wnętrza; Oświetlenie bagażnika*.
9	10	—
10	—	—
11	30	Elektryczna blokada drzwi*
12	30	—
13	20	Wycieraczka i spryskiwacz przedniej szyby
14	10	Układ sterowania silnikiem
Reklama
15	10	Wskaźniki
16	10	Okna elektryczne*
