Mazda B-Series (2003) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
14 marca, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Mazda B-Series

Dotyczy pojazdów wyprodukowanych w latach:

2003.

Panel bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się po lewej stronie tablicy rozdzielczej, naprzeciwko drzwi po stronie kierowcy.

Numer	Ampery [A]	Opis
1	5	Przełącznik zasilania lusterka
2	10	Światła do jazdy dziennej (DRL), lampy cofania, skrzynia biegów, wyłącznik poduszki powietrznej pasażera, przekaźnik silnika dmuchawy
3	7,5	Lewe złącze do holowania przyczepy z funkcją zatrzymania/zawrócenia
4	—	Nieużywany
5	15	Moduł sterowania 4×4
6	2	Przełącznik ciśnienia hamulca
7	7,5	Prawe złącze do holowania przyczepy typu stop/zawracania2zagr
8	—	Nieużywany
9	7,5	Przełącznik pozycji pedału hamulca
10	7,5	Zespół serwo/wzmacniacz kontroli prędkości, ogólny moduł elektroniczny (GEM), siłownik blokady zmiany biegów, kierunkowskazy, 4×4
11	7,5	Klaster przyrządów, 4×4, główny włącznik światła, centralny moduł bezpieczeństwa (CSM), ogólny moduł elektroniczny (GEM)
12	—	Nieużywany
13	20	Przełącznik pozycji pedału hamulca
14	10	Moduł sterujący układu przeciwblokującego (ABS)
15	—	Nieużywany
16	30	Silnik wycieraczek szyby przedniej, przekaźnik wycieraczek HI/LO, przekaźnik pracy/parkowania wycieraczek
17	20	Zapalniczka, złącze łącza danych (DLC)
18	—	Nieużywany
19	25	Dioda mocy modułu sterującego układu napędowego (PCM), zapłon, PATS (pasywny system antykradzieżowy)
20	7,5	Ogólny moduł elektroniczny (GEM), radio
21	15	Sygnał ostrzegawczy
22	20	Dodatkowe gniazdo zasilania
23	—	Nieużywany
24	7,5	Przełącznik położenia pedału sprzęgła (CPP), przekaźnik przerwania rozrusznika
25	—	Nieużywany
26	10	Przekaźnik oszczędzania baterii, pomocnicza skrzynka przekaźników, centralny moduł ograniczający (RCM), ogólny moduł elektryczny (GEM), zestaw wskaźników
27	—	Nieużywany
28	7,5	Ogólny moduł elektroniczny (GEM), radio
29	20	Radio
30	—	Nieużywany
31	—	Nieużywany
32	—	Nieużywany
33	15	Reflektory, moduł świateł do jazdy dziennej (DRL), zestaw wskaźników
34	—	Nieużywany
35	15	Przekaźnik klaksonu (jeśli nie jest wyposażony w centralny moduł bezpieczeństwa)
36	—	Nieużywany

Zobacz także: Mazda 5 (2009-2010) - skrzynka bezpieczników i przekaźników

Skrzynka rozdzielcza zasilania

Skrzynka rozdzielcza mocy znajduje się w komorze silnika.

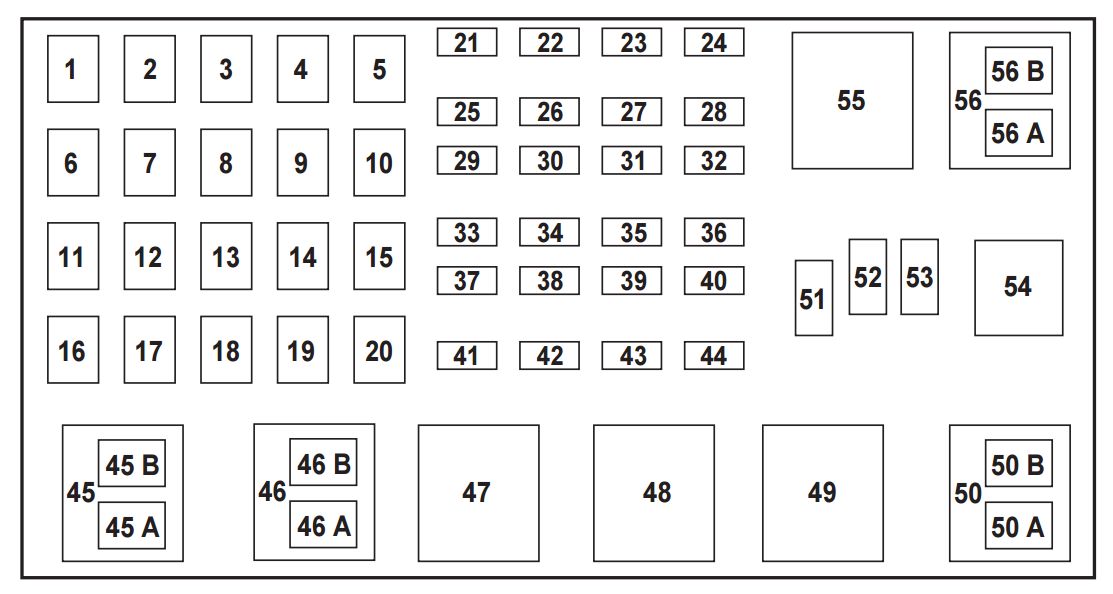

Silnik 2,3 l (jeśli jest na wyposażeniu)

Numer	Ampery [A]	Opis
1	50**	Panel bezpieczników I/P
2	—	Nieużywany
3	—	Nieużywany
4	—	Nieużywany
5	—	Nieużywany
6	50**	Silnik pompy układu przeciwblokującego (ABS)
7	30*	Moduł sterujący układu napędowego (PCM)
8	20*	Centralny moduł bezpieczeństwa, zamki do drzwi, zdalne wejście
9	—	Nieużywany
10	—	Nieużywany
11	50**	Przekaźnik rozrusznika, wyłącznik zapłonu
12	20*	Zasilanie okien
13	—	Nieużywany
14	—	Nieużywany
15	—	Nieużywany
16	40**	Silnik dmuchawy
17	20**	Pomocniczy wentylator chłodzący
18	—	Nieużywany
19	—	Nieużywany
20	—	Nieużywany
21	10*	Pamięć PCM
22	—	Nieużywany
23	20*	Silnik pompy paliwa
24	30*	Reflektory
25	10*	Przekaźnik sprzęgła klimatyzacji
26	—	Nieużywany
27	—	Nieużywany
28	30*	Moduł 4WABS
29	—	Nieużywany
30	15*	Przyczepa holownicza
31	20*	Lampa przeciwmgielna, światła do jazdy dziennej (DRL)
32	—	Nieużywany
33	15*	Lampa parkowa, centralny moduł bezpieczeństwa
34	—	Nieużywany
35	—	Nieużywany
36	—	Nieużywany
37	—	Nieużywany
38	10*	Lewy reflektor mijania
39	—	Nieużywany
40	—	Nieużywany
41	20*	Podgrzewane czujniki tlenu
42	10*	Prawy reflektor mijania
43	—	(Rezystor)
44	—	Nieużywany
45A	—	Przekaźnik wysokiego/niskiego stanu wycieraczek
45B	—	Przekaźnik parkowania/pracy wycieraczek
46A	—	Przekaźnik pompy paliwa
46B	—	Przekaźnik holowniczy przyczepy
47	—	Przekaźnik rozrusznika
48	—	Pomocniczy wentylator chłodzący
49	—	Nieużywany
50	—	Nieużywany
51	—	Nieużywany
52	—	Nieużywany
53	—	Dioda PCM
54	—	Przekaźnik PCM
56	—	Przekaźnik silnika dmuchawy
56A	—	Przekaźnik sprzęgła klimatyzacji
56B	—	Przekaźnik pompy spryskiwacza przedniego
* Mini bezpieczniki ** Maxi bezpieczniki

Zobacz także: Mazda 2 (2014) - skrzynka bezpieczników i przekaźników

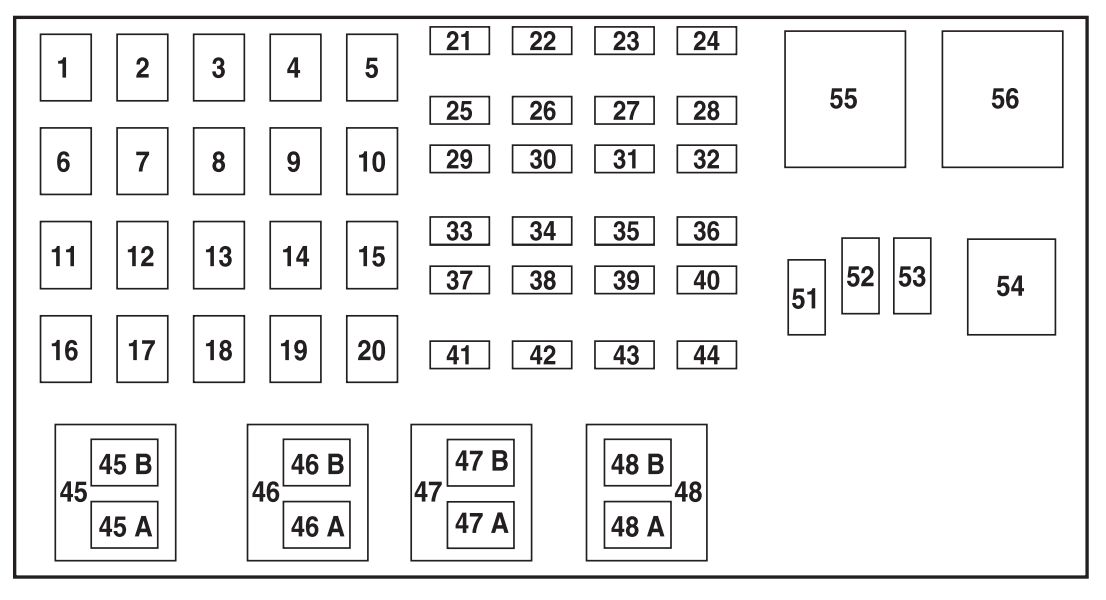

Silniki 3,0L i 4,0L (jeśli są w wyposażeniu)

Numer	Ampery [A]	Opis
1	50**	Panel bezpieczników I/P
2	—	Nieużywany
3	—	Nieużywany
4	—	Nieużywany
5	—	Nieużywany
6	50**	Silnik pompy układu przeciwblokującego (ABS)
7	30*	Moduł sterujący układu napędowego (PCM)
8	20*	Elektryczne zamki do drzwi, zdalne wejście
9	—	Nieużywany
10	—	Nieużywany
11	50**	Przekaźnik rozrusznika, wyłącznik zapłonu
12	20*	Zasilanie okien
13	20*	Silnik 4×4
14	—	Nieużywany
15	—	Nieużywany
16	40**	Silnik dmuchawy
17	—	Nieużywany
18	—	Nieużywany
19	—	Nieużywany
20	—	Nieużywany
21	10*	Pamięć modułu sterującego układu napędowego (PCM)
22	—	Nieużywany
23	20*	Silnik pompy paliwa
24	30*	Reflektory
25	10*	Przekaźnik sprzęgła klimatyzacji
26	—	Nieużywany
27	—	Nieużywany
28	30*	Moduł układu przeciwblokującego (ABS)
29	—	Nieużywany
30	15*	Przyczepa holownicza
31	20*	Lampa przeciwmgielna, światła do jazdy dziennej (DRL)
32	—	Nieużywany
33	15*	Lampa parkowa
34	—	Nieużywany
35	—	Nieużywany
36	—	Nieużywany
37	—	Nieużywany
38	10*	Lewy reflektor mijania
39	—	Nieużywany
40	—	Nieużywany
41	20*	Podgrzewane czujniki tlenu
42	10*	Prawy reflektor mijania
43	—	Nieużywany
44	—	Nieużywany
45A	—	Przekaźnik wysokiego/niskiego stanu wycieraczek
45B	—	Przekaźnik parkowania/pracy wycieraczek
46A	—	Przekaźnik pompy paliwa
46B	—	Przekaźnik holowniczy przyczepy
47A	—	Przekaźnik elektromagnetyczny sprzęgła klimatyzacji
47B	—	Przekaźnik pompy spryskiwacza przedniego
48A	—	Światła przeciwmgielne
48B	—	Przekaźnik świateł przeciwmgielnych
51	—	Nieużywany
52	—	Nieużywany
53	—	Dioda modułu sterującego układu napędowego (PCM)
54	—	Moduł sterujący układu napędowego (PCM)
55	—	Przekaźnik dmuchawy
56	—	Przekaźnik rozrusznika
* Mini bezpieczniki ** Maxi bezpieczniki
