Mazda B-Series (2002) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
14 marca, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Mazda B-Series

Dotyczy pojazdów wyprodukowanych w latach:

2002.

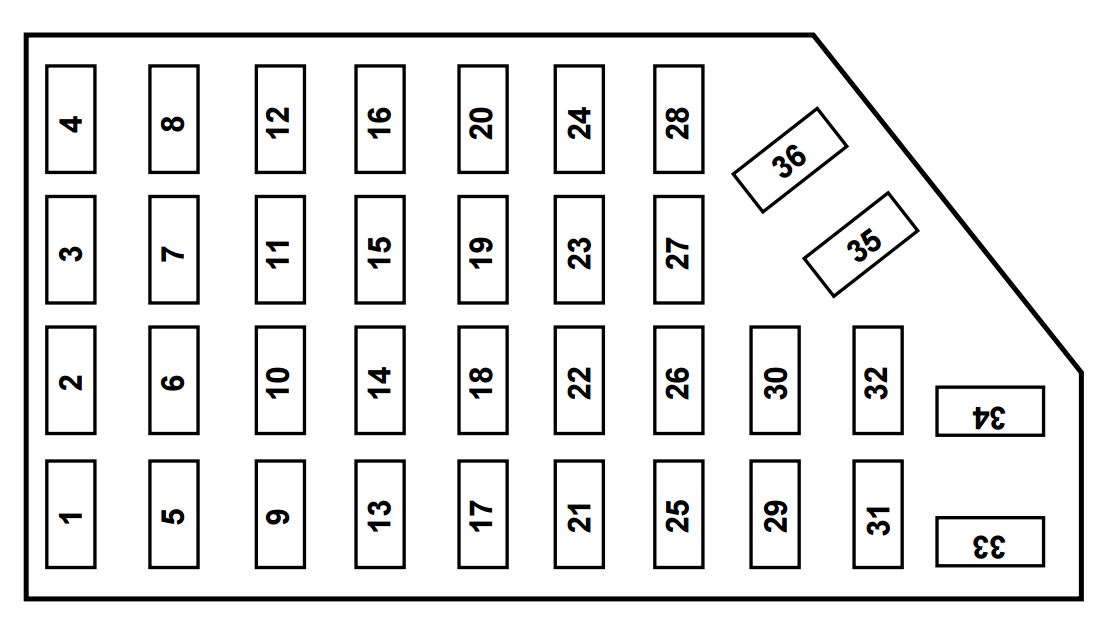

Panel bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się po lewej stronie tablicy rozdzielczej, naprzeciwko drzwi po stronie kierowcy.

Opis	Prąd znamionowy [A]	Opis
1	5	Przełącznik zasilania lusterka
2	10	Światła do jazdy dziennej (DRL), światła awaryjne, skrzynia biegów, przełącznik dezaktywacji poduszki powietrznej pasażera, przekaźnik silnika dmuchawy
3	7,5	Prawe złącze do holowania przyczepy z zatrzymywaniem/skręcaniem
4	—	Nieużywany
Reklama
5	15	Moduł sterowania 4×4
6	—	Nieużywany
7	7,5	Lewe złącze do holowania przyczepy z zatrzymywaniem/skręcaniem
8	—	Nieużywany
9	7,5	Przełącznik pozycji pedału hamulca
10	7,5	Zespół serwomechanizmu/wzmacniacza kontroli prędkości, ogólny moduł elektroniczny (GEM), siłownik blokady zmiany biegów, kierunkowskazy
11	7,5	Klaster instrumentów, 4×4, główny włącznik światła, centralny moduł bezpieczeństwa (CSM)
12	—	Nieużywany
13	20	Przełącznik pozycji pedału hamulca
14	10	Moduł sterujący układu przeciwblokującego (ABS)
14	—	Nieużywany
15		Nieużywany
16	30	Silnik wycieraczek przedniej szyby, przekaźnik Hi-Lo wycieraczek, przekaźnik pracy wycieraczek/przekaźnik parkowania
17	20	Zapalniczka, złącze łącza danych (DLC)
18	—	Nieużywany
19	25	Dioda zasilania PCM, zapłon, PATS
20	7,5	Ogólny moduł elektroniczny (GEM), radio
21	15	Migacz (zagrożenie)
22	20	Dodatkowe gniazdo zasilania
23	—	Nieużywany
Reklama
24	7,5	Przełącznik położenia pedału sprzęgła (CPP), przekaźnik przerwania rozrusznika
25	—	Nieużywany
26	10	Przekaźnik oszczędzania baterii, pomocnicza skrzynka przekaźników, centralny moduł ograniczający (RCM), ogólny moduł elektryczny (GEM), zestaw wskaźników
27	—	Nieużywany
28	7,5	Ogólny moduł elektroniczny (GEM), radio
29	20	Radio
30	—	Nieużywany
31	—	Nieużywany
32	—	Nieużywany
33	15	Reflektory, moduł świateł do jazdy dziennej (DRL), zestaw wskaźników
34	—	Nieużywany
35	15	Przekaźnik klaksonu (jeśli nie jest wyposażony w centralny moduł bezpieczeństwa)
36	—	Nieużywany

Zobacz także: Mazda CX-3 (2015) - skrzynka bezpieczników i przekaźników

Skrzynka rozdzielcza zasilania

Skrzynka rozdzielcza mocy znajduje się w komorze silnika.

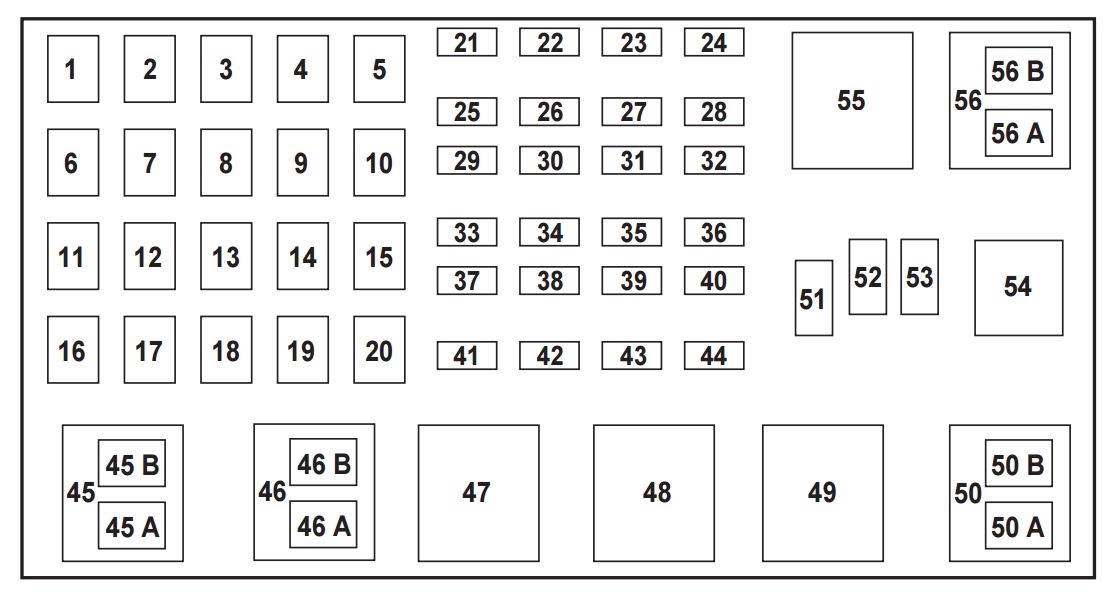

Silnik 2,3 l (jeśli jest na wyposażeniu)

Opis	Prąd znamionowy [A]	Opis
1	50**	Panel bezpieczników I/P
Reklama
2	—	Nieużywany
3	—	Nieużywany
4	—	Nieużywany
5	—	Nieużywany
6	50**	Silnik pompy ABS
7	30*	Moduł sterujący układu napędowego (PCM)
8	20*	Centralny moduł bezpieczeństwa, zamki do drzwi, zdalne wejście
9	—	Nieużywany
10	—	Nieużywany
11	50**	Przekaźnik rozrusznika, wyłącznik zapłonu
12	20*	Zasilanie okien
13	—	Nieużywany
14	—	Nieużywany
15	—	Nieużywany
16	40**	Silnik dmuchawy
17	20**	Pomocniczy wentylator chłodzący
18	—	Nieużywany
19	—	Nieużywany
20	—	Nieużywany
21	10*	Pamięć PCM
Reklama
22	—	Nieużywany
23	20*	Silnik pompy paliwa
24	30*	Reflektory
25	10*	Przekaźnik sprzęgła klimatyzacji
26	—	Nieużywany
27	—	Nieużywany
28	30*	Moduł 4WABS
29	—	Nieużywany
30	15*	Przyczepa holownicza
31	20*	Lampa przeciwmgielna, światła do jazdy dziennej (DRL)
32	—	Nieużywany
33	15*	Lampa parkowa, centralny moduł bezpieczeństwa
34	—	Nieużywany
35	—	Nieużywany
36	—	Nieużywany
37	—	Nieużywany
38	10*	Lewy reflektor mijania
39	—	Nieużywany
40	—	Nieużywany
41	20*	Podgrzewane czujniki tlenu
42	10*	Prawy reflektor mijania
43	—	(Rezystor)
44	—	Nieużywany
45A	—	Przekaźnik wysokiego/niskiego stanu wycieraczek
45B	—	Przekaźnik parkowania/pracy wycieraczek
46A	—	Przekaźnik pompy paliwa
46B	—	Przekaźnik holowniczy przyczepy
47	—	Przekaźnik rozrusznika
48	—	Pomocniczy wentylator chłodzący
49	—	Nieużywany
Reklama
50	—	Nieużywany
51	—	Nieużywany
52	—	Nieużywany
53	—	Dioda modułu sterującego układu napędowego (PCM)
54	—	Przekaźnik modułu sterującego układu napędowego (PCM)
56	—	Przekaźnik silnika dmuchawy
56A	—	Przekaźnik sprzęgła klimatyzacji
56B	—	Przekaźnik pompy spryskiwacza przedniego
* Mini bezpieczniki ** Maxi bezpieczniki

Zobacz także: Mazda MX-5 (2007-2009) - skrzynka bezpieczników i przekaźników

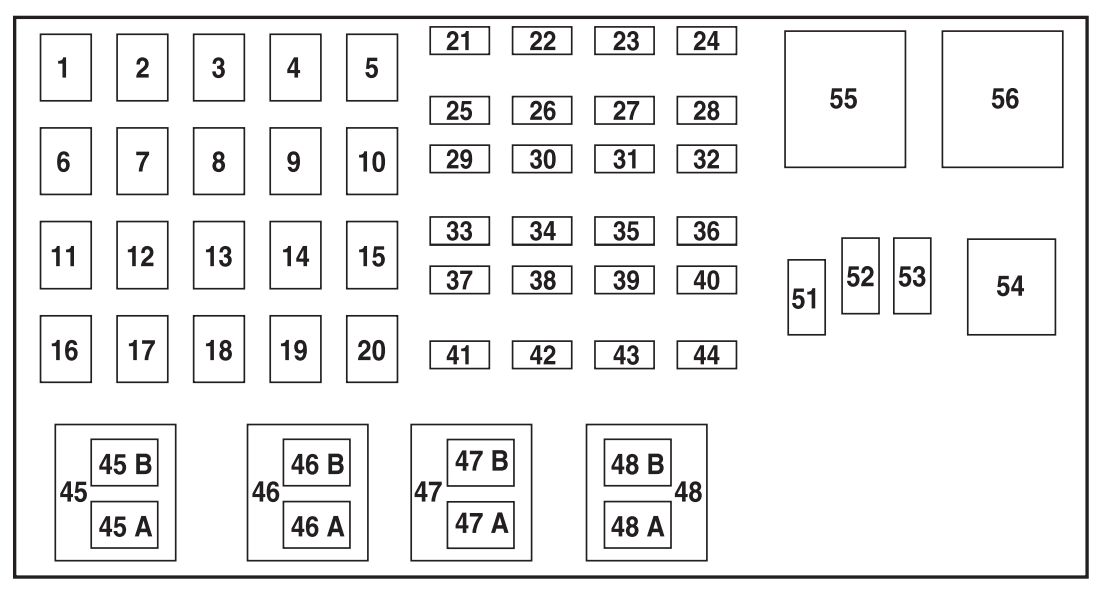

Silniki 3,0L i 4,0L (jeśli są w wyposażeniu)

Opis	Prąd znamionowy [A]	Opis
1	50**	Panel bezpieczników I/P
2	—	Nieużywany
3	—	Nieużywany
4	—	Nieużywany
5	—	Nieużywany
6	50**	Silnik pompy ABS
7	30*	Moduł sterujący układu napędowego (PCM)
8	20*	Centralny moduł bezpieczeństwa, zamki do drzwi, zdalne wejście
9	—	Nieużywany
10	—	Nieużywany
11	50**	Przekaźnik rozrusznika, wyłącznik zapłonu
12	20*	Zasilanie okien
13	20*	Moduł sterowania napędem na cztery koła
14	—	Nieużywany
15	—	Nieużywany
16	40**	Silnik dmuchawy
17	—	Nieużywany
18	—	Nieużywany
19	—	Nieużywany
20	—	Nieużywany
Reklama
21	10*	Pamięć PCM
22	—	Nieużywany
23	20*	Silnik pompy paliwa
24	30*	Reflektory
25	10*	Przekaźnik sprzęgła klimatyzacji
26	—	Nieużywany
27	—	Nieużywany
28	30*	Moduł 4WABS
29	—	Nieużywany
30	15*	Przyczepa holownicza
31	20*	Lampa przeciwmgielna, światła do jazdy dziennej (DRL)
32	—	Nieużywany
33	15*	Lampa parkowa, centralny moduł bezpieczeństwa
34	—	Nieużywany
35	—	Nieużywany
36	—	Nieużywany
37	—	Nieużywany
38	10*	Lewy reflektor mijania
39	—	Nieużywany
40	—	Nieużywany
41	20*	Podgrzewane czujniki tlenu
42	10*	Prawy reflektor mijania
43	—	Nieużywany
44	—	Nieużywany
45A	—	Przekaźnik wysokiego/niskiego stanu wycieraczek
45B	—	Przekaźnik parkowania/pracy wycieraczek
46A	—	Przekaźnik pompy paliwa
46B	—	Przekaźnik holowniczy przyczepy
47A	—	Przekaźnik elektromagnetyczny sprzęgła klimatyzacji
47B	—	Przekaźnik pompy spryskiwacza przedniego
48A	—	Przekaźnik świateł przeciwmgielnych
48B	—	Przekaźnik świateł przeciwmgielnych
51	—	Nieużywany
52	—	Nieużywany
53	—	Dioda modułu sterującego układu napędowego (PCM)
54	—	Przekaźnik modułu sterującego układu napędowego (PCM)
55	—	Przekaźnik silnika dmuchawy
56	—	Przekaźnik rozrusznika
* Mini bezpieczniki ** Maxi bezpieczniki
