Lincoln MKX (2011-2015) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
30 stycznia, 2023

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Lincoln MKX

Dotyczy pojazdów wyprodukowanych w latach:

2011, 2012, 2013, 2014, 2015.

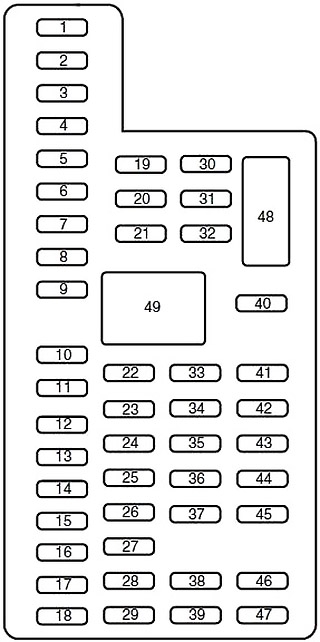

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się za panelem wykończeniowym po lewej stronie miejsca na nogi kierowcy, w pobliżu hamulca postojowego.

Aby zdjąć panel wykończeniowy, przesuń dźwignię zwalniającą w prawo, a następnie wyciągnij panel wykończeniowy. Aby ponownie zainstalować panel wykończeniowy, wyrównaj wypustki na spodzie panelu z rowkami, dociśnij panel i przesuń dźwignię zwalniającą w lewo, aby zabezpieczyć panel.

Lincoln MKX (2011-2015) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30	Inteligentna przednia szyba kierowcy
2	15	–
3	30	Inteligentne okno pasażera z przodu
4	10	Lampy na żądanie
5	20	Głośnik niskotonowy
6	5	Moduł częstotliwości radiowej
7	7,5	Przełącznik zasilania lusterek, przełącznik fotela z pamięcią, moduł fotela kierowcy
8	10	–
9	10	Elektryczna klapa bagażnika
10	10	Przekaźnik pracy/akcesoriów
11	10	Zestaw wskaźników tablicy rozdzielczej, wyświetlacz przezierny (head-up)
12	15	Oświetlenie wewnętrzne, Lampy kałużowe, Podświetlenie
13	15	Prawe światła skrętu/stopu i kierunkowskazy
14	15	Lewe światła kierunkowskazu/stopu i kierunkowskazy
15	15	Światła cofania, światła stopu (wysokie)
16	10	Światła mijania (prawe)
17	10	Światła mijania (lewe)
18	10	Oświetlenie klawiatury, blokada zmiany biegów hamulca (BSI), panel bezpieczników w przedziale pasażerskim, dioda LED przycisku Start, pasywny system antykradzieżowy (PATS), budzenie modułu sterującego układu napędowego (PCM), włączanie zasilania drugiego rzędu
19	20	Wzmacniacz dźwięku
20	20	Przekaźniki blokady/odblokowania – pojazdy bez inteligentnego dostępu (IA)
21	10	–
22	20	Przekaźnik klaksonu
23	15	Sterowanie na kierownicy, Inteligentny dostęp (IA), Przełącznik reflektorów
24	15	Elektrycznie odchylana/teleskopowa kolumna kierownicy, Diagnostyka pokładowa (OBDII)
25	15	Zwolnienie klapy bagażnika
26	5	Moduł globalnego systemu pozycjonowania (GPS).
27	20	Inteligentny dostęp (IA)
28	15	Wyłącznik zapłonu (bez inteligentnego dostępu), Elektromagnes blokady kluczyka, Start przyciskiem (z inteligentnym dostępem)
29	20	Radio, elektroniczny panel wykończeniowy, moduł SYNC®
30	15	Przednie światła postojowe
31	5	–
32	15	Szyberdach, elektrycznie sterowane szyby, kompas/automatycznie przyciemniane lusterko wsteczne
33	10	–
34	10	System wykrywania cofania, kamera cofania, monitor martwego pola, moduł podgrzewanego tylnego siedzenia
35	5	Wyświetlacz przezierny
36	10	Podgrzewana kierownica
37	10	Kontrola klimatu
38	10	–
39	15	Reflektory świateł drogowych
40	10	Tylne światła postojowe, oświetlenie tablicy rejestracyjnej
41	7,5	Czujnik klasyfikacji pasażerów (OCS), moduł kontroli pasów bezpieczeństwa
42	5	–
43	10	–
44	10	–
45	5	–
46	10	Kontrola klimatu
47	15	Światła przeciwmgielne, lusterka sygnalizacyjne LED
48	30	Wyłącznik automatyczny: elektryczne szyby (elektrycznie sterowane tylne szyby)
Przekaźnik
49	Opóźniony dodatek

Zobacz także: Lincoln Continental (2017-2020) - skrzynka bezpieczników i przekaźników

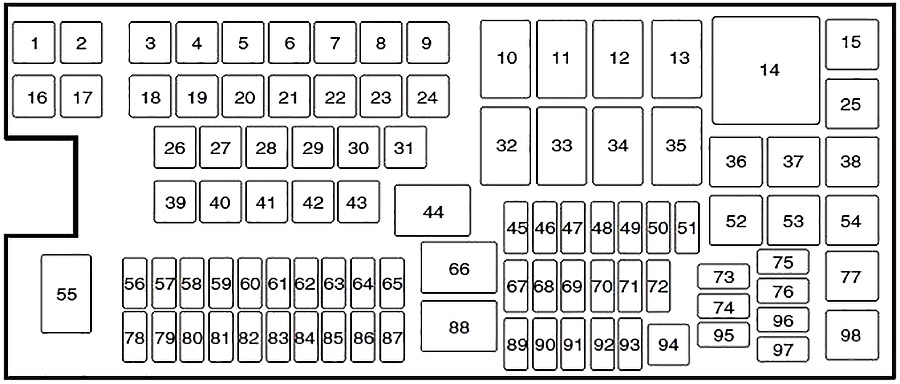

Schemat skrzynki bezpieczników komory silnika

Skrzynka rozdzielcza znajduje się w komorze silnika. Skrzynka rozdzielcza zawiera bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Lincoln MKX (2011-2015) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	–	–
2	–	–
3	–	–
4	30	Wycieraczki
5	40	Pompa układu przeciwblokującego (ABS).
6	–	–
7	30	Elektryczna klapa bagażnika
8	20	Szyberdach
9	20	Punkt zasilania nr 2 (tył konsoli)
16	–	–
17	–	–
18	40	Silnik dmuchawy
19	30	Rozrusznik
20	20	Punkt zasilania nr 1 (pojemnik na konsolę)
21	20	Punkt zasilania w przestrzeni ładunkowej
22	–	–
23	30	Moduł fotela kierowcy
24	–	–
25	–	–
26	40	Odmrażacz tylnej szyby
27	20	Przedni punkt zasilania/zapalniczka
28	30	Klimatyzowane fotele
29	–	–
30	30	Podgrzewane tylne siedzenia
31	–	–
39	40	Wentylator chłodzący (pojazdy z przyczepą holowniczą)
39	60	Wentylator chłodzący (pojazdy bez holowanej przyczepy)
40	40	Wentylator chłodzący (tylko holowanie przyczepy)
41	–	–
42	30	Siedzenie pasażera
43	30	2011: Zawory układu przeciwblokującego
43	25	2012-2015: Zawory układu przeciwblokującego
45	5	Czujnik deszczu
46	–	–
47	–	–
48	–	–
49	–	–
50	15	Podgrzewane lusterko
51	–	–
56	–	–
57	20	Lewe reflektory wyładowcze o dużej intensywności (HID).
58	10	Czujnik alternatora
59	10	Włącznik/wyłącznik hamulca
60	–	–
61	10	Odblokowanie tylnego siedzenia
62	10	Sprzęgło klimatyzacji
63	15	Przekaźnik świateł stopu/kierunkowskazu przyczepy
64	20	Silnik tylnej wycieraczki
65	15	Pompa paliwowa
67	20	Moc pojazdu (VPWR) #2
68	15	VPWR nr 4
69	15	VPWR nr 1
70	10	Przekaźnik klimatyzacji, moduł napędu na wszystkie koła
71	–	–
72	–	–
73	–	–
74	–	–
76	–	–
78	20	Prawe reflektory wyładowcze dużej intensywności (HID).
79	5	Adaptacyjny tempomat
80	–	–
81	–	–
82	15	Spryskiwacz tylny
83	–	–
84	20	Światła postojowe do holowania przyczepy
85	–	–
86	7,5	Podtrzymywanie aktywności PCM, przekaźnik PCM
87	5	Przekaźnik pracy/rozruchu
89	5	Oświetlenie adaptacyjne
90	10	PCM
91	10	Adaptacyjny tempomat
92	10	Moduł ABS
93	5	Przekaźnik silnika dmuchawy/tylnego odszraniacza
94	30	Uruchom/uruchom tablicę bezpieczników w przedziale pasażerskim
95	–	–
96	–	–
97	–	–
Dioda
75	Sprzęgło klimatyzacji
Przekaźnik
10	–
11	Odszraniacz tylnej szyby/podgrzewane lusterko
12	–
13	Rozrusznik
14	–
15	Pompa paliwowa
32	–
33	–
34	Silnik dmuchawy
35	–
36	Tylne siedzenie
37	Przekaźnik świateł stopu/kierunkowskazu prawej przyczepy
38	–
44	Spryskiwacz tylny
52	–
53	Lewe światła stopu/kierunkowskazu przyczepy
54	–
55	Wycieraczka
66	Moduł sterujący układu napędowego (PCM)
77	Światła postojowe do holowania przyczepy
88	Rozrusznik
98	Sprzęgło klimatyzacji
