Land Rover Range Rover Evoque (2012-2015) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 7 grudnia, 2022

Schematy skrzynek bezpieczników i przekaźników – Land Rover Range Rover Evoque L538

Dotyczy pojazdów wyprodukowanych w latach:

2012, 2013, 2014, 2015.

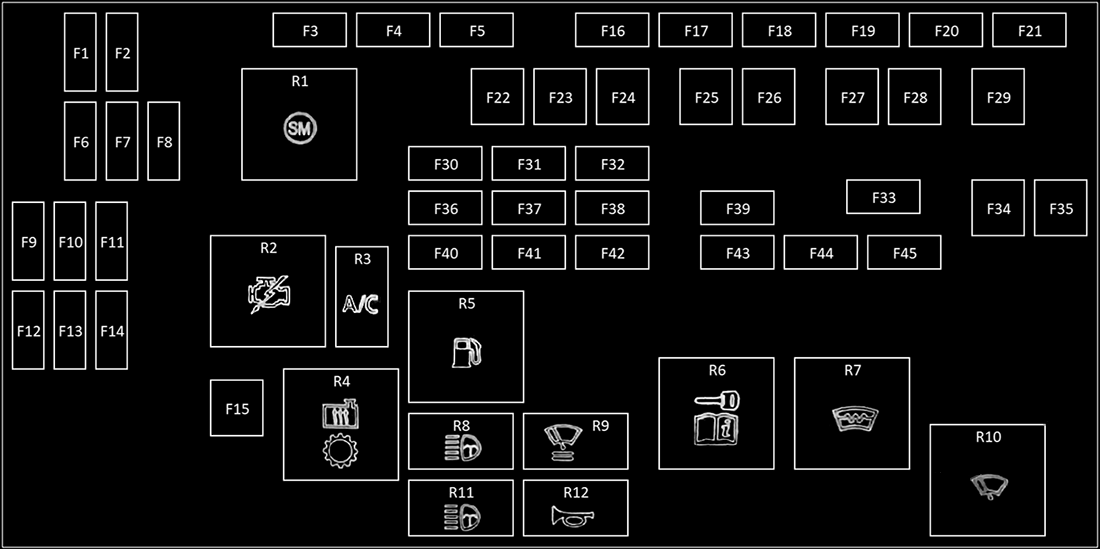

Schemat skrzynki bezpieczników komory silnika

  1. Usuń dwa plastikowe mocowania.
  2. Pociągnij rurkę do góry, aby uwolnić ją ze skrzynki powietrznej.
  3. Rozepnij zakładki. Teraz można otworzyć skrzynkę bezpieczników.

Numer Ampery [A] Opis
1 Dioda Zasilanie układu sterowania silnikiem
2 5 Zasilanie modułu napięciowego
3 80 Wentylatory chłodzące
4 60 Olej napędowy — Świece żarowe
5 80 Elektryczne wspomaganie kierownicy (EPAS)
6 15 Czujniki tlenu
7 5 Zarządzanie silnikiem, sprzęgło sprężarki klimatyzacji (A/C), inteligentny silnik stop/start
8 20 System zarządzania silnikiem (2,0 l benzyna. 2,2 l olej napędowy)
9 10 Olej napędowy — czujniki silnika.
System zarządzania silnikiem (2,0 l oleju napędowego. 2,2 l oleju napędowego).
Płyn do układów wydechowych silników wysokoprężnych (DEF) (2,0 l oleju napędowego)
10 20 Automatyczna skrzynia
11 10 Olej napędowy i benzyna — czujniki silnika
12 15 Olej napędowy — obejście układu recyrkulacji spalin (EGR), czujnik obecności wody w paliwie
12 15 Benzyna – Cewki zapłonowe
13 10 Sprzęgło sprężarki klimatyzacji
14 10/15 System zarządzania silnikiem (2,0 l benzyna. 2,2 l olej napędowy)
15 40 Rozrusznik
16 100 Grzałka PTC
17 60 Skrzynka bezpieczników w przedziale pasażerskim
18 60 Skrzynka bezpieczników w przedziale pasażerskim
19 60 Skrzynka bezpieczników w bagażniku
20 60 Skrzynka bezpieczników w bagażniku
21 60 Moduł jakości napięcia, skrzynka bezpieczników w bagażniku
22 30 Wycieraczki przednie
23 40 Skrzynka bezpieczników w przedziale pasażerskim
24 30
25 30 System antywłamaniowy
26 40 System antywłamaniowy
27 40 Skrzynka bezpieczników w przedziale pasażerskim
28 40 Dmuchawa nagrzewnicy
29 30 Elektryczny hamulec przyczepy — Australia
30 15 Spryskiwacz reflektora
31 15 Klakson
32 20 Nagrzewnica pomocnicza
32 20 Układ przeciwblokujący (ABS)
33 5 Cewki przekaźników – Klakson, Podgrzewana przednia szyba, Pompa paliwa, Wydłużony zapłon
34 40 Lewa strona, Podgrzewana przednia szyba
35 40 Prawa strona, Podgrzewana przednia szyba
36 5 Pomocnicza pompa wodna
37 20 Pompa paliwowa
38 5 Moduł kierownicy
39 5 Adaptacyjny tempomat (ACC)
40 5 System adaptacyjnego oświetlenia przedniego (AFS) — prawy reflektor
41 5 System adaptacyjnego oświetlenia przedniego (AFS) — lewy reflektor
42 5 Sterowanie reflektorami, jednostka sterująca dynamicznym poziomowaniem reflektorów, kamera cofania
43 5 Wspomaganie świateł drogowych, kamera cofania, cewki przekaźnika klimatyzacji/podgrzewanego siedzenia
44 10 Podgrzewana kierownica
45 5 Diesel – Pomocnicza pompa wodna, czujnik wody w paliwie
Zobacz także:  Land Rover Freelander L314 (1998-2006) - skrzynka bezpieczników i przekaźników

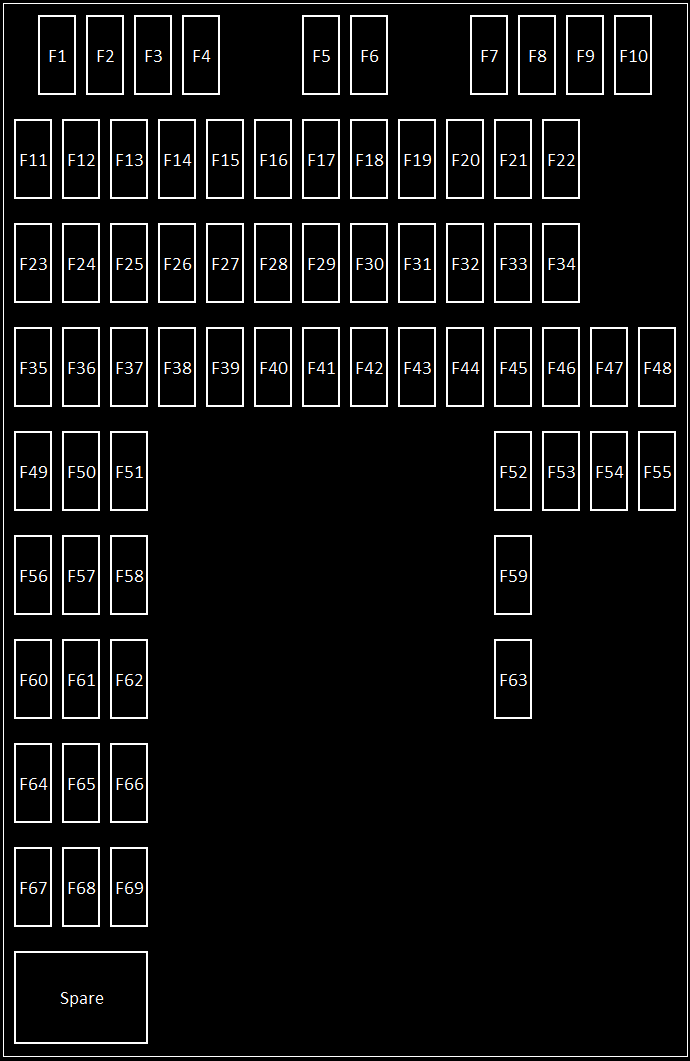

Schemat skrzynki bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników w przedziale pasażerskim (górna): Otwórz schowek i wyjmij panel z wyłożenia schowka.
Skrzynka bezpieczników w przedziale pasażerskim (dolna): Zdjąć dolny panel dostępu.

Numer Ampery [A] Opis
1 5 Inteligentny odbiornik kluczy. Czujnik alarmu. System monitorowania ciśnienia w oponach (TPMS)
2 – –
3 10 Przednie światła przeciwmgielne
4 – –
5 5 Układ zapobiegający blokowaniu się kół podczas hamowania (ABS)
6 5 Skrzynka bezpieczników w komorze silnika/bagażniku
Dynamika adaptacyjna, moduł sterujący elektrycznego mechanizmu różnicowego (E-diff)
7 – –
8 25 Moduł drzwi pasażera
9 5 Elektryczny hamulec postojowy
10 5 Podgrzewane dysze spryskiwaczy
11 10 Przyczepa ze światłem cofania
12 5 Światła cofania
13 – –
14 5 Przełącznik pedału hamulca
15 30 Podgrzewana tylna szyba
16 5 Elektryczne wspomaganie kierownicy
17 5 Moduł kontroli dostępu bezkluczykowego
18 – –
19 5 Moduł sterujący zarządzania silnikiem
20 5 Tempomat adaptacyjny (ACC)
21 5 Jednostka sterująca nagrzewnicy PTC, przełącznik konsoli środkowej, przełącznik deski rozdzielczej silnika zaburtowego
22 5 Automatyczna skrzynia
23 – –
24 5 Prawe tylne światło przeciwmgłowe
25 5 Lewe tylne światło przeciwmgielne
26 – –
27 10 Światła pozycyjne przyczepy
28 – –
29 – –
30 – –
31 5 Czujnik deszczu, Przełącznik lampy pomocniczej, Moduł napięciowy, Czujnik wilgotności, Lampka wyłączająca poduszkę powietrzną pasażera
32 25 Moduł drzwi kierowcy
33 – –
34 10 Blokada klapki wlewu paliwa, Odblokowanie klapki wlewu paliwa
35 – –
36 5 Sygnalizator akustyczny zasilany bateryjnie
37 20 Moduł kontroli dostępu bezkluczykowego
38 15 Spryskiwacz przedniej szyby
39 25 Moduł drzwi tylnych lewych
40 5 Przełącznik szyby drzwi kierowcy, zegar, układ logiczny lędźwiowego przedniego siedzenia
41 – –
42 30 Przednie siedzenie kierowcy
43 15 Spryskiwacz tylnej szyby
44 25 Moduł prawych tylnych drzwi
45 30 Przednie siedzenie pasażera
46 – –
47 20 Jednostka sterująca roletami przeciwsłonecznymi
48 15 Zasilanie złącza przyczepy
49 – –
50 – –
51 5 Przełączniki na kierownicy
52 20 Zapalniczka
53 20 Gniazdo zasilania akcesoriów Cubby Box
54 – –
55 20 Gniazdo zasilania akcesoriów konsoli tylnej
56 10 Dodatkowy system bezpieczeństwa (SRS)
57 10 Lampy wewnętrzne
58 – –
59 – –
60 5 Czujnik obecności, lampka wyłączająca poduszkę powietrzną pasażera
61 5 Uruchom jednostkę sterującą
62 10 System kontroli klimatu
63 20 Gniazdo zasilania akcesoriów w bagażniku
64 – –
65 – –
66 5 Diagnostyka
67 15 Przyczepa
68 – –
69 15 Automatyczna skrzynia
Zobacz także:  Land Rover Range Rover Sport (2016-2022) - skrzynka bezpieczników i przekaźników

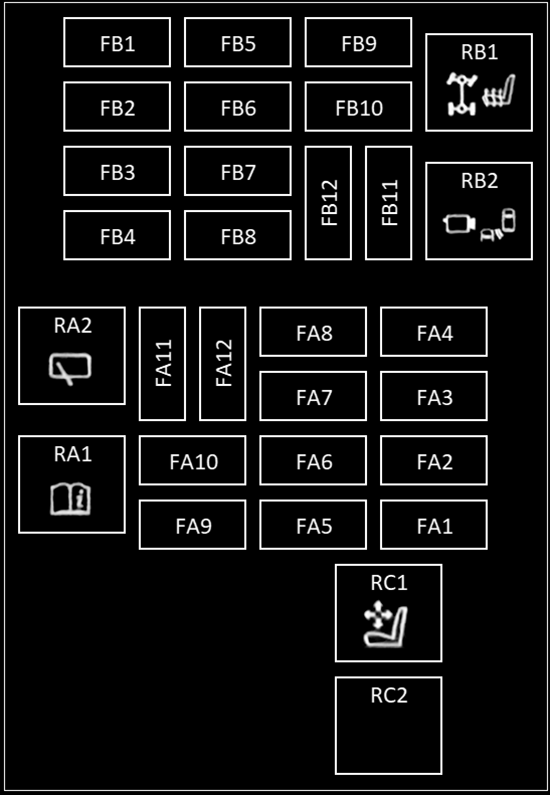

Schemat skrzynki bezpieczników przedziału bagażowego

Górne i dolne skrzynki bezpieczników znajdują się za panelem po lewej stronie bagażnika.
Zdejmij panel z lewej bocznej okładziny bagażnika.

Skrzynka bezpieczników pod podłogą znajduje się pod podłogą w bagażniku.

2012-2014

Numer Ampery [A] Opis
FA1 10 Ekran dotykowy
FA2 15 Moduł radiowy
FA3 10 Cyfrowy moduł radiowo-telewizyjny
FA4 15 Rozrywka dla tylnych siedzeń
FA5 5 Przełączniki siedzeń
FA6 30 Elektryczny hamulec postojowy
FA7 15 Tylna wycieraczka
FA8 30 Elektryczny hamulec postojowy
FA9 – –
FA10 5 Wzmacniacz
FA11 40 Wzmacniacz
FA12 – –
FB1 5 Dynamika adaptacyjna
FB2 15 E moduł różnicowy
FB3 15 Podgrzewacz fotela kierowcy
FB4 15 Podgrzewacz siedzenia pasażera
FB5 30 Dynamika adaptacyjna
FB6 25 Elektryczna klapa tylna
FB7 5 Odbiornik RF nagrzewnicy paliwowej
FB8 10 Klaster instrumentów
FB9 5 Kamera zbliżeniowa
FB10 5 Monitorowanie martwego pola
FB11 – –
FB12 – –
Zobacz także:  Land Rover Freelander II LR2 (L359) (2006-2014) - skrzynka bezpieczników i przekaźników



2015

Numer Ampery [A] Opis
FB1 5 Dynamika adaptacyjna
FB2 15 Elektryczny moduł sterujący różnicowego (E-diff)
FB3 10 Centrum wiadomości
FB4 5 Moduł bramy
FB5 30 Dynamika adaptacyjna
FB6 25 Elektryczna klapa tylna
FB7 5 Odbiornik nagrzewnicy pomocniczej
FB8 5 Przełączniki fotela kierowcy/pasażera
FB9 – –
FB10 10 Monitorowanie martwego pola (BSM), kamera cofania
FB11 40 Wzmacniacz dźwięku
FB12 – –
FA1 30 Elektryczny moduł sterujący różnicowego (E-diff)
FA2 15 Tylna wycieraczka
FA3 5 Elektryczny moduł sterujący różnicowego (E-diff)
FA4 10 Telematyka drogowa
FA5 20 Podgrzewany/klimatyzowany fotel kierowcy
FA6 20 Fotel pasażera podgrzewany/klimatyzowany
FA7 5 Moduł wykrywania brodzenia
FA8 5 Wewnętrzne ściemniane lusterko/asystent świateł drogowych
FA9 20 Podgrzewane tylne siedzenie po lewej stronie
FA10 20 Podgrzewane prawe tylne siedzenie
FA11 30 Elektryczny hamulec postojowy (EPB)
FA12 30 Elektryczny hamulec postojowy (EPB)
Skrzynka bezpieczników pod podłogą
1 15 Ekran dotykowy, Zintegrowany panel sterowania z przodu
2 10 Wzmacniacz dźwięku
3 – –
4 10 Nawigacja, tuner telewizyjny
5 15 Jednostka główna audio
6 15 Panel wejścia/wyjścia audio-wideo
7 – –
8 – –
9 – –
10 – –
11 – –
12 – –
13 – –
14 – –
15 15 Zintegrowane przednie i tylne panele sterowania ogrzewaniem i wentylacją
16 20 Nagrzewnica zasilana paliwem
