Schematy skrzynek bezpieczników i przekaźników – Land Rover Discovery Sport (L550)

Dotyczy pojazdów wyprodukowanych w latach:

2015, 2016, 2017, 2018, 2019.

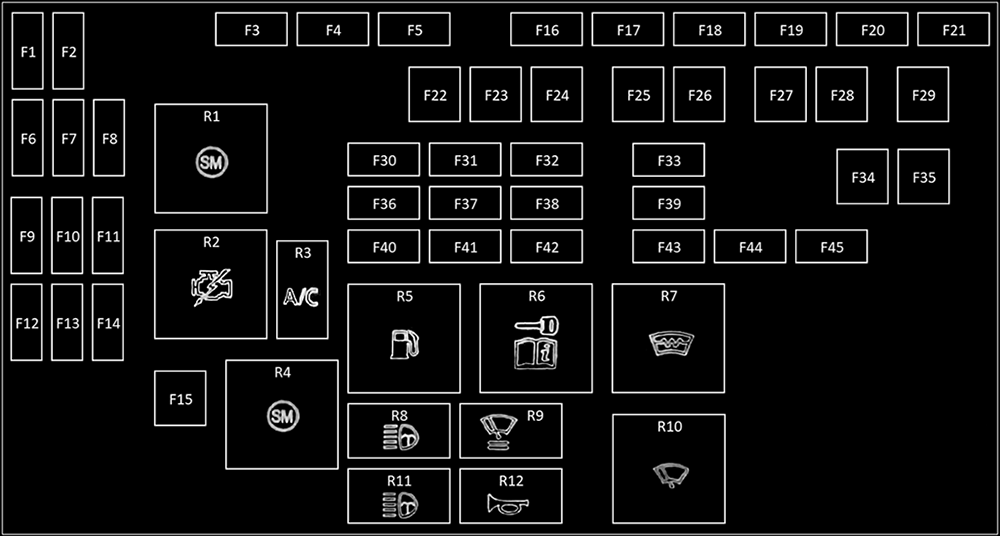

Skrzynka bezpieczników komory silnika

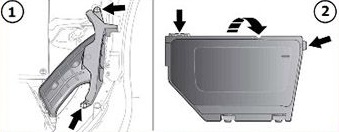

Usuń 2 plastikowe mocowania (patrz ilustracja) i pociągnij rurkę do góry, aby uwolnić ją ze skrzynki powietrznej.
Odblokuj zatrzaski (strzałki), aby zwolnić pokrywę skrzynki bezpieczników.

Numer	Ampery [A]	Opis
1	5/30	2015: Czujnik rozrusznika. 2016: Rozrusznik (silnik benzynowy 2,0 l) / System zarządzania silnikiem (silnik wysokoprężny 2,0 l). 2017: System zarządzania silnikiem. 2018-2019: System zarządzania silnikiem (tylko olej napędowy).
2	5	2015: Moduł jakości napięcia. 2016: Zarządzanie energią elektryczną (olej napędowy). 2017-2019: Zarządzanie energią elektryczną (tylko olej napędowy). System zarządzania silnikiem (tylko benzyna).
3	80	2015: Wentylatory chłodzące. 2016-2019: Wspomaganie kierownicy.
4	60	Świece żarowe (tylko olej napędowy).
Reklama
5	80/100	2015: Elektryczne wspomaganie kierownicy (EPAS). 2016-2019: Chłodzenie silnika.
6	10/15	2015: Czujniki tlenu. 2016-2019: System zarządzania silnikiem.
7	15	2017: System zarządzania silnikiem
8	20/15	System zarządzania silnikiem
9	10	2015: Diesel – Czujniki silnika. 2016-2019: System zarządzania silnikiem. Płyn do układów wydechowych silników wysokoprężnych (DEF) (tylko olej napędowy).
10	–	–
11	10	2015: Olej napędowy i benzyna – Czujniki silnika. 2016-2019: System zarządzania silnikiem.
12	10/15	2015: Olej napędowy — obejście układu recyrkulacji spalin (EGR), czujnik wody w paliwie / benzyna — cewki zapłonowe. 2016-2019: System zarządzania silnikiem
13	–	–
14	10/15	2015: Diesel – Czujniki silnika / Benzyna – Czujniki tlenu. 2016-2017: System zarządzania silnikiem. 2018-2019: Chłodzenie silnika (tylko benzyna) / System zarządzania silnikiem (tylko olej napędowy).
15	40	2015-2016: Rozrusznik. 2017-2019: System zarządzania silnikiem.
16	100	Nagrzewnica pomocnicza.
17	60	Skrzynka bezpieczników w przedziale pasażerskim
18	60	Skrzynka bezpieczników w przedziale pasażerskim
19	60	Skrzynka bezpieczników w bagażniku
20	60	Skrzynka bezpieczników w bagażniku
21	60	2015: Moduł jakości napięcia. 2016-2019: Zarządzanie energią elektryczną.
22	30	Wycieraczki przedniej szyby
23	40	Skrzynka bezpieczników w przedziale pasażerskim
24	30	2015-2016: Diesel – Rozrusznik. 2017-2019: Rozrusznik (tylko diesel automatyczny i benzyna).
Reklama
25	40	Układ zapobiegający blokowaniu się kół podczas hamowania (ABS)
26	40	Układ zapobiegający blokowaniu się kół podczas hamowania (ABS)
27	40	Skrzynka bezpieczników w przedziale pasażerskim
28	40	Silnik dmuchawy nagrzewnicy
29	30	Elektryczny hamulec przyczepy (Australia)
30	15	Spryskiwacz reflektora
31	15	Klakson
32	10	Sprzęgło klimatyzacji
33	5	Klakson, podgrzewana przednia szyba, pompa paliwa
34	40	Podgrzewana przednia szyba – lewa strona
35	40	Podgrzewana przednia szyba – prawa strona
36	5	2015: System zarządzania silnikiem (EMS), sprzęgło klimatyzacji, koło zębate rozrusznika. 2016-2019: System zarządzania silnikiem, Klimatyzacja.
37	20	Pompa paliwowa.
38	5	2015: Moduł kierownicy
39	5	2015: Tempomat adaptacyjny (ACC)
Reklama
40	5	System adaptacyjnego oświetlenia przedniego — prawy reflektor
41	5	System adaptacyjnego oświetlenia przedniego — lewy reflektor
42	5	Jednostka sterująca reflektorów, jednostka sterująca dynamicznego poziomowania reflektorów
43	5	2015: Cewki przekaźnika klimatyzacji/podgrzewanego siedzenia
44	10	Podgrzewana kierownica
45	5	2016-2019: Kierownica.

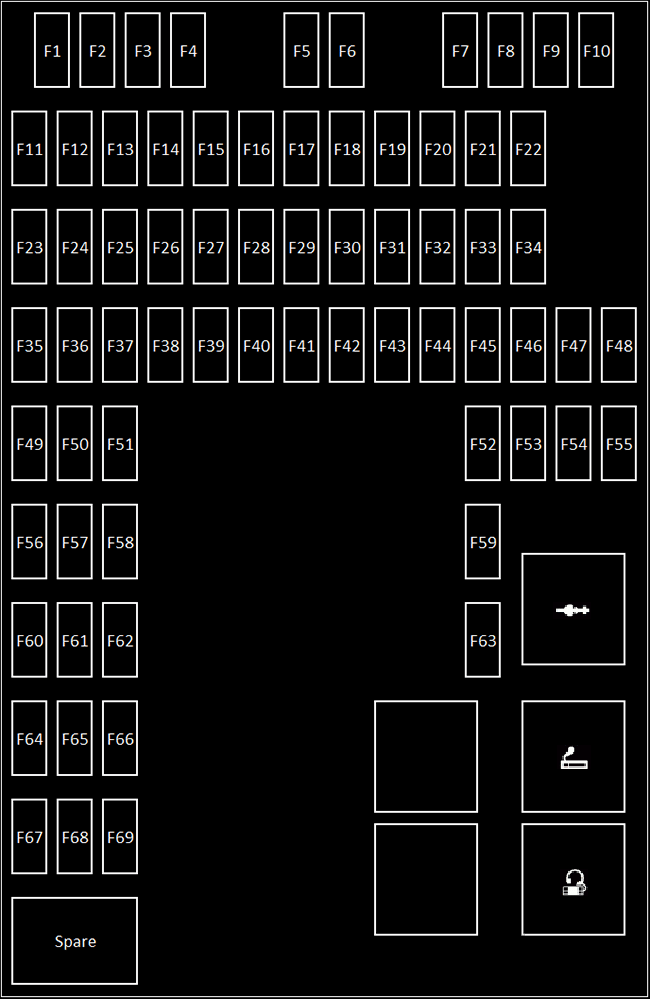

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników w przedziale pasażerskim (górna): Otwórz schowek i wyjmij panel z wyłożenia schowka. Etykieta na panelu pokazuje chronione obwody i lokalizację bezpieczników.
Skrzynka bezpieczników w przedziale pasażerskim (dolna): Zdjąć dolny panel dostępu. Land Rover Discovery Sport (2015-2019) - skrzynka bezpieczników i przekaźników

Zobacz także: Land Rover Discovery IV/LR4 (2009-2016) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	5	Odbiornik inteligentnego kluczyka, czujnik alarmu, system monitorowania ciśnienia w oponach (TPMS)
2	–	–
3	10	Przednie światła przeciwmgielne
4	–	–
5	5	Układ zapobiegający blokowaniu się kół podczas hamowania (ABS)
6	5	Dynamika adaptacyjna, elektryczny moduł sterujący różnicowego (E-diff)
7	–	–
8	25	Moduł drzwi pasażera
9	–	–
10	5	Podgrzewane dysze spryskiwaczy
11	10	Światła cofania przyczepy
12	5	Światła cofania
13	–	–
Reklama
14	5	Przełącznik pedału hamulca
15	30	Podgrzewana tylna szyba
16	5	Elektryczne wspomaganie kierownicy (EPAS)
17	5	Moduł kontroli dostępu bezkluczykowego
18	5	2017-2019: Chłodzenie silnika.
19	5	Moduł sterujący zarządzania silnikiem
20	5	Tempomat adaptacyjny (ACC)
21	5	Przełącznik konsoli środkowej, przełącznik deski rozdzielczej silnika zaburtowego
22	5	Automatyczna skrzynia
23	–	–
24	–	–
25	–	–
26	–	–
27	10	2017-2019: Światła przeciwmgielne przyczepy.
28	–	–
29	–	–
30	–	–
31	5	Czujnik deszczu, Przełącznik lampy pomocniczej, Moduł jakości napięcia, Czujnik wilgotności, Zarządzanie energią elektryczną
32	25	Moduł drzwi kierowcy
33	–	–
34	10	Zamykana klapka wlewu paliwa
35	–	–
36	5	Sygnalizator akustyczny z zasilaniem bateryjnym
37	20	Moduł kontroli dostępu bezkluczykowego
38	15	Spryskiwacz przedniej szyby
39	25	Moduł lewych tylnych drzwi
40	5	Przełącznik szyby w drzwiach kierowcy
41	5	Moduł bramy
42	30	Przednie siedzenie kierowcy
43	15	Spryskiwacz tylnej szyby
Reklama
44	25	Moduł prawych tylnych drzwi
45	30	Fotel pasażera z przodu
46	–	–
47	20	Jednostka sterująca roletami przeciwsłonecznymi
48	15	Zasilanie złącza przyczepy
49	–	–
50	–	–
51	5	Przełączniki na kierownicy
52	20	Zapalniczka
53	20	Gniazdo zasilania akcesoriów Cubby Box
54	–	–
55	20	Gniazdo zasilania akcesoriów konsoli tylnej
56	10	Dodatkowy system przytrzymujący (SRS)
57	10	Lampy wewnętrzne
58	–	–
59	–	–
60	5	Czujnik obecności, lampka wyłączająca poduszkę powietrzną pasażera
61	5	Rozruch silnika
62	–	–
63	20	Gniazdo zasilania akcesoriów w przestrzeni ładunkowej
64	–	–
65	–	–
66	5	Diagnostyka
67	15	Przyczepa
68	–	–
69	15	Automatyczna skrzynia

Zobacz także: Land Rover Range Rover (2016-2022) - skrzynka bezpieczników i przekaźników

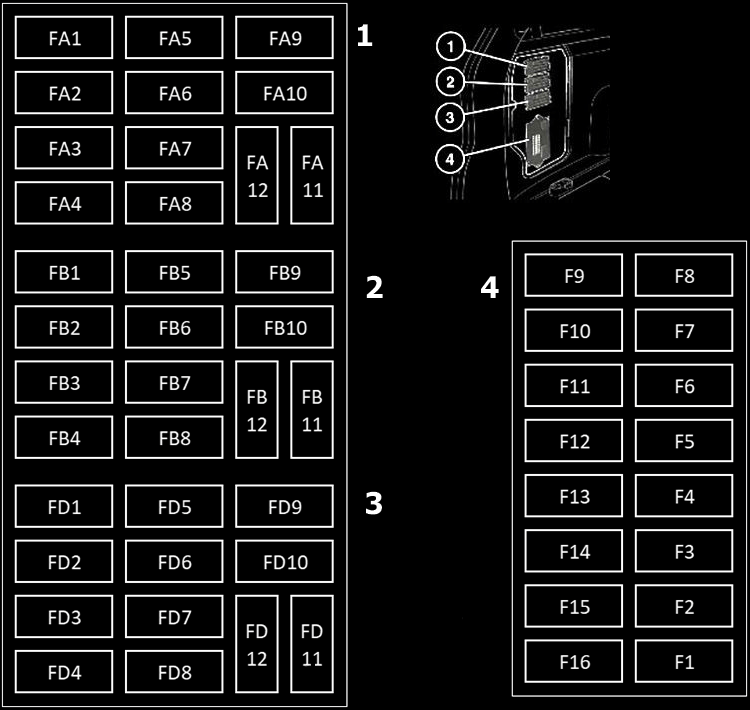

Skrzynka bezpieczników przestrzeni ładunkowej

Obróć zatrzask i zdejmij panel z lewego poszycia bagażnika.

Numer	Ampery [A]	Opis
FA1	30	Napęd na wszystkie koła (AWD) — odłącz i wydajniejszy układ napędowy
FA2	15	Przekaźnik tylnej wycieraczki
FA3	5	Napęd na wszystkie koła (AWD) — dynamiczny układ napędowy
Reklama
FA4	10	Moduł telematyczny
FA5	20	Moduł podgrzewanego fotela kierowcy
FA6	20	Moduł ogrzewania tylnych siedzeń (lewa strona)
FA7	5	Moduł wykrywania brodzenia
FA8	–	–
FA9	–	–
FA10	20	Klimatyzacja z tyłu
FA11	30	Wysuwany hak holowniczy.
FA12	25	2017-2019: Płyn do układów wydechowych silników wysokoprężnych (DEF).
FB1	–	–
FB2	–	–
FB3	10	Tablica przyrządów
FB4	5	Moduł bramy diagnostycznej
FB5	5	Moduł sterujący automatycznych świateł drogowych (wspomaganie świateł drogowych).
FB6	5	Kamera zbliżeniowa lub kamera cofania
FB7	5	Monitor martwego pola (BSM)
FB8	10	Wyświetlacz przezierny, head-up
FB9	–	–
FB10	5	2016-2019: Tempomat adaptacyjny (ACC)
FB11	40	Wzmacniacz dźwięku
FB12	20	2016-2019: Wzmacniacz audio
FD1	20	Moduł podgrzewanego siedzenia pasażera z przodu
FD2	20	Moduł ogrzewania tylnych siedzeń (prawa strona)
FD3	10	Porty USB z tyłu i w schowku podręcznym
FD4	–	–
FD5	30	2015: Magnaride. 2016-2019: Zawieszenie adaptacyjne.
FD6	25	Elektryczna klapa tylna
FD7	5	2015: Odbiornik FBH. 2016-2019: Nagrzewnica pomocnicza.
FD8	5	2016-2019: Pomocnicza pompa płynu chłodzącego.
FD9	5	Przekaźnik komfortu
FD10	25	2017-2019: Pompa paliwa (tylko pojazdy rosyjskie i indyjskie).
FD11	40	2016: Płyn do układów wydechowych silników wysokoprężnych (DEF).
FD12	–	–
1	15	Ekran dotykowy, Zintegrowany panel sterowania z przodu
2	10	2015: Wzmacniacz audio. 2016-2019: Wzmacniacz audio. Panel wejścia/wyjścia audio-wideo.
3	10	Tylna klapa sterowana gestem
4	10	Nawigacja, Tuner telewizyjny, Telefon
5	15	Jednostka główna audio
6	15	Siłowniki tylnych siedzeń, panel wejścia/wyjścia audio-wideo
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	–	–
13	–	–
14	–	–
15	15	Zintegrowane panele sterowania z przodu i z tyłu – ogrzewanie i wentylacja
16	20	2015-2016: Nagrzewnica wspomagająca na paliwo. 2017-2019: Nagrzewnica pomocnicza.
