Land Rover Discovery III/LR3 (L319) (2004-2009) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 24 grudnia, 2021

Schematy skrzynek bezpieczników i przekaźników – Land Rover Discovery III/LR3 (L319)

Dotyczy pojazdów wyprodukowanych w latach:

2004, 2005, 2006, 2007, 2008, 2009.

Za zapalniczkę w Land Roverze Discovery III/LR3 (L319) odpowiada bezpiecznik 19 (dodatkowe gniazdo zasilania w drugim rzędzie), 34 (dodatkowe gniazdo zasilania w przednich siedzeniach), 47 (dodatkowe gniazdo zasilania w trzecim rzędzie) i 55 (zapalniczka) w skrzynce bezpieczników tablicy rozdzielczej.

Skrzynka bezpieczników tablicy rozdzielczej

Lokalizacja skrzynki bezpieczników

Skrzynka bezpieczników znajduje się za schowkiem.

Schemat skrzynki bezpieczników

Przyporządkowanie bezpieczników w tablicy rozdzielczej

Numer Opis Ampery [A]
1 Lampy wewnętrzne – lampka schowka podręcznego, lampka lusterka kosmetycznego, lampki mapowe, przełączane lampy dachowe;

Fotele elektryczne (bez pamięci).

 10
2 Światła boczne prawe 10
3 do 2005 roku:

Lampy (Theatre lamps).

 10
4 Światła boczne lewe 10
5 Światła cofania 10
6 Światło cofania przyczepy 10
7 Okno kierowcy 25
8 Odbiór przyczepy (zasilanie z akumulatora) 30
9 do 2006 r .:

SRS;

od 2007 r .:

Poduszki powietrzne.

 5
10 – –
11 Pompa spryskiwacza 15/10
12 Klakson 15
13 Ogrzewana szyba tylna 25
14 Lampa boczna przyczepy 10
15 Światła hamowania;

Wyłącznik hamulca.

 15
16 Składane lusterka 10
17 Tylne prawe okno 20
18 Czujnik deszczu;

Czujnik światła otoczenia (lampy samochodowe).

 5
19 Dodatkowe gniazdo zasilania – siedzenia drugiego rzędu 15
20 Szyberdach 15
21 Okno pasażera 25
22 Odbiór przyczepy (zasilanie zapłonu) 10
23 – –
24 Skrzynka transferowa – centralny mechanizm różnicowy;

Dopasowanie terenowe (Terrain Response).

 5
25 Moduł sterujący silnika (ECM) 5
26 Sygnalizator akustyczny ze wspomaganiem bateryjnym 5
27 Adaptacyjne oświetlenie przednie;

Poziomowanie reflektorów.

 10
28 Skrzynka bezpieczników komory silnika – zapłon 5
29 Elektryczne sterowanie siedzenia pasażera 30
30 – –
31 Szyba tylna lewa 20
32 Tylne światła przeciwmgielne 15
33 Regulacja lusterek;

Automatyczna skrzynia biegów;

Elektryczny fotel pasażera (do 2005 r.).

 5
34 Dodatkowe gniazdo zasilania – przednie siedzenia 15
35 Sterownik zawieszenia pneumatycznego 5
36 Czujnik parkowania (Park Distance Control);

System monitorowania ciśnienia w oponach

 5
37 Dynamiczna kontrola stabilności 5
38 Przednie światła przeciwmgielne 15
39 Pakiet instrumentów 5
40 Key-in sense 5
41 Elektryczny hamulec postojowy (EPB) 5
42 Wzmacniacz dźwięku 30
43 Odbiornik częstotliwości radiowych;

System monitorowania ciśnienia w oponach.

 10
44 Przełącznik automatycznej skrzyni biegów 5
45 – –
46 Elektryczny fotel kierowcy 30
47 Dodatkowe gniazdo zasilania – siedzenia trzeciego rzędu 15
48 Tylna wycieraczka 15
49 Centralny zamek 30
50 Elektryczny siłownik klapki paliwa 10
51 ECU klimatyzacji 10
52 Telefon;

Centrum komunikatów drogowych.

 5
53 Moduł multimedialny;

Jednostka audio;

Odtwarzacz DVD.

 15
54 Fotel elektryczny – pamięć, pompa lędźwiowa 5
55 Zapalniczka 15
56 Adaptacyjne oświetlenie przednie (jednostka lewa) 10
57 Moduł rozrywki na tylnych siedzeniach 10
58 Telefon;

Ekran dotykowy;

Moduł multimedialny;

Tuner TV.

 10
59 Lodówka Box Cubby 10
60 Moduł sterujący silnika (ECM) 5
61 Adaptacyjne oświetlenie przednie (jednostka prawa) 10
62 Światła mijania;

Lampy samochodowe.

 5
63 Gniazdo diagnostyczne 10
64 Sterownik automatycznej skrzyni biegów 5
65 – –
66 Przełącznik HDC;

Przełącznik hamulca;

Czujnik kąta skrętu;

Przełącznik DSC.

 5
67 Lampy samochodowe 5
68 Pakiet instrumentów 5
69 Lusterka wewnętrzne z funkcją automatycznego ściemniania;

Lusterko elektrochromatyczne;

Homelink (do 2005 r.).

 5

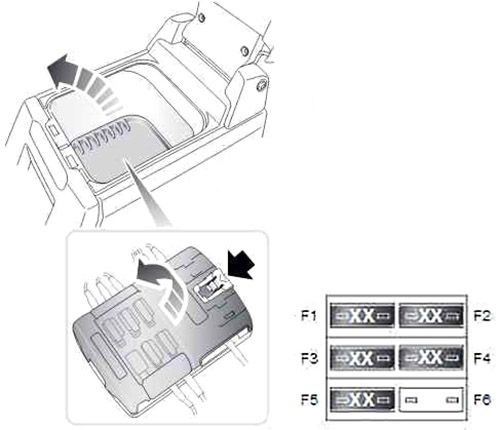

Skrzynka bezpieczników satelitarnych

Znajduje się w podstawie schowka w konsoli środkowej.

Numer Opis Ampery [A]
1 Telefon pokładowy 5
2 Syrena 20
3 Ukryte lampy 5
4 Sygnał radiow 10
5 Monitor stanu akumulatora 3
6 Dodatkowe wyposażenie 30

Skrzynka bezpiecznikowa komory silnika

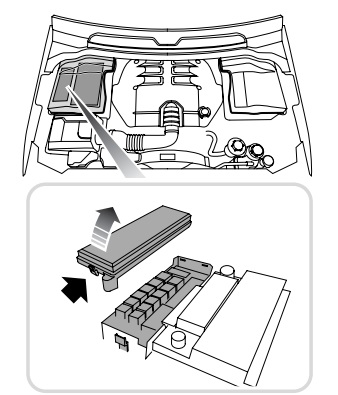

Lokalizacja skrzynki bezpieczników

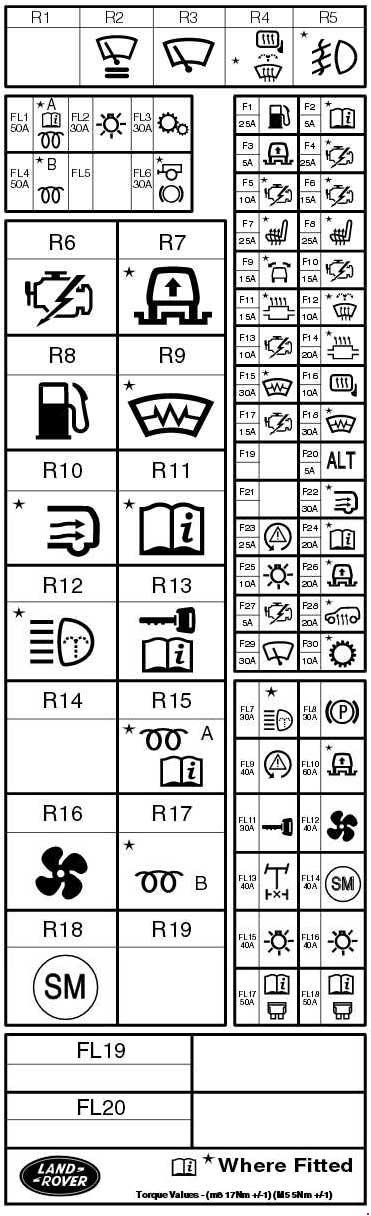

Schemat skrzynki bezpieczników

Przyporządkowanie bezpieczników w komorze silnika

Numer Opis Ampery [A]
1 Pompa paliwowa 25
2 – –
3 Sterownik zawieszenia pneumatycznego 5
4 Diesel – diesel EMS (sterowanie przekaźnikiem ECU i pompy paliwa) 25
5 Benzyna – benzyna EMS

(zawór odpowietrzający, EGR, zawór regulacyjny kolektora dolotowego);

Wentylator E-Box

 10
6 Benzyna EMS (cewki zapłonowe) 15
6 od 2007:

Diesel EMS (sterowanie czujnikami i przekaźnikiem świec żarowych).

 15
7 Ogrzewanie przednich siedzeń 25
8 Ogrzewanie tylnych siedzeń 25
9 do 2005 r .:

Aktywna kontrola przechyłu.

 15
10 Benzyna – benzyna EMS (silnik przepustnicy, MAF), chłodnica 15
10 Diesel – wentylator chłodzący 15
11 Benzyna – benzyna EMS (tylne czujniki tlenu) 15
12 Podgrzewane dysze spryskiwaczy 10
13 Benzyna – benzyna EMS

(ECU, VVT i sterowanie przekaźnikiem pompy paliwa)

 10
13 Diesel EMS (PCV, VCV) 10
14 Benzyna – benzyna EMS (przednie czujniki tlenu) 20
15 Podgrzewana przednia szyba 30
16 Podgrzewane lusterka boczne 10
17 Benzyna – benzyna EMS (wtryskiwacze) 15
17 Diesel EMS (MAF, EGR);

Wentylator E-Box.

 15
18 Podgrzewana przednia szyba 30
19 – –
20 Alternator 5
21 – –
22 Dmuchawa tylna 30
23 Dynamiczny system kontroli stabilności 25
24 Benzyna – pompa wspomagająca hamulec 20
25 Włącznik oświetlenia 10
26 Sterownik zawieszenia pneumatycznego 20
27 Moduł sterujący silnika (ECM) 5
28 Diesel – nagrzewnica dodatkowa 20
29 Wycieraczki przednie 30
30 Sterownik automatycznej skrzyni biegów 10

Skrzynka bezpieczników haka holowniczego

Znajduje się po lewej stronie tylnej komory za pokrywąю

Numer Opis Ampery [A]
1 Światło hamowania 7.5
2 Zasilanie zapłonu 15
3 Zasilanie bateryjne 15
4 Tylne światła przeciwmgielne 7.5
5 Lampa tylna prawa 5
6 Tablica rejestracyjna i lewa lampa tylna 5
