Kubota M8540 – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 17 stycznia, 2022

Schematy skrzynek bezpieczników i przekaźników – Kubota M8540

Skrzynka bezpiecznikowa

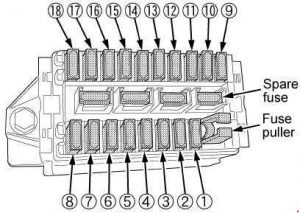

Kubota M8540 – schemat skrzynki bezpieczników
Numer Ampery [A] Opis
1 5 Przekaźnik rozrusznika
2 15 Pomocniczy fotel z amortyzacją pneumatyczną/zawieszeniem pneumatycznym (jeśli jest na wyposażeniu)
3 15 Światło robocze (przód, bok)
4 10 Klimatyzator (sprężarka)
5 30 Klimatyzator (silnik wentylatora)
6 15 Zapalniczka
7 15 Światło robocze (przód)
8 15 Światło robocze (z tyłu)
9 20 Zapasowy bezpiecznik
10 20 Migacz (zagrożenie)
11 20 Światło główne, lampa tylna
12 10 Miernik;

Radio (kopia zapasowa);

Klakson.
13 10 Kierunkowskaz;

Lampa stop.
14 5 Panel miernika;

OPC.
15 5 Alternator;

Silnik;

Nagrzewnica.
16 15 Wycieraczka
17 5 Klimatyzator (sterowanie)
18 5 Radio

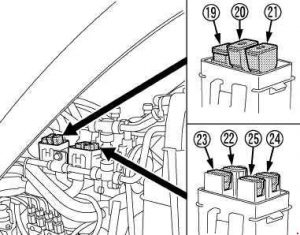

Kubota M8540 – schemat skrzynki bezpieczników
Numer Ampery [A] Opis
19 100 Opłata
20 50 Podgrzewacz powietrza
21 50 Światło przednie, zagrożenie
22 30 Światło robocze, elektromagnes odcinający paliwo
23 30 Przełącznik kluczykowy
24 30 Gniazdko elektryczne
25 40 Klimatyzator

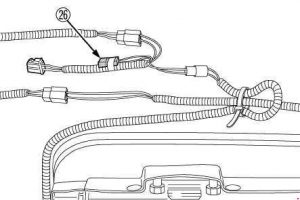

Kubota M8540 – schemat skrzynki bezpieczników
Numer Ampery [A] Opis
26 15 Fotel z zawieszeniem pneumatycznym (jeśli jest na wyposażeniu)

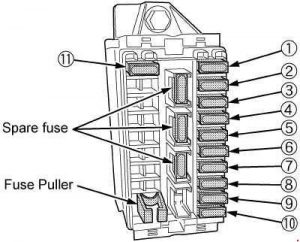

Kubota M8540 – schemat skrzynki bezpieczników
Numer Ampery [A] Opis
1 15 Światło robocze (prawe)
2 15 Światło robocze (lewe)
3 5 Alternator, silnik, świeca żarowa
4 5 Panel miernika, OPC
5 10 Włącz sygnał
6 15 Zasilanie pomocnicze
7 5 Miernik (kopia zapasowa)
8 20 Światło główne, lampa tylna
9 15 Migacz (zagrożenie)
10 5 Przekaźnik rozrusznika
11 10 Klakson

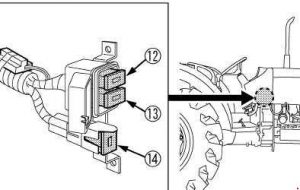

Kubota M8540 – schemat skrzynki bezpieczników
Numer Ampery [A] Opis
12 40 Przełącznik kluczykowy, światło przednie, zagrożenie
13 30 Elektromagnes odcinania paliwa, światło robocze
14 50 Ładowanie, świeca żarowa
