Kubota L4600 – skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – Kubota L4600

Skrzynka bezpiecznikowa

Kubota L4600 – schemat skrzynki bezpieczników
Numer Ampery [A] Opis
1 15 Alternator
2 5 Reflektory przednie
3 5 Światła awaryjne
4 15 Płyta
5 5 Kontroler T/M 1
6 5 Światło robocze
7 10 Przełącznik świateł hamowania
8 10 Kontroler T/M 2

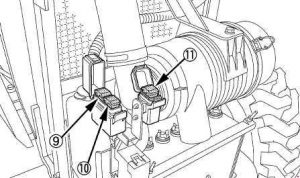

Kubota L4600 – schemat skrzynki bezpieczników
Numer Ampery [A] Opis
9 50 Kluczowy przystanek
10 40 Przekaźnik rozrusznika
11 40 Lampa kopułkowa
