Kubota L3240, L3540, L4240, L5740 – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 10 stycznia, 2022

Schematy skrzynek bezpieczników i przekaźników – Kubota L3240, L3540, L4240, L5740

Skrzynka bezpiecznikowa

ROPS

Kubota L3240, L3540, L4240, L5740 – schemat skrzynki bezpieczników – ROPS

KABINA

Kubota L3240, L3540, L4240, L5740 – schemat skrzynki bezpieczników – CAB
Numer Ampery [A] Opis
1 7,5 Alternator
2 15 Reflektory przednie
3 15 ROPS: Światła awaryjne
20 KABINA: Światła awaryjne
4 5 Płyta
5 5 Kontroler T/M 1
6 10 ROPS: Światło robocze
15 KABINA: Światło robocze
7 5 ROPS: włącznik świateł hamowania
8 10 Kontroler T/M 2
ROPS, MT: sterownik OPC
9 5 Kluczowy przystanek
10 30 Przekaźnik rozrusznika
11 10 KABINA: Lampa kopułkowa
12 20 KABINA: Dmuchawa klimatyzacji
13 5 KABINA: Radio kasetowe
14 20 KABINA: Zapalniczka
15 7,5 KABINA: Sprężarka klimatyzacji
16 30 KABINA: Wycieraczka
17 15 Kabina: Migacz
18 30 KABINA: Odmgławiacz
Zobacz także:  Kubota M8540 - skrzynka bezpieczników i przekaźników

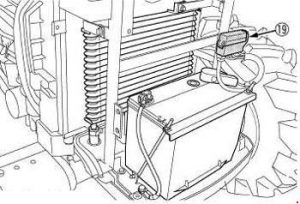

Kubota L3240, L3540, L4240, L5740 – schemat skrzynki bezpieczników
Numer Ampery [A] Opis
19 Sprawdź obwód pod kątem niewłaściwego akumulatora
