Kubota L3200, L3800 – skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – Kubota L3200, L3800

Skrzynka bezpiecznikowa

Kubota L3200, L3800 – schemat skrzynki bezpieczników
Numer Ampery [A] Opis
1 15 Światło awaryjne
2 10 Światło robocze
3 10 Płyta
4 15 Główny reflektor
5 5 Kluczowy przystanek
6 5 Świecąca lampa
7 5 Przekaźnik rozrusznika
8 10 Lampa hamowania

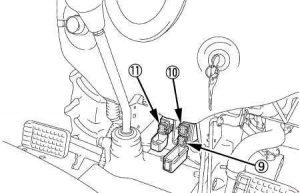

Kubota L3200, L3800 – schemat skrzynki bezpieczników
Numer Ampery [A] Opis
9 40 Główny
10 30 Kluczowy przystanek
11 40 Przełącznik kluczykowy
