Kia Stonic (2020-2023) – skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – Kia Stonic

Dotyczy pojazdów wyprodukowanych w latach:

2020, 2021, 2022, 2022, 2023.

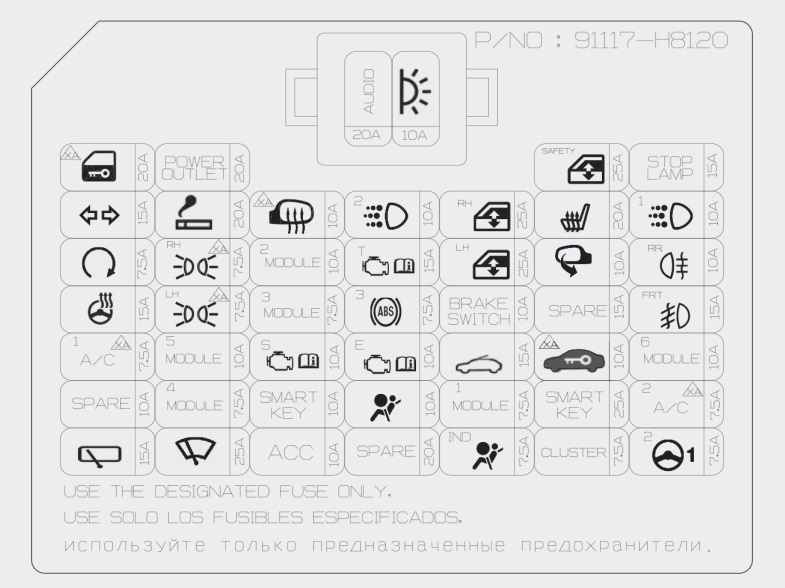

Skrzynka bezpieczników po stronie kierowcy (przedział pasażerski)

Symbol	Ampery [A]	Opis
	20	Przekaźnik odblokowania tylnej klapy, przekaźnik DeadLock, przekaźnik blokady/odblokowania drzwi
	20	Gniazdo zasilania
	25	Moduł bezpieczeństwa okna elektrycznego kierowcy
	15	Elektroniczny moduł sygnału stopu (światła stop)
	15	BCM (moduł kontroli nadwozia), jednostka SLM
	20	Zapalniczka
	10	Lusterko zewnętrzne kierowcy, lusterko zewnętrzne pasażera, moduł sterujący klimatyzatora, ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego)
	10	Składanie lusterka zewnętrznego, przełącznik zasilania zewnętrznego lusterka
	25	Główny wyłącznik podnośnika szyby, przełącznik podnośnika szyby pasażera (LHD)
	20	Moduł sterujący podgrzewania przednich siedzeń
	10	Moduł kontroli nadwozia (światła do jazdy dziennej 1/2 mocy)
	10	Przekaźnik DRL (światła do jazdy dziennej).
	7,5	ECM (moduł sterujący silnika), blok przyłączeniowy w komorze silnika (przekaźnik rozruchu), stacyjka i przełącznik sprzęgła, przełącznik zakresu skrzyni biegów, przekaźnik alarmu antywłamaniowego, moduł sterujący inteligentnego klucza
	7,5	Lampa przednia po prawej stronie, lampa rejestracyjna po prawej stronie, tylna lampa zespolona (IN/OUT) po prawej stronie, ILL (+)
	10	BCM (moduł kontroli nadwozia), przełącznik panelu awaryjnego, przełącznik konsoli przedniej, przedni radar, kamera widoku z przodu, jednostka ostrzegania o kolizji w martwym polu
	15	Blok przyłączeniowy w komorze silnika (przełącznik lampy cofania), przełącznik zakresu skrzyni biegów, przełącznik trybu sportowego, TCM (moduł sterowania skrzynią biegów), czujnik sprzęgła, czujnik prędkości, przełącznik świateł stopu, elektroniczny moduł sprzęgła
	25	Główny wyłącznik podnośnika szyby, przełącznik podnośnika szyby pasażera (RHD)
	25	Zapasowy
	10	Przekaźnik tylnych świateł przeciwmgłowych
	15	Clock Spring (przewód spiralny)
	7,5	Lampa czołowa lewa, lewa lampa tablicy rejestracyjnej, Tylna lewa lampa zespolona (IN/OUT)
	7,5	Moduł sterujący podgrzewania przednich siedzeń, jednostka główna audio, audio/wideo i nawigacji, siłownik urządzenia do poziomowania reflektorów Lewa rączka / Prawa rączka, Lampa czołowa lewa i prawa, Moduł sterujący klimatyzacją, Elektrochromowe lusterko, Przełącznik Crash Pad, przetwornica DC-DC, sprężyna zegarowa, wskaźnik dźwigni zmiany biegów automatycznej skrzyni biegów
	7,5	Złącze łącza danych, moduł sterujący ABS/ESC (elektroniczna kontrola stabilności).
	10	Inteligentny moduł sterujący kluczykiem, wyłącznik świateł stopu
	15	Zapasowy
	15	Przekaźnik przednich świateł przeciwmgielnych
	7,5	Blok przyłączeniowy komory silnika (przekaźnik dmuchawy klimatyzatora), blok przyłączeniowy benzyny (przekaźnik nagrzewnicy PTC), moduł sterujący klimatyzatora
	10	Blok przyłączeniowy komory silnika (przekaźnik reflektora świateł drogowych i mijania, przekaźnik reflektora), moduł sterujący podgrzewania przednich siedzeń, BCM (moduł sterujący nadwozia)
	10	Siłownik CVVD (bezstopniowo zmienny czas trwania zaworu).
	10	ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego)
	15	Silnik szyberdachu
	10	Moduł immobilizera
	10	Blokada kluczyka, przełącznik centralnej konsoli, złącze łącza danych
	10	Zapasowy
	7,5	Moduł sterujący inteligentnego klucza, moduł immobilizera, moduł sterujący BSA
	10	Zapasowy
	10	Moduł sterujący SRS (dodatkowy system bezpieczeństwa).
	7,5	Jednostka SBR, BCM (moduł kontroli nadwozia), jednostka SLM
	25	Moduł sterujący inteligentnym kluczem
	7,5	Moduł sterujący klimatyzatora
	15	Przełącznik wielofunkcyjny, silnik wycieraczki tylnej, przekaźnik wycieraczki tylnej
	20	Przełącznik wielofunkcyjny, silnik wycieraczek, blok przyłączeniowy w komorze silnika (przekaźnik wolnej prędkości wycieraczek)
	10	Przekaźnik gniazda zasilania, konwerter DC-DC, jednostka główna audio, audio / wideo i nawigacji, ładowarka USB, jednostka SLM, BCM (moduł sterujący nadwozia), moduł sterujący inteligentnego klucza, przełącznik zasilania lusterka zewnętrznego
	20	Zapasowy
	7,5	Zestaw wskaźników
	7,5	Zestaw wskaźników
	7,5	Jednostka MDPS
	20	Konwerter DC-DC, jednostka główna audio, audio / wideo i nawigacji
	10	Przekaźnik lampy wnętrza pojazdu, przełącznik zasilania zewnętrznego lusterka, moduł sterujący klimatyzatora, jednostka SLM, BCM (moduł sterujący nadwozia), automatyczny czujnik światła i foto, zestaw wskaźników, złącze łącza danych, czujnik deszczu, lampa w bagażniku, lampa w schowku na rękawiczki, przednia lampka toaletki

Skrzynka bezpieczników komory silnika

Skrzynka bezpieczników komory silnika (Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi 48V HEV)

Symbol	Ampery [A]	Opis
	80	Jednostka MDPS 1 (silnikowe wspomaganie kierownicy).
	150	Bezpieczniki – RR DEFOG, ABS1, ABS2, BLOWER
	40	Przekaźnik tylnego odmgławiacza
	15	ECM (moduł sterujący silnika)
	15	Elektrozawór kontrolny oczyszczania, zawór kontrolny oleju #1/#2, czujnik tlenu (góra/dół)
	10	Przekaźnik klimatyzacji, pomocniczy blok przyłączeniowy (przekaźnik wentylatora chłodzącego 2), elektromagnetyczny zawór sterujący RCV, zmienny zawór pompy oleju
	15	Przekaźnik pompy paliwa
	10	Lampa czołowa z prawej strony
	10	Lampa czołowa z lewej strony
	10	[Z łagodnym HEV] Wentylator chłodzący BSA
	10	[Z łagodnym HEV] Moduł sterujący BSA
	10	[Z łagodnym HEV] Hybrydowy rozrusznik i silnik generatora
	15	ECM (moduł sterujący silnika)
	15	ECM (moduł sterujący silnika)
	20	Cewka zapłonowa nr 1, nr 2, nr 3
	10	Przełącznik świateł cofania
	15	ECM (moduł sterujący silnika)
	40	Moduł sterujący ABS/ESC (elektroniczna kontrola stabilności).
	40	Moduł sterujący ABS/ESC (elektroniczna kontrola stabilności).
	40	Przekaźnik dmuchawy klimatyzacji
	40	Blok przyłączeniowy tablicy rozdzielczej (przekaźnik odmgławiacza tylnego)
	40	Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – STOP LAMP, DRL 2, DRL 1, REAR FOG, FRONT FOG, MODULE 6, AUDIO, ROOM LAMP)
	50	Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – SAFETY WINDOW, P/WINDOW RH, S/HEATER, P/WINDOW LH, FOLD MIRROR, BRAKE SWITCH, SUNROOF, IMMOBILISER, SMART KEY, przekaźnik podnośnika szyby)
	40	Wyłącznik zapłonu, skrzynka przekaźników PDM (przekaźnik IG 2), przekaźnik rozrusznika
	60	Podrzędny blok przyłączeniowy (przekaźnik wentylatora chłodzącego 2)
	40	TCM (moduł sterowania skrzynią biegów)
	40	[Z przewodowym sprzęgłem „clutch-by-wire”] Elektroniczny moduł sprzęgła
	40	TCM (moduł sterowania skrzynią biegów)
	40	Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – DOOR LOCK, TURN LAMP, przekaźnik lampy tylnej) [Z łagodnym HEV] Przekaźnik główny, przekaźnik klaksonu
	40	Wyłącznik zapłonu, skrzynka przekaźników PDM (przekaźnik IG1, przekaźnik ACC)
	40	Blok przyłączeniowy tablicy rozdzielczej (przekaźnik gniazda zasilania)
	10	Przekaźnik klimatyzacji
	20	TCM (moduł sterowania skrzynią biegów)
	20	Przekaźnik reflektora świateł mijania
	20	Przekaźnik reflektora świateł mijania
	20	Przekaźnik pompy paliwa
	15	Przekaźnik alarmu antywłamaniowego, przekaźnik klaksonu
	15	[Z przewodowym sprzęgłem „clutch-by-wire”] Elektroniczny moduł sprzęgła
	10	[Z ISG] Czujnik baterii
	30	ENG E9, ENG E8, główny przekaźnik
	40	Siłownik CVVD (bezstopniowo zmienny czas trwania zaworu).
	40	[Skrzynia biegów z podwójnym sprzęgłem] Inteligentny siłownik biegów

Przekaźniki (Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi 48V HEV)

Symbol	Nazwa przekaźnika	Typ
	Przekaźnik rozrusznika	MICRO
	Przekaźnik dmuchawy klimatyzacji	MICRO
	Przekaźnik pompy paliwa	MICRO
	Przekaźnik wycieraczek – wysoka prędkość	MICRO
	Przekaźnik wycieraczek – niska prędkość	MICRO
	Przekaźnik reflektora świateł mijania	MICRO
	Przekaźnik reflektora świateł drogowych	MICRO
	Przekaźnik sprzęgła typu ECV klimatyzatora	MICRO
	Przekaźnik klaksonu	MICRO
	Przekaźnik alarmu antywłamaniowego	MICRO
	Główny przekaźnik	MINI
	Przekaźnik wentylatora chłodzącego 1 i 2	MICRO

Skrzynka bezpieczników komory silnika (Smartstream G1.2)

Symbol	Ampery [A]	Opis
	80	Jednostka MDPS 1 (silnikowe wspomaganie kierownicy).
	150	Bezpieczniki – RR DEFOG, ABS1, ABS2, BLOWER
	40	Przekaźnik tylnego odmgławiacza
	15	ECM (moduł sterujący silnika)
	15	Elektrozawór kontrolny oczyszczania, zawór kontrolny oleju #1/#2, czujnik tlenu (góra/dół)
	10	Przekaźnik klimatyzacji, pomocniczy blok przyłączeniowy (przekaźnik wentylatora chłodzącego 2), elektromagnetyczny zawór sterujący RCV, zmienny zawór pompy oleju
	15	Przekaźnik pompy paliwa, Wtryskiwacz nr 1, nr 2, nr 3, nr 4
	10	Lampa czołowa z prawej strony
	10	Lampa czołowa z lewej strony
	–	–
	–	–
	–	–
	15	ECM (moduł sterujący silnika)
	15	ECM (moduł sterujący silnika)
	20	Cewka zapłonowa nr 1, nr 2, nr 3, nr 4
	10	Przełącznik świateł cofania
	15	ECM (moduł sterujący silnika)
	40	Moduł sterujący ABS/ESC (elektroniczna kontrola stabilności).
	40	Moduł sterujący ABS/ESC (elektroniczna kontrola stabilności).
	40	Przekaźnik dmuchawy klimatyzacji
	40	Blok przyłączeniowy tablicy rozdzielczej (przekaźnik odmgławiacza tylnego)
	40	Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – STOP LAMP, DRL 2, DRL 1, REAR FOG, FRONT FOG, MODULE 6, AUDIO, ROOM LAMP)
	50	Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – SAFETY WINDOW, P/WINDOW RH, S/HEATER, P/WINDOW LH, FOLD MIRROR, BRAKE SWITCH, SUNROOF, IMMOBILISER, SMART KEY, przekaźnik podnośnika szyby)
	40	Wyłącznik zapłonu, skrzynka przekaźników PDM (przekaźnik IG 2), przekaźnik rozrusznika
	60	Podrzędny blok przyłączeniowy (przekaźnik wentylatora chłodzącego 2)
	40	–
	40	–
	40	–
	40	–
	40	Wyłącznik zapłonu, skrzynka przekaźników PDM (przekaźnik IG1, przekaźnik ACC)
	40	Blok przyłączeniowy tablicy rozdzielczej (przekaźnik gniazda zasilania)
	10	Przekaźnik klimatyzacji
	20	TCM (moduł sterowania skrzynią biegów)
	20	Przekaźnik reflektora świateł mijania
	20	Przekaźnik reflektora świateł mijania
	20	Przekaźnik pompy paliwa
	15	Przekaźnik alarmu antywłamaniowego, przekaźnik klaksonu
	15	–
	10	[Z ISG] Czujnik baterii
	30	ENG E9, ENG E8, główny przekaźnik
	40	–
	40	–

Przekaźniki (Smartstream G1.2)

Symbol	Nazwa przekaźnika	Typ
	Przekaźnik rozrusznika	MICRO
	Przekaźnik dmuchawy klimatyzacji	MICRO
	Przekaźnik pompy paliwa	MICRO
	Przekaźnik wycieraczek – wysoka prędkość	MICRO
	Przekaźnik wycieraczek – niska prędkość	MICRO
	Przekaźnik reflektora świateł mijania	MICRO
	Przekaźnik reflektora świateł drogowych	MICRO
	Przekaźnik sprzęgła typu ECV klimatyzatora	MICRO
	Przekaźnik klaksonu	MICRO
	Przekaźnik alarmu antywłamaniowego	MICRO
	Główny przekaźnik	MINI
	Przekaźnik wentylatora chłodzącego 1 i 2	MICRO

Skrzynka bezpieczników komory silnika ((silnik benzynowy) 1,4 MPI)

Symbol	Ampery [A]	Opis
	80	Jednostka MDPS 1 (silnikowe wspomaganie kierownicy).
	150	Bezpieczniki – RR DEFOG, ABS1, ABS2, BLOWER
	40	Przekaźnik tylnego odmgławiacza
	15	–
	15	Elektromagnetyczny zawór sterujący przedmuchem, zawór kontrolny oleju #1/#2, Zawór odcinający płyn chłodzący silnik, przekaźnik klimatyzacji, zawór elektromagnetyczny o zmiennym wlocie, ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego)
	10	Przekaźnik wentylatora chłodzącego 1, czujnik tlenu (góra/dół), zawór odcinający chłodziwo silnika, czujnik przedniego koła po prawej stronie, pomocniczy blok przyłączeniowy (przekaźnik wentylatora chłodzącego 2), zawór elektromagnetyczny o zmiennym wlocie
	15	Przekaźnik pompy paliwa, wtryskiwacz nr 1, nr 2, nr 3, nr 4, ECM (moduł sterujący silnika), PCM (moduł sterujący układu napędowego), zawór sterujący olejem nr 1/#2, zawór elektromagnetyczny sterowania przedmuchem
	10	Lampa czołowa z prawej strony
	10	Lampa czołowa z lewej strony
	10	–
	10	–
	10	–
	15	–
	15	–
	20	Cewka zapłonowa nr 1, nr 2, nr 3, nr 4
	10	[Ręczna skrzynia biegów] Przełącznik świateł cofania
	15	–
	40	Moduł sterujący ABS/ESC (elektroniczna kontrola stabilności).
	40	Moduł sterujący ABS/ESC (elektroniczna kontrola stabilności).
	40	Przekaźnik dmuchawy klimatyzacji
	40	Blok przyłączeniowy tablicy rozdzielczej (przekaźnik odmgławiacza tylnego)
	40	Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – STOP LAMP, DRL 2, DRL 1, REAR FOG, FRONT FOG, MODULE 6, AUDIO, ROOM LAMP)
	50	Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – SAFETY WINDOW, P/WINDOW RH, S/HEATER, P/WINDOW LH, FOLD MIRROR, BRAKE SWITCH, SUNROOF, IMMOBILISER, SMART KEY, przekaźnik podnośnika szyby)
	40	Wyłącznik zapłonu, skrzynka przekaźników PDM (przekaźnik IG 2), przekaźnik rozrusznika
	40	Przekaźnik wentylatora chłodzącego 1, blok przyłączeniowy podrzędny (przekaźnik wentylatora chłodzącego 2)
	40	–
	40	–
	40	–
	40	Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – DOOR LOCK, TURN LAMP, przekaźnik lampy tylnej)
	40	Wyłącznik zapłonu, skrzynka przekaźników PDM (przekaźnik IG1, przekaźnik ACC)
	40	Blok przyłączeniowy tablicy rozdzielczej (przekaźnik gniazda zasilania)
	10	Przekaźnik klimatyzacji
	20	PCM (moduł sterujący układu napędowego)
	20	Przekaźnik reflektora świateł mijania
	20	Przekaźnik reflektora świateł mijania
	20	Przekaźnik pompy paliwa
	15	Przekaźnik alarmu antywłamaniowego, przekaźnik klaksonu
	15	ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego)
	10	Czujnik baterii
	30	ENG E9, ENG E8, główny przekaźnik
	40	–
	40	–

Przekaźniki ((silnik benzynowy) 1,4 MPI)

Symbol	Nazwa przekaźnika	Typ
	Przekaźnik rozrusznika	MICRO
	Przekaźnik dmuchawy klimatyzacji	MICRO
	Przekaźnik pompy paliwa	MICRO
	Przekaźnik wycieraczek – wysoka prędkość	MICRO
	Przekaźnik wycieraczek – niska prędkość	MICRO
	Przekaźnik reflektora świateł mijania	MICRO
	Przekaźnik reflektora świateł drogowych	MICRO
	Przekaźnik sprzęgła typu ECV klimatyzatora	MICRO
	Przekaźnik klaksonu	MICRO
	Przekaźnik alarmu antywłamaniowego	MICRO
	Główny przekaźnik	MINI
	Przekaźnik wentylatora chłodzącego 1 i 2	MICRO

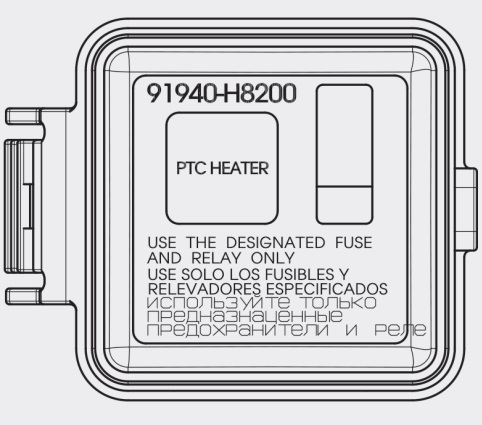

Panel bezpieczników komory silnika (tylko Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi 48V HEV PTC Heater)
