Kia Picanto SA (2004-2007) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 27 grudnia, 2022
Kia Picanto SA (2004-2007) - skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Kia Picanto SA

Dotyczy pojazdów nowych w latach:

2004, 2005, 2006, 2007.



Przedział pasażerski

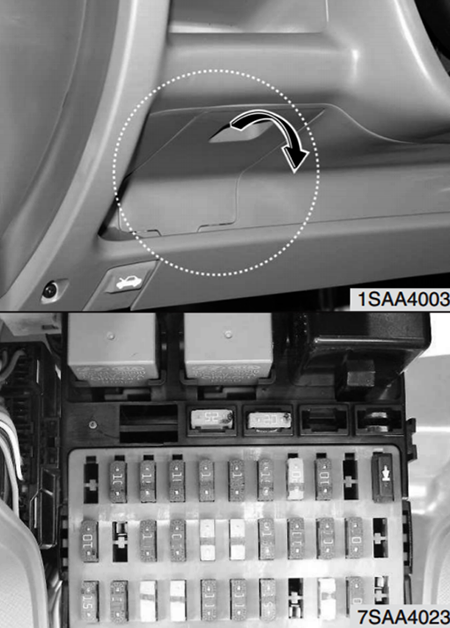

Skrzynka bezpieczników znajduje się za osłoną pod kierownicą.

Kia Picanto SA (2004-2007) - skrzynka bezpieczników i przekaźników

Nazwa Ampery [A] Opis
START SIG 10 A Uruchomienie silnika
RR FOG LP 10 A Tylne światło przeciwmgielne
A/CON SW 10 A Klimatyzator
CLUSTER 10 A Grupa instrumentów
Reklama
SEAT HTD 15A Ogrzewanie siedzenia
C/LIGHTER 15A Zapalniczka
A/BAG 10 A Poduszka powietrzna
R/WIPER 15A Tylna wycieraczka
ABS 10 A System zapobiegania blokady kół
IGN COIL 15A Zapłon
T/SIG LP 10 A Włącznik sygnału świetlnego
HTD GLASS1 20A Odmrażacz tylnej szyby
HTD GLASS2 10 A Odmrażacz tylnej szyby
P/WDW RR 25A Okno elektryczne (tylne)
IGN O/S MIR 10 A Zewnętrzne lusterko wsteczne
P/WDW FRT 25A Elektryczne okno (przód)
FRT WIPER 20A Przednia wycieraczka
H/LP (LH) 10 A Reflektor (lewy)
H/LP (RH) 10 A Reflektor (prawy)
FUEL PUMP 10 A Pompa paliwowa
INJ 15A Wtryskiwacze
SNSR 10 A Czujnik tlenu
C/DR LOCK 20A Centralny zamek drzwi
A/BAG IND 10 A Ostrzeżenie o poduszce powietrznej
Reklama
TCU B/UP 15A Automatyczna skrzynia biegów
DSL ECU1 20A –
DSL ECU2 10 A –
Zobacz także:  Kia Sorento BL (2003-2006) - skrzynka bezpieczników i przekaźników



Komora silnika

Kia Picanto SA (2004-2007) - skrzynka bezpieczników i przekaźników

Kia Picanto SA (2004-2007) - skrzynka bezpieczników i przekaźników

Nazwa Ampery [A] Opis
ECU1 20A (30A) Jednostka sterująca silnika
STOP 10 A Światło stopu
FR/FOG 10 A Przednie światło przeciwmgielne
A/CON 10 A Klimatyzator
HORN 10 A Klakson
ECU2 10 A Jednostka sterująca silnika
SPARE 10 A zapasowy bezpiecznik
SPARE 15A zapasowy bezpiecznik
SPARE 10 A zapasowy bezpiecznik
ABS2 30A System zapobiegania blokady kół
ABS1 30A System zapobiegania blokady kół
Reklama
B+ 30A W panelu B+
BLOWER 30A Dmuchacz
IGN1 30A Zapłon
IGN2 30A Zapłon
TAIL LH 10 A Światło tylne (lewe)
TAIL RH 10 A Światło tylne (prawe)
DRL 10 A Światła do jazdy dziennej
HAZARD 15A Migacz ostrzegawczy (światła awaryjne)
R/LP 10 A Oświetlenie wnętrza pojazdu
AUDIO 15A Audio
P/WDW 30A Zasilanie okien
RAD 30A Wentylator chłodnicy
BATT 100A (120A) alternator, akumulator
F/FOG – Przekaźnik przedniego światła przeciwmgielnego
A/CON – Przekaźnik klimatyzacji
HORN – Przekaźnik klaksonu
START – Przekaźnik uruchamiania silnika
RAD1 – Przekaźnik wentylatora chłodnicy
RAD2 – Przekaźnik wentylatora chłodnicy
RR FOG – Przekaźnik tylnego światła przeciwmgielnego
Reklama
TAIL – Przekaźnik światła tylnego
Zobacz także:  Kia Rio YB (2018-2020) - skrzynka bezpieczników i przekaźników

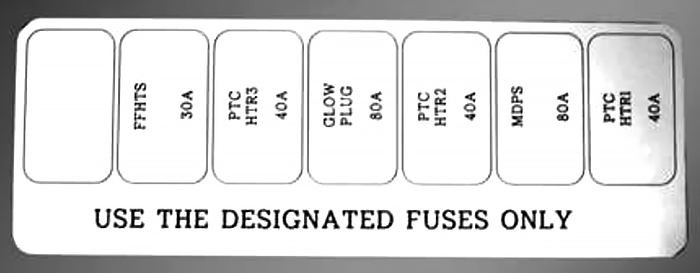

Skrzynka bezpieczników w komorze silnika (podrzędny panel bezpieczników tylko w silnikach Diesla)

Kia Picanto SA (2004-2007) - skrzynka bezpieczników i przekaźników

Nazwa Ampery [A] Opis
FFHTS 30A Tymczasowy czujnik nagrzewnicy filtra paliwa
GLOW PLUG 80A Świeca żarowa
MDPS 80A Wspomaganie kierownicy
PTC HTR1 40A Grzałka PTC 1
PTC HTR2 40A Grzałka PTC2
PTC HTR3 40A Grzałka PTC3
