Schemat skrzynek bezpieczników i przekaźników – Kia Sportage
Dotyczy pojazdów produkowanych w latach:
2004, 2005, 2006, 2007, 2008, 2009, 2010.
Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta opisująca nazwę i pojemność bezpiecznika/przekaźnika. Nie wszystkie opisy paneli bezpieczników w tej instrukcji mogą mieć zastosowanie do Twojego pojazdu.

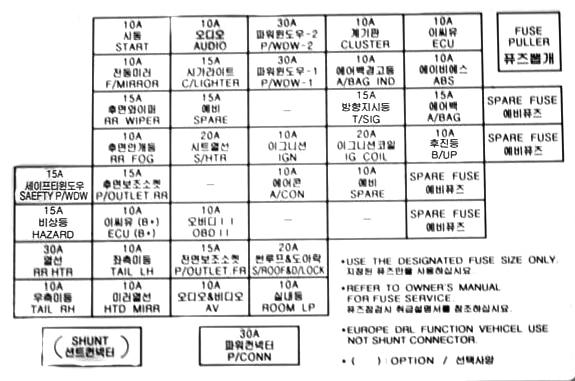

Panel przyrządów
Skrzynka bezpieczników znajduje się za pokrywą po stronie kierowcy na tablicy rozdzielczej.
| Nazwa |
Ampery [A] |
Opis |
| TAIL RH |
10 A |
Światło tylne (po prawej) |
| RR HTR |
30A |
Tylny odszraniacz szyby |
| HAZARD |
15A |
Światła awaryjne |
| SAFETY P/WDW |
15A |
Bezpieczne okno elektryczne |
Reklama
|
| HTD MIRR |
10 A |
Odmrażacz zewnętrznego lusterka wstecznego |
| TAIL LH |
10 A |
Światło tylne (lewe) |
| ECU (B+) |
10 A |
TCU, immobilizer |
| P/OUTLET.RR |
15A |
Gniazdo zasilania (z tyłu) |
| RR FOG |
10 A |
Tylne światło przeciwmgielne |
| RR WIPER |
15A |
Tylna wycieraczka |
| F/MIRROR |
10 A |
Składanie zewnętrznego lusterka wstecznego |
| START |
10 A |
Stacyjka/przełącznik blokady, system alarmowy przed kradzieżą |
| AV |
10 A |
Audio |
| P/OUTLET.FR |
15A |
Gniazdo zasilania (przód) |
| OBD II |
10 A |
OBD II, diagnoza |
| S/HTR |
20A |
Ogrzewanie fotela |
| SPARE |
15A |
Zapasowy bezpiecznik |
| C/LIGHTER |
15A |
Zapalniczka |
| AUDIO |
10 A |
ETACS, Audio, Zamek drzwi, Elektryczne lusterko zdalnego sterowania |
| ROOM LP |
10 A |
Klaster, ETACS, klimatyzacja, zegar, lampa pokojowa |
| S/ROOF & D/LOCK |
20A |
Szyberdach, Zamek drzwi |
| A/CON |
10 A |
Klimatyzator |
| IGN |
10 A |
Nagrzewnica filtra paliwa, AQS, reflektor |
| P/WDW-1 |
30A |
Okno elektryczne (lewe) |
Reklama
|
| P/WDW-2 |
30A |
Okno elektryczne (prawe) |
| SPARE |
10 A |
Zapasowy bezpiecznik |
| IG COIL |
20A |
Cewka zapłonowa |
| T/SIG |
15A |
Włącz sygnał świetlny! |
| A/BAG IND |
10 A |
Grupa |
| CLUSTER |
10 A |
Grupa |
| SPARE FUSE |
15A |
Zapasowy bezpiecznik |
| SPARE FUSE |
10 A |
Zapasowy bezpiecznik |
| B/UP |
10 A |
Zapasowe światło |
| SPARE FUSE |
15A |
Poduszka powietrzna |
| ABS |
10 A |
System zapobiegania blokady kół |
| ECU |
10 A |
TCS, ESP, immobilizer |
| SPARE FUSE |
30A |
Zapasowy bezpiecznik |
| SPARE FUSE |
20A |
Zapasowy bezpiecznik |
| P/CONN |
30A |
Bezpiecznik złącza zasilania |
Reklama
|
| SHUNT CONN |
– |
Złącze bocznikowe |

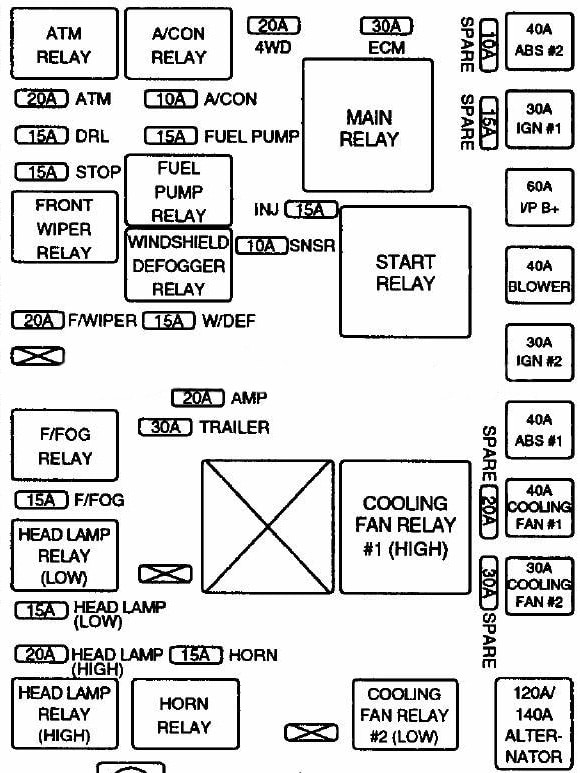

Komora silnika
| Opis |
Ampery [A] |
Opis |
| A/CON |
– |
Przekaźnik klimatyzatora |
| A/T |
– |
Przekaźnik kontroli automatycznej skrzyni biegów |
| WAR2 |
– |
Przekaźnik skraplacza (niski) |
| DEICE |
– |
Przekaźnik odszraniania |
| F/FOG |
– |
Przekaźnik przednich świateł przeciwmgielnych |
| F/PUMP |
– |
Przekaźnik pompy paliwa |
| HDLP HI |
– |
Przekaźnik reflektorów (wysoki) |
| HDLP LO |
– |
Przekaźnik reflektorów (niski) |
| HORN |
– |
Przekaźnik klaksonowy |
| WIPER |
– |
Przekaźnik wycieraczek |
| COND1 |
– |
Przekaźnik skraplacza (wysoki) |
| MAIN |
– |
Główny przekaźnik |
| START |
– |
Uruchom przekaźnik silnika |
| COND1 |
40A |
Kondensator (wysoki) |
| COND1 |
30A |
Skraplacz (niski) |
| IGN1 |
30A |
Stacyjka |
| IGN2 |
30A |
Uruchom silnik |
| ABS1 |
40A |
ABS, ESP |
Reklama
|
| ABS2 |
40A |
ABS, ESP |
| IP B+ |
60A |
W panelu B+ |
| BLOWER |
40A |
Dmuchacz |
| ALT |
120A (benzyna 2,0 l)
140 A (benzyna 2,7 l, olej napędowy 2,0 l) |
Alternator |
| A/CON |
10 A |
Klimatyzator |
| SNSR |
10 A |
Czujniki |
| DEICE |
15A |
Odmrażacz |
| DRL |
15A |
Światła do jazdy dziennej |
| F/FOG |
15A |
Przednie światło przeciwmgielne |
| F/PUMP |
15A |
Pompa paliwowa |
| F/WIPER |
20A |
Przednia wycieraczka |
| HDLP HI |
20A |
Reflektor (wysoki) |
| HDLP LO |
15A |
Reflektor (niski) |
| HORN |
15A |
Klakson |
| INJ |
15A |
Wtryskiwacz |
| STOP |
15A |
Światło stop |
| 4WD |
20A |
ECM na 4 koła |
| AMP |
20A |
Wzmacniacz |
| A/T |
20A |
Automatyczne sterowanie skrzynią biegów |
| ECU |
30A |
Jednostka sterująca silnika |
| SPARE |
10 A |
Zapasowy bezpiecznik |
| SPARE |
15A |
Zapasowy bezpiecznik |
| SPARE |
20A |
Zapasowy bezpiecznik |
| SPARE |
30A |
Zapasowy bezpiecznik |

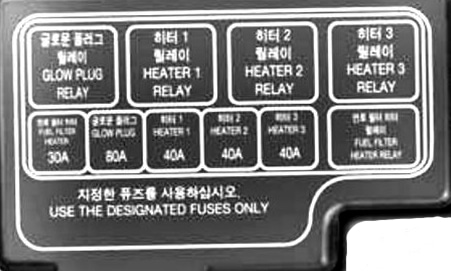

Podpanel w komorze silnika (tylko Diesel)
| Opis |
Ampery [A] |
Opis |
| GLOW PLUG RELAY |
– |
Przekaźnik świecy żarowej |
| HEATER 1 RELAY |
– |
Przekaźnik grzałki PTC 1 |
| HEATER2 RELAY |
– |
Przekaźnik grzałki PTC 2 |
| HEATER3 RELAY |
– |
Przekaźnik grzałki PTC 3 |
| FUEL FILTER HEATER RELAY |
– |
Przekaźnik podgrzewacza filtra paliwa |
Reklama
|
| FUEL FILTER HEATER |
30A |
Grzałka filtra paliwa |
| GLOW PLUG |
80A |
Świeca żarowa |
| HEATER 1 |
40A |
Grzałka PTC 1 |
| HEATER 2 |
40A |
Grzałka PTC 2 |
| HEATER 3 |
40A |
Grzałka PTC 3 |
