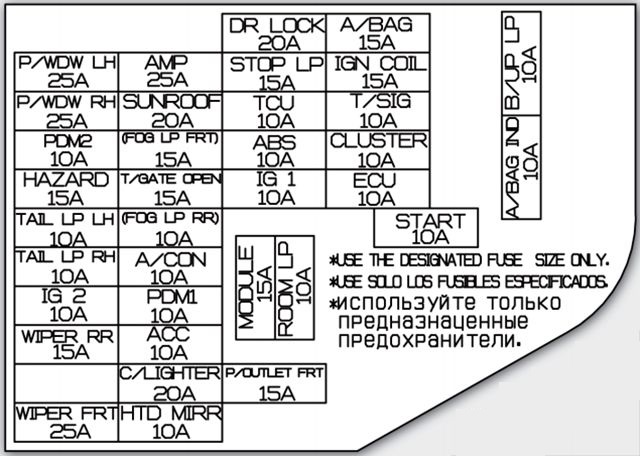

| Nazwa |
Ampery [A] |
Opis |
| P/WDW LH |
25A |
Przełącznik główny szyby, przełącznik szyby tylnej lewek |
| P/WDW RH |
25A |
Przełącznik główny okna zasilania, przełącznik okna zasilania pasażera, przełącznik tylnego okna prawego |
| PDM 2 |
10 A |
PDM. Przełącznik przycisku Start/Stop, uchwyt pilota |
| HAZARD |
15A |
Przekaźnik zagrożeń, przełącznik zagrożeń, migacz jednoprzyciskowy |
| TAIL LP LH |
10 A |
Tylna lampa zespolona lewa, lampa czołowa lewa, lampa licencyjna |
| TAIL LP RH |
10 A |
Tylna lampa zespolona prawa, lampa czołowa prawa, audio, przełącznik okna zasilania pasażera, reostat, przełącznik główny okna, przełącznik zagrożeń, klaster instrumentów, przełącznik lampy nastrojowej, gniazdo AUX i USB, przełącznik ESC, moduł sterowania klimatyzacją, przełącznik wielofunkcyjny, Przełącznik podgrzewania fotela kierowcy/pasażera , wskaźnik dźwigni zmiany biegów w bankomacie, lampa schowka na rękawiczki, jednostka główna A/V i nawigacyjna, lampa Telltale, przełącznik ISG, aktywny przełącznik ECO, A/V i nawigacja Touch, gniazdo AUX |
| IG 2 |
10 A |
BCM, silnik szyberdachu |
| WIPER RR |
15A |
Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej, przełącznik wielofunkcyjny (wycieraczka) |
| WIPER FRT |
25A |
Skrzynka bezpieczników i przekaźników E/R (przekaźnik wycieraczek), silnik wycieraczki przedniej, przełącznik wielofunkcyjny (wycieraczka) |
| AMP |
25A |
Przetwornik AMP, ISG Low DC – DC (AMP) |
| SUNROOF |
20A |
Silnik szyberdachu |
| (FOG LP FRT) |
15A |
Przekaźnik przednich świateł przeciwmgielnych |
| T/GATE OPEN |
15A |
Przekaźnik tylnej klapy, złącze łącza danych, przekaźnik DRL |
| (FOG LP RR) |
10 A |
– |
| A/CON |
10 A |
Moduł sterowania klimatyzacji, skrzynka bezpieczników i przekaźników E/R (przekaźnik H/LP HI, przekaźnik dmuchawy), aktywny czujnik Incar, A/V i nawigacja Touch |
| PDM 1 |
10 A |
PDM |
| ACC |
10 A |
Audio, moduł lampki nastrojowej, przełącznik zasilania lusterka zewnętrznego, moduł sterowania inteligentnym kluczykiem, PDM, moduł sterowania blokadą klawiszy bankomatu, jednostka główna A/V i nawigacyjna, BCM, AMP, A/V i nawigacja Touch, konwerter ISG Low DC-DC ( Audio/AMP) |
| C/LIGHTER |
20A |
Zapalniczka, tylne gniazdo zasilania |
| HTD MIRR |
10 A |
ECM/PCM, lusterko zewnętrzne zasilania kierowcy/pasażera, moduł sterowania klimatyzacją, A/V i nawigacja dotykowa |
| DR LOCK |
20A |
Przekaźnik zamka drzwi, przekaźnik odblokowywania drzwi, przekaźnik zamka z 2 obrotami |
| STOP LP |
15A |
Przełącznik lampy stopu, uniwersalne złącze kontrolne, przekaźnik HAC, przekaźnik lampy stopu, przełącznik trybu sportowego, elektromagnes klucza |
| TCU |
10 A |
Czujnik prędkości pojazdu (M/T), wskaźnik dźwigni zmiany biegów bankomatu, moduł sterowania blokadą klawiszy bankomatu, przełącznik zakresu skrzyni biegów |
| ABS |
10 A |
Moduł ESC, przełącznik ESC, skrzynka bezpieczników i przekaźników E/R (uniwersalne złącze kontrolne) |
| IG 1 |
10 A |
Moduł monitorowania ciśnienia w oponach, konwerter ISG Low DC – DC (Audio/AMP), przełącznik podgrzewania fotela kierowcy/pasażera, podgrzewacz fotela kierowcy/pasażera , przełącznik ISG, lusterko elektrochromowe, inwertor pompy olejowej, przełącznik świateł stopu, przekaźnik HAC |
| P/OUTLET FRT |
15A |
Przednie gniazdo zasilania |
| A/BAG |
15A |
Moduł sterowania SRS, moduł klasyfikacji wagi, lampa Telltale |
| IGN COIL |
15A |
G4FD : Skraplacz, cewka zapłonowa #1 – #4 |
| T/SIG |
10 A |
Przełącznik zagrożeń, przełącznik wielofunkcyjny (światło) |
| CLUSTER |
10 A |
BCM, zestaw wskaźników (IND.), moduł sterowania klimatyzacją, moduł sterowania inteligentnym kluczykiem, PDM |
| ECU |
10 A |
ECM, PCM |
| START |
10 A |
Skrzynka bezpieczników i przekaźników E/R (przekaźnik rozruchowy), PDM, przełącznik zakresu skrzyni biegów, przełącznik blokady zapłonu, PCM/ECM |
| B/UP LP |
10 A |
Wyłącznik lampy zapasowej (M/T) |
| A/BAG IND |
10 A |
Klaster instrumentów (poduszka powietrzna IND.) |
| POWER CONNECTOR (MODULE) |
15A |
Audio, odbiornik RF, A/V i nawigacja dotykowa, konwerter ISG Low DC-DC (audio), jednostka główna A/V i nawigacyjna |
| POWER CONNECTOR (ROOM LP) |
10 A |
BCM, zestaw wskaźników (IND.), moduł sterowania klimatyzacją, moduł monitorowania ciśnienia w oponach, lampa w pomieszczeniu środkowym, lampa bagażowa, zespół konsoli nad głową (lampka mapy), kluczyk zapłonu ILL. i przełącznik ostrzegawczy drzwi, lampka w drzwiach |
