Kia Sorento (2020) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 27 lipca, 2022
Kia Sorento (2020) - skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Kia Sorento

Dotyczy pojazdów nowych w latach:

2020.



Wewnątrz pokryw bezpieczników/przekaźników znajduje się etykieta bezpiecznika/przekaźnika opisująca nazwę i pojemność bezpiecznika/przekaźnika.



Nie wszystkie opisy paneli bezpieczników w tej instrukcji mogą mieć zastosowanie do Twojego pojazdu.

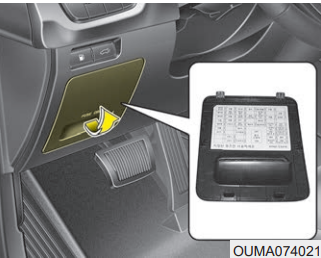

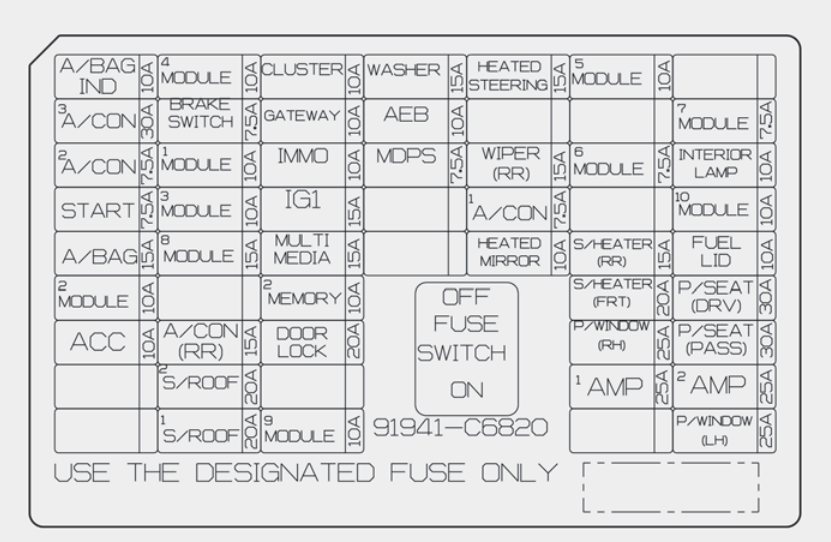

Przedział pasażerski

Nazwa Ampery [A] Opis
AIR BAG IND. 10 A Klaster, moduł sterowania klimatyzacją
A/CON 3 30A Silnik dmuchawy
A/CON 2 7,5A Moduł sterowania klimatyzacją (automatyczny)
START 7,5A Blok przyłączeniowy E/R (przekaźnik startowy), przełącznik zakresu skrzyni biegów
AIR BAG 15A Moduł sterujący SRS, czujnik wykrywania pasażerów w pasażerach
MODULE 2 10 A Przełącznik Crash Pad, moduł monitorowania ciśnienia w oponach, 4WD ECM, moduł ostrzegania o opuszczeniu pasa ruchu, przełącznik konsoli, tylny czujnik wspomagania parkowania, tylny brzęczyk wspomagania parkowania, tylny czujnik wspomagania parkowania (środek), radar wykrywania martwego pola prawy i lewy, moduł elektronicznego hamulca postojowego, przedni czujnik wspomagania parkowania lewy i prawy, przedni czujnik wspomagania parkowania
ACC 10 A Przekaźnik gniazda zasilania, BCM, audio, jednostka główna audio/wideo i nawigacja, jednostka monitorująca Surround View, moduł sterowania inteligentnym kluczem, wzmacniacz, ładowarka USB, bezprzewodowa ładowarka do telefonu
MODULE 4 10 A Siłownik urządzenia do poziomowania reflektorów, MUT
BRAKE SWITCH 7,5A Moduł inteligentnego sterowania kluczykiem, przełącznik lampy stopu
MODULE 3 10 A Moduł sterowania klimatyzacją, jednostka główna systemu A/V i nawigacji, lusterko elektrochromowe, moduł sterowania IMS kierowcy, wskaźnik dźwigni zmiany biegów, podgrzewanie tylnych siedzeń, moduł sterowania wentylacją przednią, moduł sterowania podgrzewaniem przednich siedzeń, jednostka dynamicznego światła zginania
MODULE 1 10 A BCM, przełącznik świateł stopu, moduł drzwi kierowcy/pasażera, przełącznik trybu sportowego
MODULE 8 15A Moduł inteligentnego sterowania kluczem, moduł immobilizera



Nazwa Ampery [A] Opis
A/CON (RR) 15A Skrzynka przekaźników ICM (tylny przekaźnik silnika dmuchawy)
SUNROOF 2 20A Moduł sterujący szyberdachu (rolka)
SUNROOF 1 20A Moduł sterujący szyberdachu (szkło)
CLUSTER 10 A Klaster instrumentów
GATEWAY 10 A Bramka (MCU IG1)
IMMO. 10 A Moduł inteligentnego sterowania kluczem, moduł immobilizera
IG1 15A Blok przyłączeniowy E/R (bezpiecznik – MDPS 3, MODUŁ, TCU 1), blok PCB (bezpiecznik – ABS 3, SENSOR 6, ECU 1)
MULTIMEDIA 15A Ładowarka USB, jednostka główna audio, A/V i nawigacji
MEMORY 2 10 A Klaster przyrządów, moduł sterowania klimatyzacją, tylny moduł sterowania klimatyzacją, lusterko elektrochromowe, moduł drzwi kierowcy/pasażera, przełącznik szyby pasażera, moduł sterowania IMS kierowcy
DOOR LOCK 20A Przekaźnik zamka drzwi, przekaźnik odblokowywania drzwi, przekaźnik tylnej klapy, MODUŁ DRZWI KIEROWCY/PASAŻERA/RL/RR
MODULE 9 10 A Przełącznik przycisku Start/Stop, moduł sterowania inteligentnym kluczykiem
WASHER 15A BCM, przełącznik wielofunkcyjny
AEB 10 A Jednostka FCA (Forward Collision-Avoidance Assist)
MDPS 7,5A JEDNOSTKA MDPS (TYP KOLUMNY), czujnik kąta skrętu
Zobacz także:  Kia Sportage PHEV/Hybrid (2023) - skrzynka bezpieczników i przekaźników



Nazwa Ampery [A] Opis
HEATED STEERING 15A BCM
WIPER (RR) 15A Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej
A/CON 1 7,5A Moduł sterowania klimatyzacji, blok przyłączeniowy E/R (przekaźnik dmuchawy), skrzynka przekaźników ICM (tylny przekaźnik silnika dmuchawy)
HEATED MIRROR 10 A Moduł sterowania klimatyzacją, lusterko zewnętrzne zasilania kierowcy/pasażera
MODULE 5 10 A BCM, inteligentny moduł sterowania kluczami
MODULE 6 7,5A Jednostka monitorująca widok otoczenia, tylny moduł sterowania klimatyzacją, podgrzewanie tylnych siedzeń, moduł sterowania wentylacją przednią, moduł sterowania ogrzewaniem przednich siedzeń, moduł falownika AC, przełącznik poduszki powietrznej
S/HEATER (RR) 15A Ogrzewacz tylnych siedzeń
S/HEATER (FRT) 20A Moduł sterowania wentylacją przednią, moduł sterowania ogrzewaniem przednich siedzeń
P/WINDOW (RH) 25A Tylne okno prawe, przełącznik tylnego prawego okna, moduł okna bezpieczeństwa pasażera, moduł drzwi pasażera, przełącznik okna zasilania pasażera
AMP 1 25A AMP
MODULE 7 7,5A Bramka (MCU B+), klucz elektromagnetyczny, moduł monitorowania ciśnienia w oponach, MUT
INTERIOR LAMP 10 A Lampa schowka na rękawiczki, wyłącznik zapłonu i przełącznik ostrzegawczy drzwi, lampa nożna kierowcy, przełącznik lampy toaletowej, lampa bagażnika, lampa w pomieszczeniu środkowym, lampa na konsoli, tylna lampa osobista
FUEL LID 10 A Przełącznik wlewu paliwa i klapy tylnej
Zobacz także:  Kia Rio UB (2012-2017) - skrzynka bezpieczników i przekaźników



Numer Ampery [A] Opis
P/SEAT (DRV) 30A Moduł sterowania IMS kierowcy, przełącznik ręczny fotela kierowcy
P/SEAT (PASS) 30A Przełącznik ręczny fotela pasażera
AMP 2 25A AMP
P/WINDOW (LH) 25A Tylne okno lewe, przełącznik tylnego lewego okna, moduł okna zasilania kierowcy, moduł drzwi kierowcy
MODULE 10 10 A BCM, CZUJNIK DESZCZU

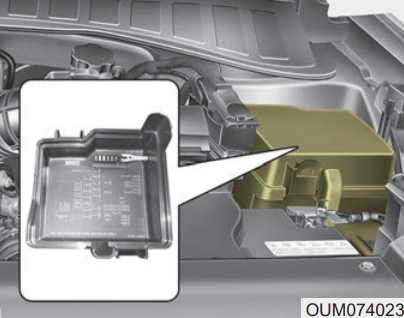

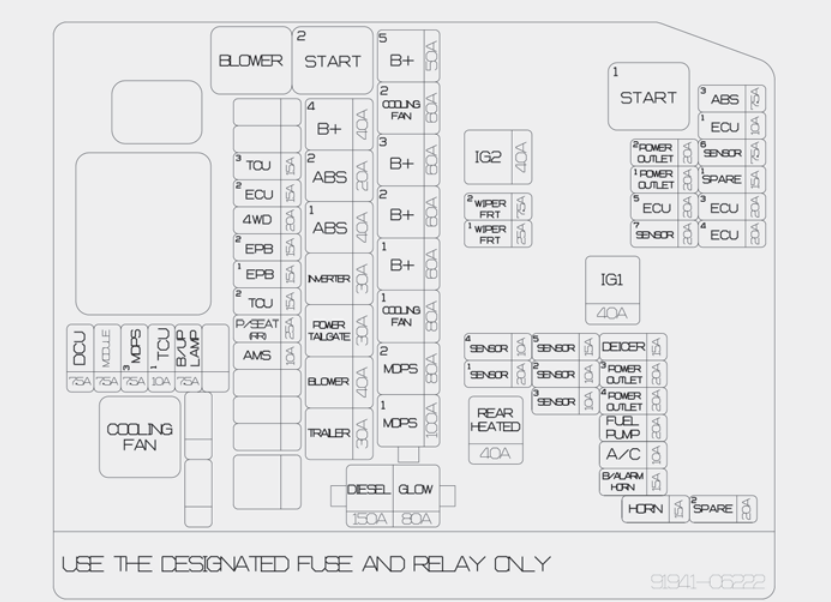

Komora silnika

Rodzaj Nazwa Ampery [A] Opis
WIELE BEZPIECZNIKÓW MDPS 1 100A Jednostka MDPS (typ stelażowy)
MDPS 2 80A Jednostka MDPS (typ kolumny)
COOLING FAN 1 80A Przekaźnik wentylatora chłodzącego 1
B+1 60A IGPM (Bezpiecznik – S/GRZEJNIK (RR), P/ Seat (DRV), P/ Seat (PASS), P/WINDOW (LH))
B+2 60A IGPM (Bezpiecznik – S/GRZEJNIK (FRT), P/WINDOW (RH), FULE POKRYWA, AMP 1, AMP 2, MODUŁ 7, MODUŁ 10)
B+3 60A IGPM (IPS 1, Bezpiecznik – Prąd upływowy Bezpiecznik urządzenia automatycznego odcinania – MULTIMEDIA, PAMIĘĆ 2), LAMPA WEWNĘTRZNA
B+5 50A IGPM (IPS 0/IPS 1/IPS 2/IPS 3/IPS 4/IPS 5/IPS 6/IPS 7/IPS 8, bezpiecznik – S/ROOF 1)
BEZPIECZNIK B+4 40A IGPM (Bezpiecznik – ZAMEK DRZWI, MODUŁ 8, MODUŁ 9, PRZEŁĄCZNIK HAMULCA, A/CON (RR), S/ROOF 2)
ABS 2 20A Moduł ESC
ABS 1 40A Moduł ESC, uniwersalne złącze kontrolne
INVERTER 30A Moduł falownika AC
POWER TAIL GATE 30A Moduł tylnej klapy zasilania
TRAILER 30A Gniazdko zasilania przyczepy
BLOWER 40A Przekaźnik dmuchawy



Rodzaj Nazwa Ampery [A] Opis
BEZPIECZNIK AMS 10 A Czujnik akumulatora
P/SEAT (REAR) 25A Wejście na tylne siedzenie
TCU 2 15A TCU
EPB 1 15A Moduł elektronicznego hamulca postojowego
EPB 2 15A Moduł elektronicznego hamulca postojowego
4WD 20A ECM na 4 koła
ECU 2 15A PCM
TCU 3 15A TCU
MDPS 3 7,5A Jednostka MDPS (typ stelażowy)
TCU 1 10 A Przełącznik zasięgu skrzyni biegów
B/UP LAMP 7,5A IGPM (WEJŚCIE SYGNAŁOWE LAMPY B/UP)
Zobacz także:  Kia Sorento UM (2016-2017) - skrzynka bezpieczników i przekaźników



Nazwa Ampery [A] Opis
ABS 3 7,5A Moduł sterujący ESC, uniwersalne złącze kontrolne
ECU 1 10 A PCM
IG 2 40A RLY. 4 (przekaźnik startowy), przekaźnik PDM (IG2), wyłącznik zapłonu
POWER OUTLET 1 20A Przednie gniazdo zasilania i zapalniczka
SENSOR 6 7,5A GCU
POWER OUTLET 2 20A Przednie gniazdo zasilania
MODULE 7,5A Radar inteligentnego tempomatu
ECU 4 20A [Silnik Theta II 2.4L] PCM (przekaźnik E-CVVT)
WIPER 1 25A Przekaźnik niskiego poziomu wycieraczek
DEICER 15A Przedni przekaźnik odladzacza
ECU 5 20A [Silnik Theta II 2.4L] PCM (przekaźnik E-CVVT)
IG 1 40A Przekaźnik PDM (IG1), przekaźnik PDM (ACC), wyłącznik zapłonu
SENSOR 4 10 A [Silnik Theta II 2.4L] Czujnik tlenu (góra/dół)

[Silnik Lambda II 3.3L] PCM, czujnik tlenu #1/#2/#3/#4
SENSOR 5 15A [Silnik Theta II 2.4L] PCM



Nazwa Ampery [A] Opis
WIPER 2 7,5A Sygnał parkowania wycieraczek
POWER OUTLET 3 20A Tylne gniazdo zasilania
SENSOR 1 20A [Silnik Theta II 2.4L] Cewka zapłonowa #1/#2/#3/#4 [Silnik Lambda II 3.3L] Cewka zapłonowa #1/#2/#3/#4/#5/#6, Condecser #1 /#2
SENSOR 3 10 A [Silnik Theta II 2.4L] Przekaźnik pompy paliwa [Silnik Lambda II 3.3L] Przekaźnik pompy paliwa, PCM
POWER OUTLET 4 20A Gniazdo zasilania bagażnika
REAR HEATED 40A Tylny przekaźnik odmgławiacza
SENSOR 2 10 A [Silnik Theta II 2.4L] Blok złącza E/R (przekaźnik wentylatora chłodzącego 1), zawór kontroli oleju (wydech), zawór elektromagnetyczny kontroli przedmuchu, zawór zamykania kanistra, zawór elektromagnetyczny o zmiennym wlocie

[Silnik Lambda II 3.3L] Blok złącza E/R (przekaźnik wentylatora chłodzącego 1), zawór elektromagnetyczny o zmiennym wlocie #1/#2, zawór elektromagnetyczny kontroli przedmuchu, zawór kontroli oleju #1/#2/#3/#4 (dolot /Wydech), PCM, zawór zamykający kanister, przekaźnik sprężarki A/CON
FUEL PUMP 20A Przekaźnik pompy paliwa
HORN 15A Przekaźnik klaksonowy
B/ALARM HORN 15A Przekaźnik sygnału dźwiękowego alarmu włamaniowego
A/C 10 A Sprężarka klimatyzacji
SPARE 1 15A ATRAPA
SENSOR 7 20A CZUJNIK NOx



Przekaźnik nr. Nazwa przekaźnika Rodzaj
E31 Przekaźnik dmuchawy MIKRO
E32 START #2 Przekaźnik MIKRO
E33 Przekaźnik wentylatora chłodzącego nr 1 MINI
