Kia Forte i Cerato (2003-2006) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
14 stycznia, 2023

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Kia Forte i Cerato

Dotyczy pojazdów wyprodukowanych w latach:

2003, 2004, 2005, 2006.

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu.

Przedział pasażerski

Kia Forte i Cerato (2003-2006) - skrzynka bezpieczników i przekaźników

Nazwa

Ampery [A]

Opis

START

10 A

Rozrusznik

SRF/D_LOCK

20A

szyberdach, zamek w drzwiach

RR FOG

10 A

Tylne światło przeciwmgielne

HAZARD

10 A

Migacz ostrzegawczy

Reklama

A/CON

10 A

Klimatyzator

CLUSTER

10 A

Zestaw wskaźników

RKE

10 A

Zdalny dostęp bezkluczykowy

S/HTR

20A

Podgrzewacz siedzenia

C/LIGHTER

15A

Zapalniczka

A/BAG

15A

Poduszka powietrzna

R/WIPER

15A

Tylna wycieraczka

AUDIO

10 A

Audio

ABS

10 A

System zapobiegania blokady kół

ACC/PWR

15A

Akcesoria / Gniazdo zasilania

ROOM

15A

Lampa wnętrza pojazdu

IGN

10 A

Zapłon

ECU

10 A

Jednostka sterująca silnika

TAIL RH

10 A

Światło tylne (prawe)

T/SIG

10 A

Włącz sygnał świetlny

RR/HTR

30A

Odmrażacz tylnej szyby

P/WDW LH

25A

Elektryczne okno (po lewej)

HTD/MIRR

10 A

Ogrzewanie zewnętrznego lusterka wstecznego

P/WDW RH

25A

Elektryczne okno (po prawej)

TAIL LH

10 A

Światło tylne (lewe)

Reklama

RR/HTR

–

Przekaźnik odmrażania tylnej szyby

RESISTOR

–

Rezystor

P/WDW

–

Przekaźnik okna elektrycznego

ACC/PWR

–

Akcesoria / Przekaźnik gniazda zasilania

TAIL

–

Przekaźnik światła tylnego

Zobacz także: Kia Forte i Cerato (2014) - skrzynka bezpieczników i przekaźników

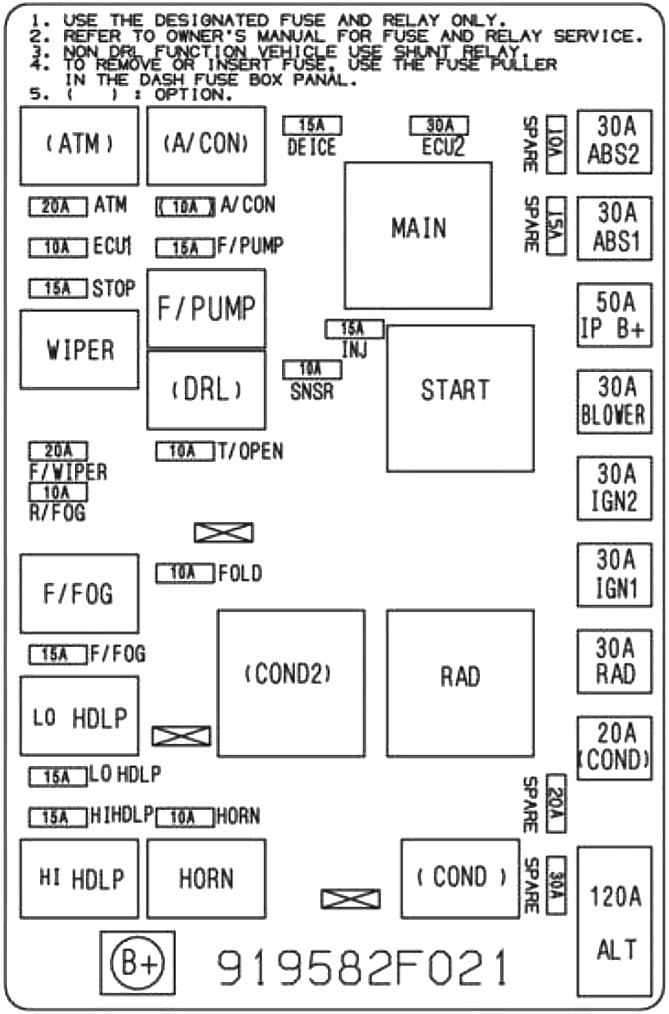

Komora silnika

Kia Forte i Cerato (2003-2006) - skrzynka bezpieczników i przekaźników

Nazwa

Ampery [A]

Opis

ATM

20A

Automatyczne sterowanie skrzynią biegów

ECU1

10 A

Jednostka sterująca silnika

STOP

15A

Światło stopu

F/WIPER

15A

Przednia wycieraczka

R/FOG

10 A

Tylne światło przeciwmgielne

F/FOG

15A

Przednie światło przeciwmgielne

LO HDLP

15A

Reflektor (światła mijania)

HI HDLP

15A

Reflektor (światła drogowe)

A/CON

10 A

Klimatyzator

Reklama

F/PUMP

15A

Pompa paliwowa

T/OPEN

10 A

Otwieracz pokrywy bagażnika

FOLD

10 A

Składane zewnętrzne lusterko wsteczne

HORN

10 A

Klakson

DEICE

15A

Odladzacz

INJ

15A

Wtryskiwacze

SNSR

10 A

czujnik tlenu

ECU2

30A

Jednostka sterująca silnika

SPARE

10 A

zapasowy bezpiecznik

SPARE

15A

zapasowy bezpiecznik

SPARE

20A

zapasowy bezpiecznik

SPARE

30A

zapasowy bezpiecznik

ABS2

30A

System zapobiegania blokady kół

ABS1

30A

System zapobiegania blokady kół

IP B+

50A

W panelu B+

BLOWER

30A

Dmuchacz

IGN2

30A

Zapłon

IGN1

30A

Zapłon

RAD

30A

Wentylator chłodnicy

COND

20A

Wentylator skraplacza

Reklama

ALT

120A (benzyna) / 140A (olej napędowy)

Alternator

ATM

–

Przekaźnik sterujący automatycznej skrzyni biegów

WIPER

–

Przekaźnik wycieraczek

F/FOG

–

Przekaźnik przedniego światła przeciwmgielnego

LO HDLP

–

Przekaźnik reflektorów (niski)

HI HDLP

–

Przekaźnik reflektorów (wysoki)

A/CON

–

Przekaźnik klimatyzacji

F/PUMP

–

Przekaźnik pompy paliwa

DRL

–

Przekaźnik świateł do jazdy dziennej

COND2

–

Przekaźnik wentylatora skraplacza

HORN

–

Przekaźnik klaksonu

MAIN

–

Główny przekaźnik

START

–

Przekaźnik rozrusznika

RAD

–

Przekaźnik wentylatora chłodnicy

COND

–

Przekaźnik wentylatora skraplacza

Zobacz także: Kia Avella (1994-2000) - skrzynka bezpieczników i przekaźników

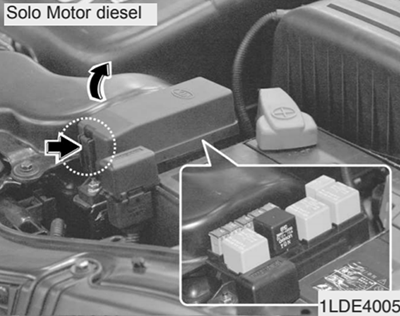

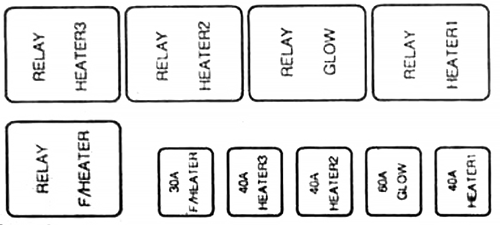

Dodatkowy panel bezpieczników (tylko silnik Diesla)

Kia Forte i Cerato (2003-2006) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
F/H EATER	30A	Podgrzewacz filtra paliwa
HEATER 3	40A	Grzałka PTC 3
HEATER 2	40A	Grzałka PTC 2
GLOW	60A	Świeca żarowa
HEATER 1	40A	Grzałka PTC 1
RELAY F/HEATER	–	Przekaźnik nagrzewnicy filtra paliwa
RELAY HEATER 3	–	Przekaźnik grzałki PTC 3
RELAY HEATER 2	–	Przekaźnik grzałki PTC 2
RELAY GLOW	–	Przekaźnik świecy żarowej
RELAY HEATER 1	–	Przekaźnik grzałki PTC 1
