Schematy skrzynek bezpieczników i przekaźników – Jeep Renegade
Dotyczy pojazdów wyprodukowanych w latach:
2021.
Skrzynka bezpieczników w komorze silnika
Panel bezpieczników w komorze silnika znajduje się po lewej stronie komory silnika.

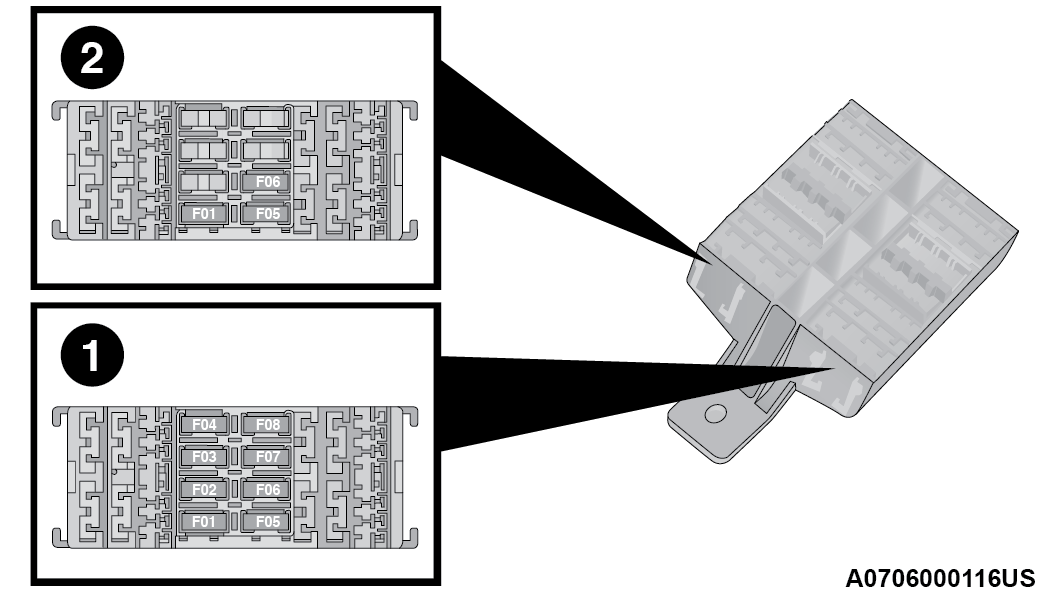

Wnęki bezpiecznikowe komory silnika

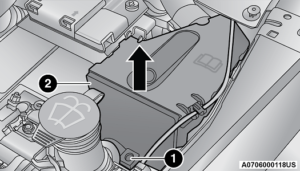

Lokalizacja panelu i pokrywy bezpieczników
| 1 — Śruba montażowa |
| 2 — Osłona bezpiecznika |
Zdejmowanie osłony bezpiecznika i śruby blokującej
Postępować w następujący sposób:
- Powoli przekręć śrubę w kierunku przeciwnym do ruchu wskazówek zegara.
- Powoli odkręć śrubę.
- Zdejmij pokrywę bezpiecznika, przesuwając ją do góry.
Montaż osłony bezpiecznika i śruba blokująca
Postępować w następujący sposób:
- Prawidłowo przymocuj pokrywę bezpiecznika do skrzynki, przesuń całkowicie od góry do dołu.
- Całkowicie wciśnij śrubę za pomocą dołączonego specjalnego śrubokręta.
- Powoli przekręć śrubę zgodnie z ruchem wskazówek zegara.
- Odkręć śrubę.

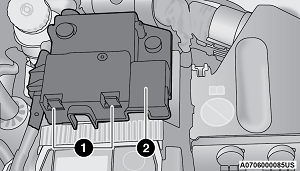

Lokalizacja pokrywy bezpiecznika akumulatora
| 1 — Zaczepy osłony bezpieczników |
| 2 — Osłona bezpiecznika |
| Wgłębienie |
Maksymalny bezpiecznik |
Bezpiecznik kasetowy |
Mikrobezpiecznik |
Opis |
| Jeśli jest na wyposażeniu* |
| F01 |
70 Amp Tan |
– |
– |
Komputer korpusu modułu |
| F02 |
70 Amp Tan |
– |
– |
Moduł Body Computer, tylna jednostka dystrybucji |
| F03 |
– |
20 A niebieski |
– |
Sterownik zasilacza Body Computer |
| F04 |
– |
30 Amp Różowy |
– |
Moduł elektroniczny sterowania hamulcami |
| F05 |
70 Amp Tan |
– |
– |
Elektryczne wspomaganie kierownicy |
| F06 |
20 A żółty – silnik 2,4 l70 Amp Tan – 1.3L Turbo Engine |
– |
– |
Wentylator chłodzący silnik |
| F07 |
50 A czerwony – silnik 2,4 l |
– |
– |
Wentylator chłodzący silnik |
| F08 |
– |
30 Amp Różowy |
– |
Automatyczna skrzynia biegów, GSM |
| F09 |
– |
– |
5 A Tan |
Silnik modułu sterującego |
| F10 |
– |
– |
15 A niebieski |
klakson |
| F11 |
– |
– |
5 A opalenizna — silnik turbo o pojemności 1,3 l25 A Clear – silnik 2,4 l |
Dostarcz obciążenia wtórne |
| F14 |
– |
– |
15 A niebieski — silnik turbo o pojemności 1,3 l |
Pompa WCAC / żaluzje aktywnej kratki |
| F15 |
40 A pomarańczowy |
– |
– |
Pompa modułu sterującego hamulcami |
| F 16 |
– |
– |
5 A Tan |
Moc modułu sterującego silnika, automatyczna skrzynia biegów |
| F17 |
– |
– |
30 Amp Green – 1.3L Turbo Engine15 A niebieski – silnik 2,4 l |
Dostarcz podstawowe obciążenia |
| F18 |
– |
– |
5 A Tan |
Inteligentny czujnik akumulatora (IBS) 2,4 l * |
| F19 |
– |
– |
7,5 A Brązowy |
Sprężarka klimatyzacji |
| F20 |
– |
– |
5 A Tan |
Elektroniczny napęd na cztery koła |
| F21 |
– |
– |
15 A niebieski |
Pompa paliwowa |
| F22 |
– |
– |
10 A czerwony — silnik turbo o pojemności 1,3 l20 A żółty – silnik 2,4 l |
Silnik modułu sterowania mocą |
| F23 |
– |
– |
30 A zielony |
Podgrzewana szyba przednia * |
| F24 |
– |
– |
15 A niebieski |
Automatyczna skrzynia biegów z zasilaniem jednostki elektronicznej |
| F82 |
– |
– |
20 A żółty – 1.3L Turbo Engine |
Silnik modułu sterowania mocą |
| F83 |
– |
40 A zielony |
– |
Wentylator klimatyzacji |
| F84 |
– |
– |
30 A zielony |
Zasilanie Napęd na wszystkie koła |
| F87 |
– |
– |
5 A Tan |
Automatyczna skrzynia biegów wybieraka biegów |
| F88 |
– |
– |
7,5 A Brązowy |
Podgrzewane lusterka zewnętrzne |
| F89 |
– |
– |
30 A zielony |
Ogrzewane tylne okno |
| F90 |
– |
– |
5 A Tan |
Inteligentny czujnik akumulatora (IBS) 1,3 l * |
Centrum bezpieczników komputera pokładowego
Sterownik znajduje się po lewej stronie kolumny kierownicy w dolnej części tablicy rozdzielczej.
W celu wymiany bezpiecznika skontaktuj się z autoryzowanym sprzedawcą.

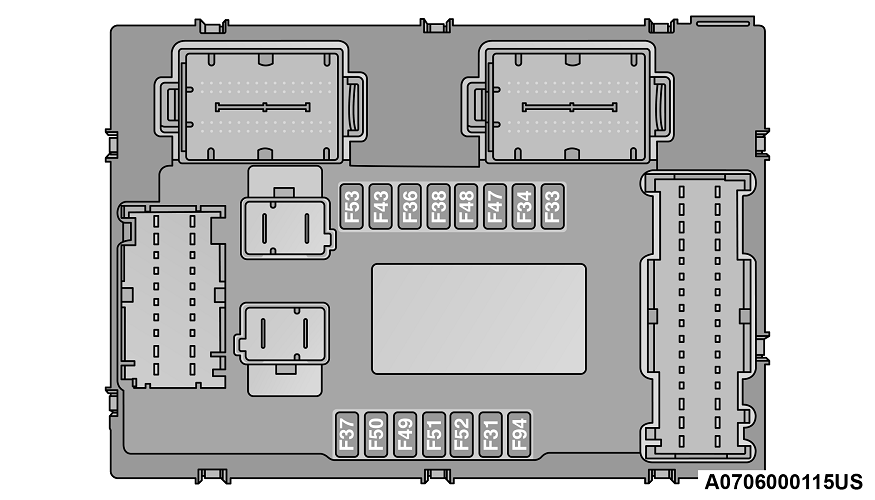

Wnęki bezpiecznikowe sterownika korpusu
| Wgłębienie |
Mini bezpiecznik |
Opis |
| F31 |
7,5 A Brązowy |
błyski;
przednie fotele z napędem elektrycznym;
Klimatyzacja z wentylatorem. |
| F33 |
20 A żółty |
Elektrycznie sterowane okno z przodu (po stronie pasażera) |
| F34 |
20 A żółty |
Elektryczna szyba przednia (po stronie kierowcy) |
| F36 |
15 A niebieski |
Dostawa systemu Uconnect;
Klimatyzacja;
Port USB;
Tylne lampy sufitowe (z szyberdachem);
Połączenie elektroniczne;
SGW. |
| F37 |
10 A czerwony |
Ostrzeżenie o kolizji z przodu systemu Plus;
napęd na wszystkie koła (AWD);
IPC;
Przełącznik pedału hamulca (NC). |
| F38 |
20 A żółty |
Centralny zamek |
| F42 |
7,5 A Brązowy |
Moc pod blokadą i kluczem;
moduł elektroniczny sterowania hamulcami;
Elektryczne wspomaganie kierownicy. |
| F43 |
20 A żółty |
Dwukierunkowa myjka pompy |
| F47 |
20 A żółty |
Elektrycznie sterowane tylne okno (po stronie kierowcy) |
| F48 |
20 A żółty |
Elektrycznie sterowane tylne okno (po stronie pasażera) |
| F49 |
7,5 A Brązowy |
Dostawa ParkSense;
SGW;
Lustro;
podgrzewane przednie siedzenia;
Bateria stabilizatora;
System ESC;
Polecenie wstrzymania S&S;
Martwy punkt;
Czujnik deszczu/światła;
Czujnik wilgotności. |
| F50 |
7,5 A Brązowy |
Poduszka powietrzna zasilania |
| F51 |
7,5 A Brązowy |
Klimatyzacja;
Ostrzeżenie o opuszczeniu pasa;
Selektor terenu;
Przełącznik świateł cofania (MT);
Moduł holowania przyczepy;
Moduł kompasu;
Tylna kamera. |
| F53 |
7,5 A Brązowy |
Dostawa IPC;
Urządzenie startowe;
System Keyless Enter-N-Go. |
| F94 |
15 A niebieski |
Gniazdo zasilania |
Tylny bezpiecznik ładunkowy i jednostka dystrybucji przekaźników
Aby uzyskać dostęp do bezpieczników, zdejmij drzwiczki dostępu z lewego tylnego panelu tylnej przestrzeni ładunkowej.

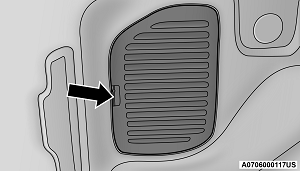

Tylne drzwiczki dostępu do bezpieczników
Bezpieczniki mogą być umieszczone w dwóch jednostkach. uchwyt bezpiecznika nr 1 i uchwyt bezpiecznika nr 2 (jeśli jest wyposażony w holowanie przyczepy) znajdują się najbliżej tyłu pojazdu.
Tylne wnęki bezpieczników ładunku
| 1 — Uchwyt bezpiecznika nr 1 |
| 2 — Uchwyt bezpiecznika nr 2 |
Uchwyt bezpiecznika nr 1
| Wgłębienie |
Mini bezpiecznik |
Opis |
| F1 |
30 A niebieski |
Przetwornica mocy |
| F2 |
20 A żółty |
System audio HIFI |
| F3 |
20 A żółty |
MOJE NIEBO |
| F5 |
30 A zielony |
Fotel elektryczny (po stronie kierowcy) |
| F6 |
7,5 A Brązowy |
Przedni fotel z regulacją odcinka lędźwiowego (po stronie kierowcy) |
| F8 |
20 A żółty |
Ogrzewanie przednich siedzeń |
Na sterowniku znajduje się również bezpiecznik 20 A do osłony przeciwsłonecznej chowanego dachu.
Uchwyt bezpiecznika nr 2
| Wgłębienie |
Mini bezpiecznik |
Opis |
| F1 |
10 A czerwony |
Oświetlenie zewnętrzne sterownika na przyczepie |
| F5 |
15 A niebieski |
Oświetlenie zewnętrzne kontrolera (strona kierowcy) |
| F6 |
15 A niebieski |
Oświetlenie zewnętrzne kontrolera (strona pasażera) |
