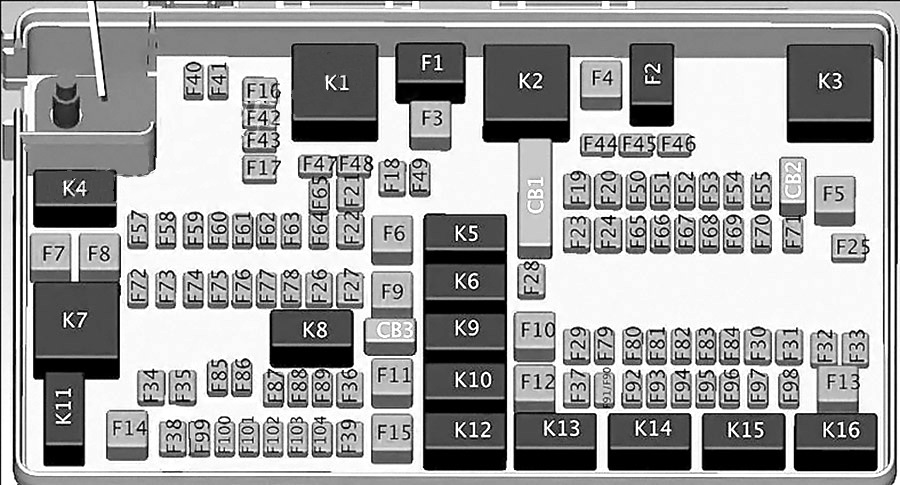

| F01 |
– |
– |
Zapasowy |
| F02 |
40 A zielony |
– |
Rozrusznik |
| F03 |
– |
5 A Tan |
Inteligentny czujnik akumulatora (IBS) |
| F04 |
– |
20 A żółty |
Pompa paliwa MTR/FPCM |
Reklama
|
| F05 |
– |
5 A Tan |
Bramka bezpieczeństwa |
| F06 |
– |
– |
Zapasowy |
| F07 |
– |
15 A niebieski |
Niskotemperaturowa pompa chłodząca chłodnicę (LTR) — jeśli jest na wyposażeniu |
| F08 |
– |
15 A niebieski |
Moduł sterowania trans TCM-8HP CYGNUS |
| F09 |
– |
– |
Zapasowy |
| F10 |
– |
15 A niebieski |
Kluczowy węzeł zapłonu (KIN)/piasta częstotliwości radiowej (RF HUB)/elektryczna blokada kolumny kierownicy (ESCL) |
| F11 |
– |
10 A czerwony |
Port UCI (USB i AUX) |
| F12 |
– |
25 A Wyczyść |
Wzmacniacz HIFI |
| F13 |
– |
– |
Zapasowy |
| F14 |
– |
– |
Zapasowy |
| F15 |
– |
15 A niebieski |
Zestaw wskaźników tablicy rozdzielczej (IPC)/przełącznik – zestaw urządzeń elektrycznych o dużej wytrzymałości (SWITCH BANK-HD ELEC) |
| F 16 |
– |
– |
Zapasowy |
| F17 |
– |
– |
Zapasowy |
| F18 |
– |
10 A czerwony |
Sprzęgło klimatyzacji (AC CLUTCH) |
| F19 |
– |
– |
Zapasowy |
| F20 |
30 Amp Różowy |
– |
Centralny sterownik nadwozia (CBC) 1-ŚWIATŁA WEWNĘTRZNE |
| F21 |
– |
20 A żółty |
TYLNA WYCIERACZKA |
| F22 |
– |
10 A czerwony |
Moduł sterujący silnika (ECM)/Moduł sterujący układu napędowego (PCM)/Moduł generatora silnika (MGU) OBUDŹ SIĘ/Zespół zasilacza (PPU) OBUDŹ SIĘ |
| F23 |
– |
10 A czerwony |
Moduł sterujący układu napędowego (PCM)/Moduł sterujący silnika (ECM) |
| F24 |
– |
– |
Zapasowy |
Reklama
|
| F25 |
– |
10 A czerwony |
Przesunięcie modułu za pomocą przewodu (MOD_SBW) |
| F26 |
40 A zielony |
– |
Centralny sterownik nadwozia (CBC) 2 ŚWIATŁA ZEWNĘTRZNE #1 |
| F27 |
30 Amp Różowy |
– |
Wycieraczki przednie |
| F28 |
40 A zielony |
– |
Centralny sterownik nadwozia (CBC) 3-POWER LOCKS |
| F29 |
40 A zielony |
– |
Centralny sterownik nadwozia (CBC) 4 ŚWIATŁA ZEWNĘTRZNE #2 |
| F30 |
– |
– |
Zapasowy |
| F31 |
– |
10 A czerwony |
PORT DIAGNOSTYCZNY |
| F32 |
– |
10 A czerwony |
Ogrzewanie Wentylacja Klimatyzacja Mod (HVAC CTRL MOD)/Blokada kolumny kierownicy (SCL)/Moduł klasyfikacji pasażerów (OCM)/Moduł wykrywania obecności kierowcy (DPDM) |
| F33 |
– |
10 A czerwony |
System ParkTronics (PTS)/moduł kamery na podczerwień (IRCM)/lampki wyłączania poduszek powietrznych (AIRBAG DISABLE LMPS) |
| F34 |
– |
10 A czerwony |
Elektroniczny układ stabilizacji toru jazdy (ESC)/elektryczno-hydrauliczne wspomaganie kierownicy (EHPS)/ moduł sterowania Smart Bar (SBCM) POBUDZENIE |
| F35 |
30 Amp Różowy |
– |
PMP HAMULCOWY — jeśli jest na wyposażeniu |
| F36 |
30 Amp Różowy |
– |
MODUŁ HOLOWNI PRZYCZEPY — Jeśli jest na wyposażeniu |
| F37 |
30 Amp Różowy |
– |
PRZYCZEPA HOLOWNICZA CONN 7W — jeśli jest na wyposażeniu |
| F38 |
20 A niebieski |
– |
Moduł sterujący silnika ECM |
| F39 |
– |
– |
Zapasowy |
Reklama
|
| F40 |
– |
15 A niebieski |
Moduł sterowania układem napędowym (DTCM)/blokada osi (AXLE LOC) FT_RR |
| F41 |
– |
15 A niebieski |
Klaster instrumentów (IC)/Security GateWay (SGW) OBUDŹ SIĘ |
| F42 |
– |
10 A czerwony |
Zasilanie przekaźnika sterującego zasilaniem (elektryczne zatrzymanie/uruchomienie)/zapasowe (prądnica z rozrusznikiem pasowym) — zależnie od wyposażenia |
| F43 |
|
20 A żółty |
WYJŚCIE PWR (ŁADUNEK) BATT |
| F44 |
– |
10 A czerwony |
Kamera na podczerwień (IRCAM) GRZEJNIKI |
| F45 |
– |
20 A żółty |
WYLOT PWR (ŁADUNEK) ZAPŁON* |
| F46 |
– |
10 A czerwony |
AUTO HDLP LVL MOD/LVL MTR/HDLP SW |
| F47 |
– |
– |
Zapasowy |
| F48 |
– |
– |
Zapasowy |
| F49 |
– |
10 A czerwony |
Kontroler urządzeń przytrzymujących pasażerów ORC |
| F50 |
– |
10 A czerwony |
HD ACC — jeśli jest na wyposażeniu |
| F51 |
– |
10 A czerwony |
Telewizja cyfrowa (DSRC) / USB / wewnętrzne lusterko wsteczne (ISRVM) / Moduł kompasu (CSGM) |
| F52 |
– |
20 A żółty |
Cygaro LTR |
| F53 |
– |
– |
Zapasowy |
| F54 |
– |
– |
Zapasowy |
| F55 |
– |
– |
Zapasowy |
| F56 |
– |
10 A czerwony |
CZUJNIK TEMPERATURY W SAMOCHODZIE |
| F57 |
– |
20 A żółty |
Podgrzewany przedni fotel kierowcy |
| F58 |
– |
20 A żółty |
Podgrzewane siedzenie przednie |
| F59 |
– |
– |
Zapasowy |
Reklama
|
| F60 |
– |
15 A niebieski |
Moduł komfortowej kierownicy (CSWM) (HTD STR WHEEL) |
| F61 |
– |
10 A czerwony |
Lewy czujnik martwego punktu (LBSS)/Prawy czujnik martwego punktu (RBSS) |
| F62 |
– |
– |
Zapasowy |
| F63 |
– |
10 A czerwony |
Kontroler unieruchamiania pasażerów (ORC) |
| F64 |
– |
– |
Zapasowy |
| F65 |
– |
– |
Zapasowy |
| F66 |
40 A zielony |
– |
DMUCHAWA HVAC MTR Przód |
| F67 |
– |
– |
Zapasowy |
| F68 |
– |
– |
Zapasowy |
| F69 |
– |
5 A Tan |
Zespół prądotwórczy MGU Generator rozrusznika pasowego (BSG) — jeśli jest na wyposażeniu |
| F70 |
– |
25 A Wyczyść |
INJ/IGN CEWKA (GAZ)/GLO WTYCZKA MOD (DSL) |
| F71 |
– |
– |
Zapasowy |
| F72 |
– |
10 A czerwony |
HD ELEC ACC PKG — jeśli jest na wyposażeniu |
| F73 |
20 A niebieski |
– |
PWR TOP LT |
| F74 |
20 A niebieski |
– |
PWR TOP RT |
| F75 |
– |
10 A czerwony |
Moduł zasilacza — moduł sterowania pakietem akumulatorów i pomocniczy moduł zasilania (PPU-BPCM i APM) Generator rozrusznika taśmy (BSG) — zależnie od wyposażenia |
| F76 |
– |
20 A żółty |
ECM (gaz)/PCM (DSL) |
| F77 |
– |
10 A czerwony |
PODGRZEWANE LUSTRA |
| F78 |
– |
10 A czerwony |
KOMP/WŁAMANIOWY/SYGNALIZATORY/CZUJNIKI WŁAMANIA |
| F79 |
– |
20 A żółty |
Inteligentny pasek CTRL MOD |
| F80 |
– |
15 A niebieski |
Moduł sterujący układu napędowego (PCM) |
| F81 |
30 Amp Różowy |
– |
ODSZRANIACZ TYLNY (EBL) |
| F82 |
30 Amp Różowy |
– |
FUEL HTR — jeśli jest na wyposażeniu |
| F83 |
60 A żółty |
– |
ŚWIECA ŻAROWA — jeśli jest na wyposażeniu |
| F84 |
30 Amp Różowy |
– |
UREA HTR CTRL UNIT — jeśli jest na wyposażeniu |
| F85 |
– |
10 A czerwony |
CZUJNIK PM — jeśli jest na wyposażeniu |
| F86 |
30 Amp Różowy |
– |
BRAKE VAC PMP 2 — jeśli jest na wyposażeniu |
| F87 |
– |
10 A czerwony |
ZASILANIE/ODPOWIETRZANIE PMP — Jeśli jest na wyposażeniu |
| F88 |
20 A niebieski |
– |
CZUJNIK NOx #1/ #2 — JEŚLI jest na wyposażeniu |
| F89 |
– |
10 A czerwony |
Moduł sterujący kolumny kierownicy (SCCM) / tempomat (CRUISE CTL) / telewizja cyfrowa (DTV) |
Reklama
|
| F90 |
20 A niebieski |
– |
PARK HOLOWNI PRZYCZEPY LMP — jeżeli jest na wyposażeniu |
| F91 |
– |
20 A żółty |
KLAKSON |
| F92 |
40 A zielony |
– |
HD ACCY #2 — jeśli jest na wyposażeniu |
| F93 |
40 A zielony |
– |
HD ACCY #1 — jeśli jest na wyposażeniu |
| F94 |
– |
10 A czerwony |
Monitor ciśnienia w oponach (TPM)/system piasty RF (CORAX) |
| F95 |
– |
– |
Zapasowy |
| F96 |
– |
10 A czerwony |
LUSTERKO PWR SW |
| F97 |
– |
20 A żółty |
RADIO/TBM |
| F98 |
– |
10 A czerwony |
SW BANK-HD ELEK/OFF ROAD |
| F99 |
– |
– |
Zapasowy |
| F100 |
30 Amp Różowy |
– |
ESC-ECU I ZAWORY |
| F101 |
30 Amp Różowy |
– |
Moduł sterowania układem napędowym (DTCM) |
| F102 |
– |
15 A niebieski |
PODWÓJNY PORT USB |
| F103 |
– |
15 A niebieski |
HD ACCY #3 — jeśli jest na wyposażeniu |
| F104 |
– |
15 A niebieski |
POMPA CHŁODZĄCA PPU — jeśli jest na wyposażeniu |
| F105 |
– |
10 A czerwony |
Zintegrowany stos centralny (ICS)/klimatyzacja z wentylacją cieplną (HVAC) |
| F106 |
50 A czerwony |
– |
Elektroniczna regulacja prędkości (ESC)-POMPA MTR |
| F107 |
– |
20 A żółty |
ZATRZYMANIE/SKRĘT PRZYCZEPY HOLOWNICZEJ LT — jeśli jest na wyposażeniu |
| F108 |
– |
15 A niebieski |
HD ACCY #4 — jeśli jest na wyposażeniu |
| F109 |
– |
20 A żółty |
ZATRZYMANIE/SKRĘT HOLOWNICZY PRZYCZEPY RT — jeżeli jest na wyposażeniu |
| F110 |
30 Amp Różowy |
– |
INWERTER MOCY |
| F111 |
20 A niebieski |
– |
ZACZEP HOLOWNICZY PRZYCZEPY — Jeśli jest na wyposażeniu |
