Schematy skrzynek bezpieczników i przekaźników – Honda Prelude
Dotyczy pojazdów wyprodukowanych w latach:
1982, 1983, 1984, 1985, 1986, 1987.

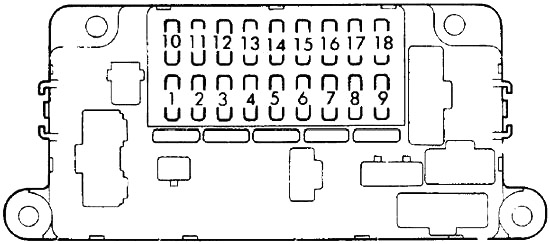

Schemat skrzynki bezpieczników w przedziale pasażerskim
Panel bezpieczników znajduje się za pokrywą poniżej i po lewej stronie kolumny kierownicy.
| Numer |
Ampery [A] |
Opis |
| 1 |
20 |
Odmgławiacz tylnej szyby |
| 2 |
15 |
Światło bagażnika, oświetlenie skrzynki bezpieczników, oświetlenie wewnętrzne, zapalniczka, zegar, ostrzeżenie o kluczu |
| 3 |
15 |
Oświetlenie tablicy rozdzielczej i konsoli, tylne światła, oświetlenie obrysowe tablicy rejestracyjnej |
| 4 |
10 |
1982-1985: Radio (pamięć), światła awaryjne |
| 5 |
10 |
Kierunkowskazy, światła cofania i ostrzegawcze, wskaźniki pozycji zmiany biegów i bezpieczeństwa, wskaźniki |
| 6 |
20 |
Wycieraczka/spryskiwacz, szyberdach, przekaźnik szyby elektrycznej (1986-1987) |
| 7 |
10 |
1986-1987: Tempomat |
| 8 |
10 |
Wentylatory chłodnicy i skraplacza klimatyzacji, klimatyzator |
| 9 |
10 |
Odmgławiacz tylnej szyby |
| 10 |
20 |
Sterowanie dmuchawą, sterowanie podciśnieniem nagrzewnicy, klimatyzacja |
| 11 |
10 |
Radio |
| 12 |
15 |
1986-1987: Zasilanie okien |
| 13 |
15 |
1986-1987: Zasilanie okien |
| 14 |
10 |
1986-1987: Elektroniczny wtrysk paliwa |

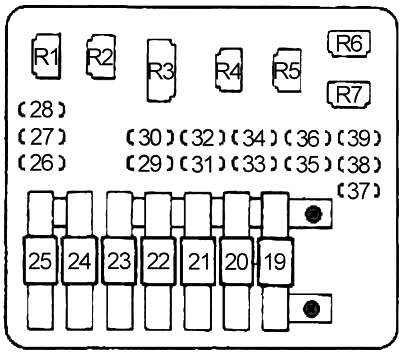

Schemat skrzynki bezpieczników w komorze silnika
| Numer |
Ampery [A] |
Opis |
| 1 |
65 |
Rozdzielacz zasilania (główny bezpiecznik) |
| 2 |
35 |
Szyberdach |
| 3 |
15 |
Klakson, światła stopu |
| 4 |
15 |
Zwijacz prawego reflektora |
| 5 |
15 |
Zwijacz lewego reflektora |
| 6 |
20 |
Wentylatory grzejnikowe |
| 7 |
10 |
1982-1985: Zawór elektromagnetyczny przecieku rozruchu, ostrzeżenie o hamulcu |
| 15 |
1986-1987: Jednostka kontroli emisji (EFI), alternator |
| 8 |
10 |
Kontrola emisji, układ ładowania, pompa paliwa |
| 9 |
15 |
Prawy reflektor |
| 10 |
15 |
Lewy reflektor |
| 11 |
10 |
Światła awaryjne |
| 12 |
20 |
1986-1987: Wentylator skraplacza klimatyzacji |
| Przekaźnik |
| 13 |
Wentylator chłodnicy |
| 14 |
Oświetlenie |
| 15 |
Otwarty dach słoneczny |
| 16 |
Zamknięcie szyberdachu |
| 17 |
Opornik |
| 18 |
1986-1987: Okno elektryczne |
| 19 |
1986-1987: Wentylator podgrzewnicy |
