Honda CR-V (1995-2001) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
1 września, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Honda CR-V

Dotyczy pojazdów nowych w latach:

1995, 1996, 1997, 1998, 1999, 2000, 2001.

Komora silnika

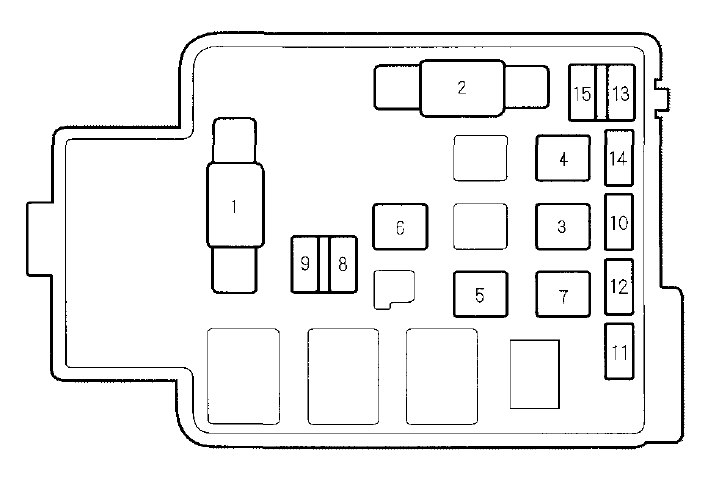

Skrzynka bezpieczników pod maską znajduje się w komorze silnika.
Pojazdy wyposażone w ABS mają trzecią skrzynkę bezpieczników dla ABS. Znajduje się w komorze silnika po stronie pasażera.

Honda CR-V (1995-2001) - skrzynka bezpieczników i przekaźników

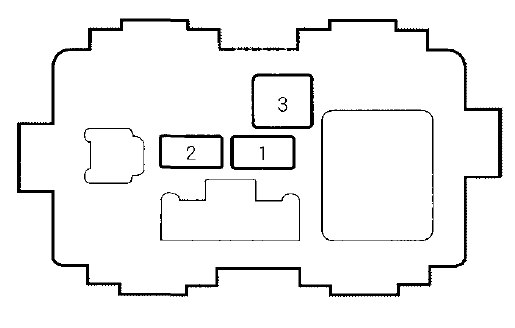

Skrzynka bezpieczników ABS (dla niektórych typów)

Honda CR-V (1995-2001) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	100 A	Główny bezpiecznik akumulatora
2	40 A	Główny bezpiecznik zapłonu
3	20 A	Odmgławiacz tylnej szyby
4	40 A	Zasilanie okien
5	40 A	Opcja
6	30 A	Reflektor
7	40 A	Silnik nagrzewnicy
8	10 A	Światła awaryjne
9	15 A	Klakson, światło stopu
10	20 A	Jednostka zamka drzwi
11	20 A	Wentylator chłodzący
12	20 A	Wentylator skraplacza
13	15 A	FI E/M (ECM/PCM)
14	7,5 A	Rezerwa (radio)
15	7,5 A	Wewnętrzne światło

SKRZYNKA BEZPIECZNIKÓW ABS:
1	7,5 A	Kontrola silnika
2	20 A	ABS + B
3	40 A	Silnik pompy ABS

Zobacz także: Honda Civic X (2020-2021) - skrzynka bezpieczników i przekaźników

Przedział pasażerski

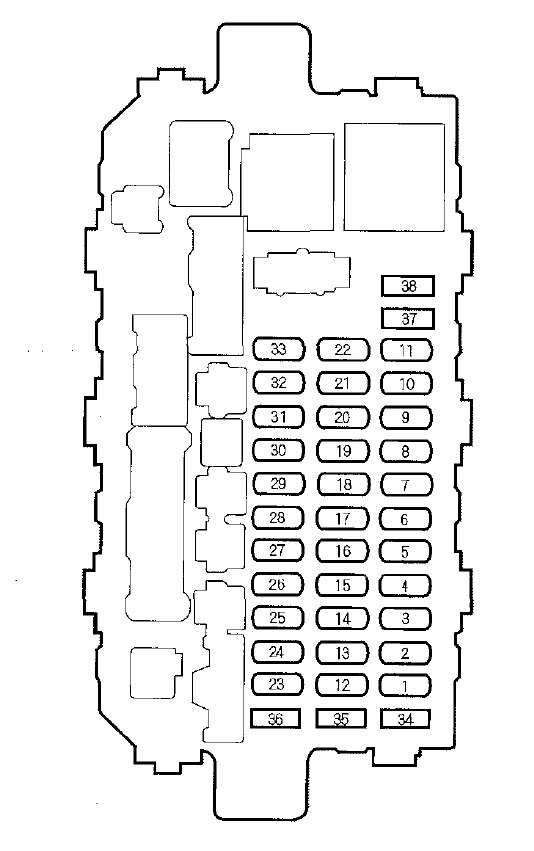

Wewnętrzna skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy.
Zdejmij pokrywę, odchylając ją w dół i wyciągając ją prosto z zawiasów.

Honda CR-V (1995-2001) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	—	Nieużywany
2	—	Nieużywany
3	10 A	Tylna wycieraczka, spryskiwacz
4	10 A	Prawe światło drogowe
5	10 A	Światło drogowe lewego reflektora
6	10 A	Gniazdo zasilania tylnych akcesoriów
7	20 A	Lewe tylne okno zasilania
8	20 A	Elektryczna szyba tylna prawa
9	15 A	Cewka zapłonowa
10	20 A	Asystent przedniej szyby elektrycznej
11	20 A	Przedni sterownik szyby elektrycznej
12	7,5 A	Włącznik światła
13	15 A	Pompa paliwa (jednostka SRS)
14	7,5 A	Tempomat
15	7,5 A	ACG (IG), czujnik SP
16	7,5 A	ABS
17	7,5 A	Przekaźnik klimatyzacji nagrzewnicy
18	7,5 A	Przekaźnik światła do jazdy (model kanadyjski)
19	7,5 A	Zapasowe światło
20	7,5 A	Światła pozycyjne (model kanadyjski)
21	10 A	Prawy reflektor mijania
22	10 A	Światła mijania lewego reflektora
23	10 A	SRS
24	7,5 A	Przekaźnik zasilania okna
25	7,5 A	Licznik
26	20 A	Przednia wycieraczka, przednia spryskiwacz
27	10 A	Gniazdo zasilania akcesoriów przednich
28	10 A	Radio
29	—	Nieużywany
30	7,5 A	Światło licznika
31	7,5 A	Sygnał startowy
32	7,5 A	Światło tablicy rejestracyjnej, tylne światło
33	7,5 A	Jednostka zamka wewnętrznego
34	7,5 A	Zapasowy bezpiecznik
35	10 A	Zapasowy bezpiecznik
36	15 A	Zapasowy bezpiecznik
37	20 A	Zapasowy bezpiecznik
38	—	Nieużywany
