Schematy skrzynek bezpieczników i przekaźników – Honda Civic 5D i Type R
Dotyczy pojazdów wyprodukowanych w latach:
2020, 2021.

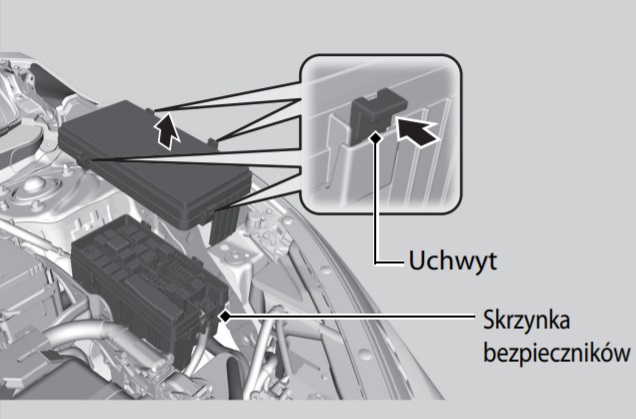

Skrzynka bezpieczników w komorze silnika
| Numer |
Ampery [A] |
Opis |
| 1 |
60A |
Block OP1 |
| 1 |
30A |
VST1 (układ Auto Stop) |
| 1 |
50A |
Wentylator chłodzący (Wersje z silnikiem 1,0 l i 1,5 l) |
| 1 |
30A |
Główny wentylator (Wersje z silnikiem 2,0 l) |
| 1 |
30A |
Wzmacniacz audio |
| 1 |
30A |
IG Main2 |
| 1 |
30A |
Główne światła drogowe |
| 1 |
125A (silnik 1,0 l i 1,5 l)
150A (silnik 2,0 l) |
Akumulator (główny bezpiecznik) |
| 2 |
70A |
EPS |
| 2 |
30A/50A |
IG Main1 |
| 2 |
40A |
Opcja skrzynki bezpieczników |
| 2 |
60A |
Główna skrzynka bezpieczników |
| 2 |
30A |
Silnik przedniej wycieraczki |
| 2 |
30A |
Główne światła mijania |
| 3 |
40A |
Ogrzewanie tylnej szyby |
| 3 |
30A |
Rozrusznik |
| 3 |
40A |
Skrzynka bezpieczników |
| 3 |
40A |
Silnik ABS/VSA |
| 3 |
40A |
ABS/VSA FSR |
| 3 |
40A |
Silnik dmuchawy |
| 4 |
40A |
PTC HTR2 |
| 4 |
40A |
PTC HTR4 |
| 5 |
5A |
Wentylator chłodzący (Wersje z silnikiem 1,0 l i 1,5 l) |
| 6 |
15A |
Spryskiwacz |
| 7 |
15A/20A |
IGP |
| 8 |
10A |
Światła stop |
| 9 |
15A |
FI Sub |
| 10 |
15A |
Wtryskiwacz (Wersje z silnikiem 1,5 l) |
| 10 |
30A |
EVP |
| 10 |
20A |
Wentylator dodatkowy (Wersje z silnikiem 2,0 l) |
| 11 |
5A |
LAF |
| 12 |
10A |
Sterownik silnika |
| 13 |
15A |
Światła awaryjne |
| 14 |
15A |
Podgrzewany tylny fotel |
| 15 |
15A |
Cewka zapłonowa |
| 16 |
15A |
Skrzynia biegów |
| 17 |
10A |
Światła do jazdy dziennej |
| 18 |
10A |
Podtrzymanie |
| 19 |
15A |
Audio |
| 20 |
10A |
Światła pozycyjne |
| 21 |
10A |
Oświetlenie wnętrza |
| 22 |
15A |
Światła przeciwmgielne |
| 23 |
10A |
Sprężarka układu klimatyzacji |
| 24 |
10A |
Sygnał dźwiękowy |
| 25 |
30A |
System audio |
| 26 |
10A |
Światła mijania lewego reflektora |
| 27 |
10A |
Światła mijania prawego reflektora |
| 28 |
30A |
Podtrzymanie 2 |
| 28 |
5A |
Wyłącznik |
| 29 |
10A |
Światła drogowe lewego reflektora |
| 30 |
10A |
Światła drogowe prawego reflektora |
| 31 |
15A |
ADS |
| 32 |
30A |
Spryskiwacz reflektorów |
| 33 |
5A |
VB ACT (Wersje z silnikiem 1,5 l) |

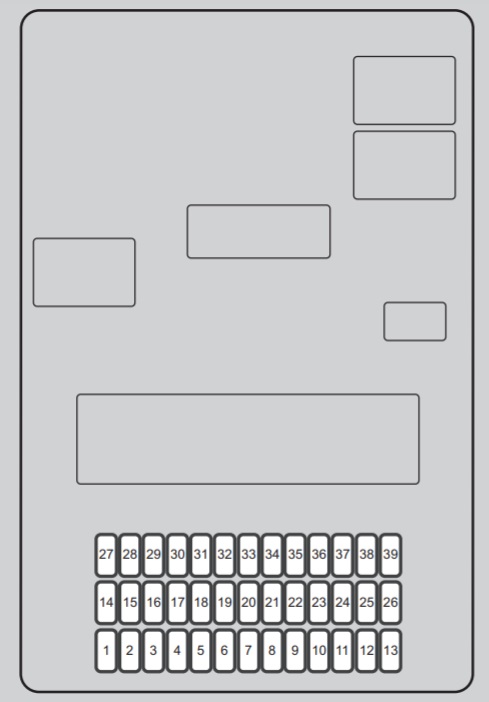

Skrzynka bezpieczników w przedziale pasażerskim

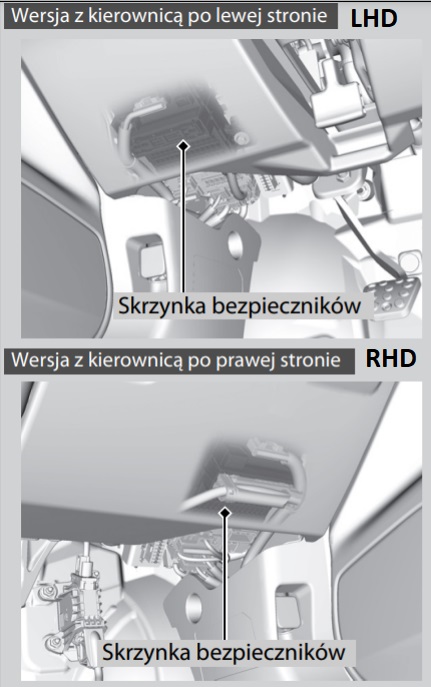

Umiejscowiona pod deską rozdzielczą.
| Numer |
Ampery [A] |
Opis |
| 1 |
10A |
Akcesoria |
| 2 |
5A |
Blokada kluczyka |
| 3 |
10A |
Silnik wycieraczki tylnej szyby |
| 4 |
5A |
Opcja 3 |
| 4 |
10A |
Skrzynia biegów |
| 5 |
10A |
Opcja |
| 6 |
10A |
Opcja 2 |
| 7 |
10A |
Licznik |
| 8 |
15A/20A |
Pompa paliwowa |
| 9 |
10A |
Klimatyzacja |
| 10 |
20A |
Tylne gniazdo zasilania akcesoriów |
| 11 |
5A |
Monitor |
| 12 |
10A |
Blokada drzwi z prawej strony |
| 13 |
10A |
Tryb odblokowania drzwi z lewej strony |
| 14 |
20A |
Elektrycznie sterowana lewa tylna szyba |
| 15 |
20A |
Elektrycznie sterowana szyba pasażera z przodu |
| 16 |
20A |
Zamek drzwi |
| 17 |
10A |
Skrzynia biegów |
| 17 |
5A |
Opcja 3 |
| 18 |
10A |
Elektryczna regulacja podparcia odcinka lędźwiowego |
| 19 |
20A |
Okno dachowe |
| 20 |
10A |
Rozrusznik |
| 21 |
10A/15A |
ACG |
| 22 |
10A |
Światła do jazdy dziennej |
| 23 |
10A |
Tylne światło przeciwmgielne |
| 24 |
5A |
Opcja |
| 25 |
10A |
Zamek drzwi kierowcy |
| 26 |
10A |
Tryb odblokowania drzwi z prawej strony |
| 27 |
20A |
Elektrycznie sterowana prawa tylna szyba |
| 28 |
20A |
Elektrycznie sterowana szyba kierowcy |
| 29 |
20A |
Przednie gniazdo zasilania akcesoriów |
| 30 |
10A |
Funkcja Smart |
| 30 |
5A |
STS |
| 32 |
20A |
Element grzejny przedniego siedzenia |
| 34 |
10A |
VSA/ABS |
| 35 |
10A |
SRS |
| 36 |
20A |
Opcja HAC |
| 38 |
10A |
Blokada drzwi z lewej strony |
| 39 |
10A |
Odblokowywanie zamka drzwi kierowcy |

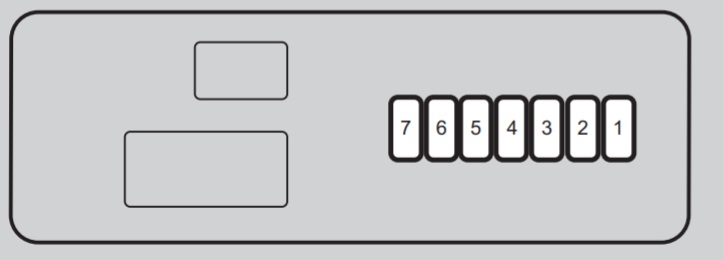

Dodatkowa skrzynka bezpieczników w przedziale pasażerskim (tylko niektóre modele)

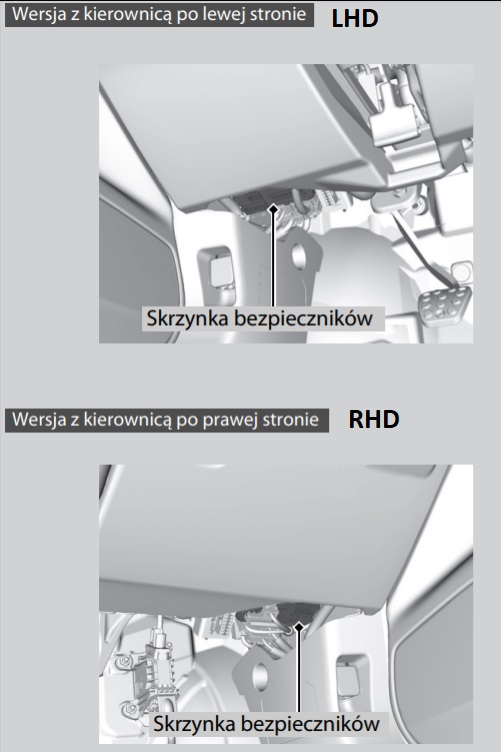

Kierownica po lewej stronie
Kierownica po prawej stronie
| Numer |
Ampery [A] |
Opis |
| 1 |
10A |
Akcesoria |
| 2 |
10A |
EOP |
| 3 |
10A |
Podtrzymanie 2 |
| 4 |
15A |
Audio |
| 5 |
10A |
Odcięcie akcesoriów |
| 6 |
10A |
VST 1 |
| 7 |
5A |
Wyłącznik 2 |
