Honda Civic (2016-2017) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
16 kwietnia, 2022

Schematy skrzynek bezpieczników i przekaźników – Honda Civic

Dotyczy pojazdów wyprodukowanych w latach:

2016, 2017.

Za zapalniczkę (gniazda zasilania) odpowiada bezpiecznik nr 29 (gniazdo zasilania akcesoriów przednich) w skrzynce bezpieczników tablicy rozdzielczej.

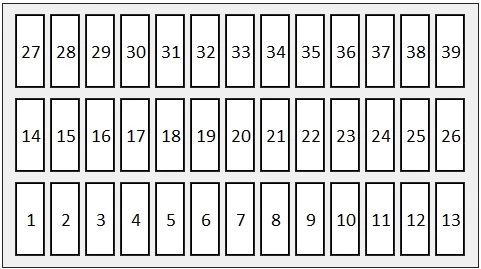

Przedział pasażerski

Znajduje się pod deską rozdzielczą.
Lokalizacje bezpieczników są pokazane na etykiecie na panelu bocznym.

Honda Civic (2016-2017) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Akcesorium	10 A
2	Nieużywany (z inteligentnym systemem wejściowym) Zamek na klucz (bez inteligentnego systemu wejściowego)	– (5A)
3	—	—
4	Przednia kamera z czujnikiem (z inteligentnym systemem wprowadzania) Skrzynia biegów (bez inteligentnego systemu wprowadzania) (modele z bezstopniową skrzynią biegów)	(5 A) (10 A)
5	Opcja	10 A
6	Wskaźnik SRS	10 A
7	Licznik	10 A
8	Pompa paliwowa	15 A
9	Klimatyzacja	10 A
10	—	—
11	Kontrola silnika	5 A
12	Zamek drzwi bocznych pasażera	10 A
13	Odblokowanie tylnych drzwi po stronie kierowcy	(10 A)
14	Tylne okno po stronie kierowcy	(20A)
15	Szyba po stronie pasażera z przodu	20 A
16	Zamek od drzwi	20 A
17	Skrzynia biegów (z inteligentnym systemem wprowadzania) (modele z bezstopniową skrzynią biegów) Przednia kamera z czujnikiem (bez inteligentnego systemu wprowadzania)	(10 A) (5 A)
18	—	—
19	Szyberdach (opcja)	(20A)
20	—	—
21	ACG	10 A
22	Światła dzienne	10 A
23	—	—
24	Przednia kamera z czujnikiem (opcja)	(5A)
25	Zamek drzwi kierowcy	10 A
26	Odblokowanie drzwi bocznych pasażera	10 A
27	Tylne okno elektryczne po stronie pasażera	(20A)
28	Okno zasilania kierowcy	20 A
29	Gniazdo zasilania akcesoriów przednich	20 A
30	Smart Entry (z systemem smart entry) Nie używany (bez smart entry)	10 A –
31	Elektrycznie pochylany fotel kierowcy (opcja)	(20A)
32	Podgrzewanie siedzeń przednich (opcja)	(20A)
33	Elektrycznie przesuwany fotel kierowcy (opcja)	(20A)
34	VSA/ABS	10 A
35	SRS	10 A
36	—	—
37	—	—
38	Zamek tylnych drzwi po stronie kierowcy	(10 A)
39	Odblokowanie drzwi kierowcy	10 A

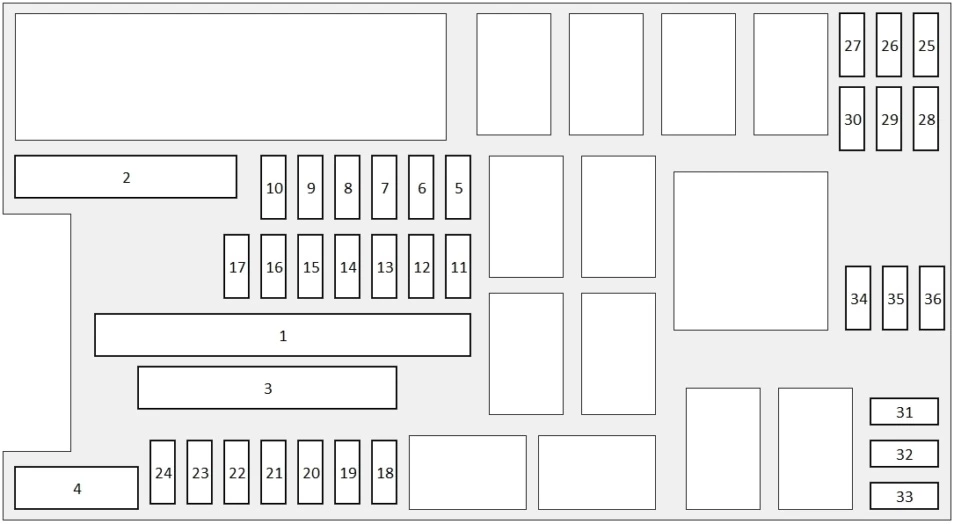

Komora silnika

Znajduje się w pobliżu akumulatora.
Lokalizacje bezpieczników są pokazane na pokrywie skrzynki bezpieczników.

Honda Civic (2016-2017) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Elektrycznie regulowane siedzenie pasażera (opcja) Podgrzewacze tylnych siedzeń (opcja)	(60A)
1	Wentylator chłodzący (2,0 l)	(30A)
1	Wentylator chłodzący (1,5 l)	(50 A)
1	–	–
1	IG Main (z inteligentnym systemem wejściowym) Nie używany (bez inteligentnego systemu wejściowego)	30 A –
1	Główne światła drogowe	30 A
1	Akumulator	125 A
2	EPS	70 A
2	IG Main (30 A (z inteligentnym systemem wejściowym) / 50 A (bez inteligentnego systemu wejściowego))	30 A / 50 A
2	Opcja skrzynki bezpieczników (opcja)	(40A)
2	Skrzynka bezpiecznikowa	60 A
2	Silnik wycieraczki przedniej	30 A
2	Główne światła mijania	30 A
3	Tylny odszraniacz	40 A
3	Rozrusznik (z systemem Smart Entry) Nieużywany (bez systemu Smart Entry)	30 A –
3	Skrzynka bezpiecznikowa	40 A
3	Silnik ABS/VSA	40 A
3	ABS/VSA FSR	40 A
3	Silnik dmuchawy	40 A
4	–	–
4	–	–
4	–	–
4	–	–
5	Wentylator chłodzący	5 A
6	Spryskiwacze	15 A
7	FI Główny	15 A
8	FI Sub	15 A
9	Światła stopu	10 A
10	Wtryskiwacz (1,5 l)	(15A)
11	LAF	5 A
12	FI ECU	10 A
13	Światła postojowe	10 A
14	Światła awaryjne	15 A
15	Cewka IG	15 A
16	Skrzynia biegów (modele z bezstopniową skrzynią biegów)	(15A)
17	Światła dzienne	10 A
18	Zapasowy	10 A
19	Audio	15 A
20	Wzmacniacz audio (opcja)	(30A)
21	Światła wewnętrzne	10 A
22	Przednie światła przeciwmgielne (opcja)	(15A)
23	Sprężarka klimatyzacji (opcja)	(10 A)
24	Klakson	10 A
25	Światła mijania lewego reflektora	10 A
26	Prawy reflektor mijania	10 A
27	AKT VB (1,5 l)	(10 A)
28	Światło drogowe lewego reflektora	10 A
29	Prawe światło drogowe	10 A
30	–	–
31	Ogrzewacze tylnych siedzeń	(15A)
32	Elektrycznie przesuwany fotel pasażera (opcja)	(20A)
33	Elektrycznie rozkładany fotel pasażera (opcja)	(20A)
34	–	–
35	–	–
36	–	–
