Honda Civic (2014-2015) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
16 kwietnia, 2022

Schematy skrzynek bezpieczników i przekaźników – Honda Civic

Dotyczy pojazdów wyprodukowanych w latach:

2014, 2015.

Za zapalniczkę (gniazdka zasilania) odpowiada bezpieczniki nr 15 (gniazdo zasilania akcesoriów – konsola środkowa) i nr 27 (gniazdo zasilania akcesoriów – przód) w skrzynce bezpieczników w tablicy rozdzielczej.

Przedział pasażerski

Znajduje się pod deską rozdzielczą.
Lokalizacje bezpieczników są pokazane na etykiecie na panelu bocznym.

Honda Civic (2014-2015) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Opcja HAC (opcja)	(20A)
2	ACG	10 A
3	SRS	10 A
4	Pompa paliwowa	15 A
Reklama
5	Licznik	7,5 A
6	Zasilanie okna	7,5 A
7	VB SOL (opcja)	(15A)
8	Silnik zamka drzwi 2 (odblokowanie)	15 A
9	Silnik 1 zamka drzwi (odblokowanie)	15 A
10	—	–
11	Szyberdach (opcja)	(20A)
12	Gniazdo zasilania akcesoriów (konsola środkowa) (opcja)	(20A)
13	—	—
14	Podgrzewacze siedzeń (opcja)	(15A)
15	Silnik zamka drzwi kierowcy (odblokowanie) (opcja)	(10 A)
16	—	–
17	—	—
18	—	–
19	ACC	7,5 A
20	Blokada klawiszy ACC	7,5 A
21	Światła dzienne	7,5 A
22	HAC	7,5 A
23	HAC (opcja)	(7,5 A)
24	ABS/VSA	7,5 A
Reklama
25	ACC (opcja)	(7,5 A)
26	—	–
27	Gniazdo zasilania akcesoriów (przód)	20 A
28	Spryskiwacze	(15A)
29	SZWO	7,5 A
30	Silnik zamka drzwi kierowcy (zamek) (opcja)	(10 A)
31	„SMART” (opcja)	(10 A)
32	Silnik zamka drzwi 2 (zamek)	15 A
33	Silnik 1 zamka drzwi (zamek)	15 A
34	Małe światła	7,5 A
35	Oświetlenie	7,5 A
36	—	—
37	—	—
38	Światło drogowe lewego reflektora	10 A
39	Prawe światło drogowe	10 A
Reklama
40	TPMS (opcja)	(7,5 A)
41	Zamek od drzwi	20 A
42	Zasilanie okna kierowcy	20 A
43	Tylne okno elektryczne po stronie pasażera	(20A)
44	Okno po stronie pasażera z przodu	20 A
45	Tylne okno po stronie kierowcy	(20A)
46	Wycieraczka	(30A)
–	STS (opcja)	(7,5 A)

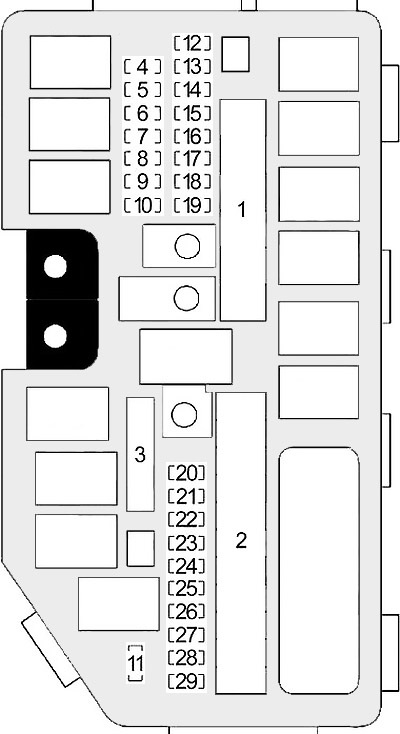

Komora silnika

Znajduje się w pobliżu zbiornika płynu hamulcowego.
Lokalizacje bezpieczników są pokazane na pokrywie skrzynki bezpieczników.

Honda Civic (2014-2015) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	EPS	70 A
1	—	(40A)
1	Silnik ABS/VSA	30 A
1	ABS/VSA FSR	30 A
1	Silnik wycieraczek (z systemem wjazdu SMART ) / – (bez systemu wjazdu SMART )	30 A / (30 A)
1	Główny bezpiecznik	100 A
2	Główny IG	30 A (z systemem wejściowym SMART ) / 50 A (bez systemu wejściowego SMART )
2	Główna skrzynka bezpieczników	60 A
2	Główna skrzynka bezpieczników 2	60 A
2	Reflektor główny	30 A
2	ST MG Switch (z systemem wjazdowym SMART ) / – (bez systemu wjazdowego SMART )	30 A / (30 A)
Reklama
2	Tylny odmgławiacz	30 A
2	IG Main 2 (z systemem wjazdowym SMART ) / – (bez systemu wjazdowego SMART )	30 A / (30 A)
2	Dmuchacz	40 A
2	—	(30A)
2	Silnik wentylatora pomocniczego	20 A
2	Główny silnik wentylatora	20 A
3	—	—
4	– (z systemem wjazdu SMART )
4	Światła mijania lewego reflektora (bez systemu wejściowego SMART )	15 A
5	START DIAG (z systemem wjazdu SMART )	7,5 A
5	ST MG (bez systemu wjazdowego SMART )	7,5 A
6	– (z systemem wjazdu SMART )	–
6	Prawe światła mijania (bez systemu wejściowego SMART )	15 A
7	—	—
8	—	—
9	—	—
10	—	—
11	Poziom oleju	7,5 A
12	Światła przeciwmgielne (opcja)	(20A)
13	Elektrycznie przesuwany fotel kierowcy (opcja)	(20A)
14	Światła awaryjne	10 A
15	FI Sub	15 A
16	Cewka IG	15 A
17	Światła stop	15 A
18	Klakson	10 A
19	Wzmacniacz premium (opcja)	(20A)
20	Światła mijania prawego reflektora (z systemem SMART Entry)	15 A
20	Wtrysk (opcja) (bez systemu wejściowego SMART )	(15A)
21	IGP	15 A
22	DBW	15 A
Reklama
23	Światła mijania lewego reflektora (z systemem SMART Entry)	15 A
23	Światła mijania reflektorów (bez systemu wejściowego SMART )	20 A
24	Elektrycznie pochylany fotel kierowcy (opcja)	(20A)
25	Sprzęgło MG	7,5 A
26	Pralka (z systemem wejściowym SMART )	15 A
26	– (bez systemu wejściowego SMART )	–
27	„SMAL”	20 A
28	Światła wewnętrzne	7,5 A
29	Zapasowe	10 A
