GMC Sierra (2021-2022) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 25 sierpnia, 2022

Schemat skrzynek bezpieczników i przekaźników – GMC Sierra

Dotyczy pojazdów nowych w latach:

2021, 2022.



Blok bezpieczników tablicy rozdzielczej (lewy)

Lewe drzwiczki dostępu do bloku bezpieczników tablicy rozdzielczej znajdują się na krawędzi tablicy rozdzielczej po stronie kierowcy.



Numer Opis
F1 Tylne podgrzewane siedzenia lewe/prawe
F3 –
F4 –
F5 Wielofunkcyjna bramka końcowa
Reklama
F6 Podgrzewane i wentylowane siedzenia lewe/prawe
F8 –
F9 Wejście pasywne Pasywny start/zapasowy
F10 –
F11 –
F12 Fotel pasażera
F13 Przystawka odbioru mocy na eksport/opcja wyposażenia specjalnego 1
F14 –
F15 –
F 16 Wzmacniacz
F17 –
F18 –
F20 Brama końcowa
F22 Tylne okno przesuwne
F23 –
F24 –
F25 –
F26 –
F27 –
CB1 –
Reklama
Przekaźniki
K1 Otwarcie tylnego okna przesuwnego
K2 Zamknięcie tylnego okna przesuwnego
K3 Wielofunkcyjna bramka końcowa główna 1
K4 Wielofunkcyjna bramka końcowa główna 1
K5 Wielofunkcyjna bramka końcowa mniejsza 2
K6 Wielofunkcyjna bramka końcowa mniejsza 2
K7 –
K8 –

Blok bezpieczników tablicy rozdzielczej (prawy)

Prawe drzwiczki dostępu do bloku bezpieczników tablicy rozdzielczej znajdują się na krawędzi tablicy rozdzielczej po stronie pasażera.

Aby uzyskać dostęp do tylnej części bloku:
1) Popchnij w dół wypustkę u góry bloku bezpieczników;
2. Wyciągnij górę bloku na zewnątrz;
3. Odwróć kroki 1-2, aby zainstalować ponownie.



Zobacz także:  GMC Yukon i Yukon XL (2021-2022) - skrzynka bezpieczników i przekaźników

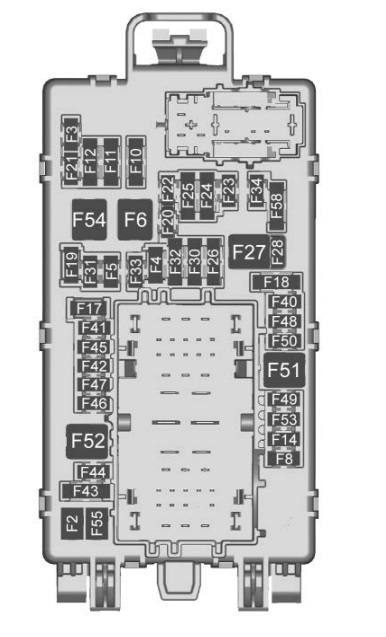

Przód

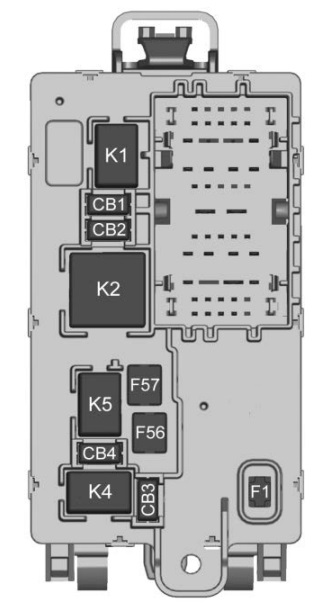

Tył

Numer Opis
F1 Prawe drzwi
F2 Drzwi lewe
F3 Uniwersalny mechanizm otwierania drzwi garażowych
F4 –
F5 –
Reklama
F6 Dmuchawa przednia
F8 Przełącznik lędźwiowy
F10 Moduł sterujący nadwozia 6/ Moduł sterujący nadwozia 7
F11 Moduł blokady siedziska /kolumny
F12 Moduł sterujący nadwozia 3/ Moduł sterujący nadwozia 5
F14 Moduł lusterek/okien
F17 Sterowanie na kierownicy
F18 Moduł przetwarzania wideo/wykrywanie przeszkód
F19 Przełącznik zapłonu logiki dyskretnej (DLIS)
F20 Wentylowane siedzenia
F21 NO R/C
F22 Podgrzewana kierownica
F23 RÓŻNE R/C
F24 2021: Zapłon zestawu wskaźników na tablicy rozdzielczej/góra
2022: Przystawka odbioru mocy/dodatkowy wyświetlacz światła odblaskowego/zestaw tablicy rozdzielczej/centralny moduł bramy/wewnętrzne lusterko wsteczne/zapłon modułu konsoli sufitowej
F25 Ogrzewanie, wentylacja i klimatyzacja Zapłon/ogrzewanie, wentylacja i klimatyzacja pomocnicza
F26 Porty USB/opcja wyposażenia specjalnego Zachowane zasilanie akcesoriów
F27 Gniazdo zasilania akcesoriów/podtrzymanie zasilania akcesoriów
F28 Gniazdo zasilania akcesoriów/bateria
F30 Moduł wykrywania i diagnostyki/hamulec postojowy
F31 Moduł sterowania nadwozia 4
Reklama
F32 Opcja wyposażenia specjalnego / połączenie łącza danych
F33 Moduł sterowania nadwozia 8
F34 Lampa ładunkowa
F40 Centralny moduł bramy (CGM)
F41 Inforozrywka 1
F42 Platforma łączności telematycznej
F43 –
F44 2021: Aktywne zarządzanie wibracjami
F45 Moduł sterowania nadwozia 2
F46 Ogrzewanie, wentylacja i klimatyzacja/akumulator 1
F47 Zestaw wskaźników tablicy rozdzielczej/akumulator
F48 Moduł kontroli transmisji
F49 Moduł sterowania nadwozia 1
F50 –
F51 Akumulator 1
F52 Akumulator 2
F53 –
F54 Szyberdach
F55 Fotel kierowcy
F56 TRANS DC DC 1
F57 DC DC TRANS 2
F58 Inforozrywka 2
CB1 Gniazdo zasilania akcesoriów 2
CB2 Gniazdo zasilania akcesoriów 1/zapalniczka
CB3 2021: Gniazdo zasilania akcesoriów 3
CB4 2021: Gniazdo zasilania akcesoriów 4
Przekaźniki
K1 Bieg/Korba
K2 Zachowane zasilanie akcesoriów/akcesoria 1
K4 2021: Zachowana moc akcesoriów/Akcesoria 2
Reklama
K5 –
Zobacz także:  GMC Envoy (2007-2009) - skrzynka bezpieczników i przekaźników



Komora silnika

Numer Opis
1 Światła drogowe lewe
2 Światła drogowe prawe
3 Reflektor lewy
4 Reflektor prawy
6 –
7 –
8 Światło przeciwmgielne
9 –
10 –
11 Policja Upfitter
12 –
13 Podkładka przód
14 Podkładka tylna
15 –
16 –
17 IECL 1
19 Inwerter DC/AC
20 IECR 2 (LD)/EBCM 2 (HD) – elektroniczny moduł sterujący hamulca
21 –
22 IECL 2
24 Elektroniczny moduł sterujący hamulca 1
25 –
26 –
27 Klakson
28 –
29 –
30 –
31 –
Reklama
32 Odmgławiacz tylnej szyby
33 Podgrzewane lusterko
34 Lampa postojowa lewa
37 –
38 –
39 –
40 Różne zapłony
41 Lampa postojowa przyczepy
42 Lampa parkowa prawa
44 –
45 –
46 Zapłon modułu sterującego silnika
47 Zapłon modułu sterującego skrzynią biegów
48 –
49 Moduł kontroli skrzyni biegów
50 Sprzęgło klimatyzacji
51 Moduł kontroli skrzynki rozdzielczej
52 Przednia wycieraczka
53 Środkowa lampa stopu z wysoką mocą
54 Lampa cofania przyczepy
55 Lampa cofania przyczepy
56 Półaktywny system tłumienia
57 Alarm bocznej martwej strefy
58 Rozrusznik (LD i HD DSL)
60 Aktywne zarządzanie paliwem 1
61 System emisji pojazdu
62 Zintegrowany moduł sterowania podwoziem/CVS – Elektrozawór odpowietrzania kanistra
63 Akumulator przyczepy
65 Pomocnicze centrum elektryczne pod maską
66 Silnik wentylatora chłodzącego w lewo
67 Aktywne zarządzanie paliwem 2
68 –
69 Koło zębate rozrusznika (LD)/rozrusznik (gaz HD)
71 Wentylator chłodzący
72 Wentylator chłodzący prawy/dolny
73 Lewe światło stopu/kierunku przyczepy
74 Moduł interfejsu przyczepy 1
75 Sterownik płynu wydechowego silnika Diesla
76 Elektryczne RNG BDS
78 Moduł sterujący silnika
79 Akumulator pomocniczy
80 Pompa chłodzenia kabiny
81 Światło stopu/skrętu przyczepy w prawo
82 Moduł interfejsu przyczepy 2
83 Moduł strefy zbiornika paliwa
84 Hamulec przyczepy
85 Silnik
86 Moduł sterujący silnika
87 Wtryskiwacz B parzysty
88 Czujnik O2 B
89 Czujnik O2 A
90 Wtryskiwacz A
91 Sterowanie przepustnicą modułu sterującego silnika
92 Aeroshutter
Przekaźniki
5 Czołówka
18 Falownik DC/AC
23 Odmgławiacz tylnej szyby
35 Lampa postojowa
36 Bieg/Korba
43 –
59 Sprzęgło klimatyzacji
64 Rozrusznik (LD i HD DSL)
70 Koło zębate rozrusznika (LD) / Rozrusznik (gaz HD)
77 Układ napędowy
