Ford Taurus (1995-1999) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
23 kwietnia, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Ford Taurus

Dotyczy pojazdów wyprodukowanych w latach:

1995, 1996, 1997, 1998, 1999.

Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się poniżej i po lewej stronie kierownicy przy pedale hamulca. Zdejmij pokrywę panelu, aby uzyskać dostęp do bezpieczników.

Ford Taurus (1995-1999) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	—	Nieużywany
2	5	Oświetlenie instrumentu
3	10	Lewy reflektor świateł mijania
4	10	Prawy reflektor świateł mijania
5	5	Zestaw wskaźników, siłownik blokady zmiany biegów, tylne odszranianie
6	15	Czujnik TR, światła cofania, światła do jazdy dziennej, sterowanie klimatyzacją, przełącznik MLPS, kontrola prędkości
7	10	Czujnik TR, przekaźnik rozrusznika, przełącznik MLPS
8	5	Antena mocy, jednostka sterowania radiowego, GEM
9	10	ABS, centralny monitor temperatury
10	20	Przekaźnik PCM, cewka zapłonowa, radio, pasywny system antykradzieżowy
11	5	Zestaw wskaźników, wskaźnik poduszki powietrznej
12	5	Klaster instrumentów, autolampy, przełącznik sterowania skrzynią biegów, zintegrowany panel sterowania, GEM
13	5	Elektroniczna jednostka zderzeniowa (ECU), silnik dmuchawy, poduszka powietrzna, elektroniczna automatyczna regulacja temperatury
14	5	Półaktywny moduł sterowania jazdą, wskaźnik awarii lampy
15	10	Przełącznik wielofunkcyjny (kierunkowskaz)
16	—	Nieużywany
17	30	Przednia wycieraczka/spryskiwacz
18	5	Przełącznik reflektorów
19	15	Tylna wycieraczka/spryskiwacz
20	5	Zintegrowany panel sterowania, zdalne wejście, telefon, GEM
21	20	Zapalniczka
22	5	Lusterka elektryczne, antena elektryczna, lampa bagażnika, lampa samochodowa
23	5	GEM, system wycieraczek, zmienne wspomaganie kierownicy, zdalne wejście, zabezpieczenie przed kradzieżą
24	5	RCC, prędkościomierz, zintegrowany panel sterowania, elektroniczny moduł automatycznej regulacji temperatury
25	10	Złącze łącza danych (DLC)
26	15	Bagażnik
27	10	Przekaźnik oszczędzania akumulatora
28	15	Kontrola prędkości, światło hamowania
29	15	Przełącznik wielofunkcyjny, (zagrożenie)
30	15	Światła drogowe, światła do jazdy dziennej, zestaw wskaźników
31	5	Zasilanie lampy tylnej
32	10	Zintegrowany panel sterowania, podgrzewane lusterka
33	5	Okna elektryczne, oświetlenie blokady
Przekaźnik
34	Przekaźnik oszczędzania baterii
35	Przekaźnik odblokowania drzwi kierowcy
36	Przekaźnik tylnego odszraniania
37	Przekaźnik lampy wewnętrznej
38	Przekaźnik opuszczania okna jednym przyciskiem
39	Przekaźnik opóźnienia akcesoriów

Zobacz także: Ford Explorer (2018-2019) - skrzynka bezpieczników i przekaźników

Skrzynka bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika w pobliżu akumulatora. Skrzynka rozdzielcza zawiera bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Ford Taurus (1995-1999) - skrzynka bezpieczników i przekaźników

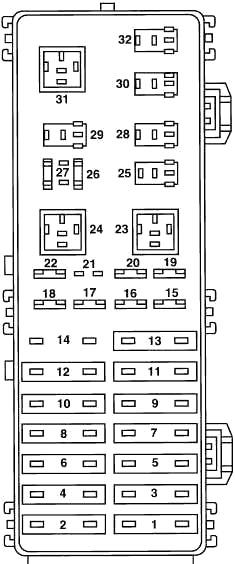

Schemat 1995-1996

Ford Taurus (1995-1999) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	40	Blok przyłączeniowy
2	30	moc EWG
3	40	Zapłon
4	30	Blokady zasilania
5	40	Zapłon
6	30	Fotele elektryczne
7	40	Odszranianie tylnej szyby
8	30	Pompa termiczna
9	40	Wentylator chłodzący
10	20	Pompa paliwowa
11	40	Silnik dmuchawy
12	20	Zawieszenie półaktywne
13	40	Moduł ABS
14	20	Radio
15	15	Światła do jazdy dziennej
16	10	Poduszka powietrzna
17	20	Radio
18	30	Reflektory
19	15	Klakson
20	15	Lampy parkowe
21	–	Nieużywany
22	30	Reflektory
26	30	Alternator
27	10	Moc Hego
Przekaźnik
23	Przekaźnik silnika dmuchawy
24	Przekaźnik parkowania wycieraczek
25	Przekaźnik wycieraczek
28	Przekaźnik silnika spryskiwacza
29	Przekaźnik klaksonowy
30	Przekaźnik reflektorów automatycznych
31	Przekaźnik rozrusznika
32	Przekaźnik parkowania autolamp

Zobacz także: Ford Galaxy i S-MAX (wersja EU) (2006-2014) - skrzynka bezpieczników i przekaźników

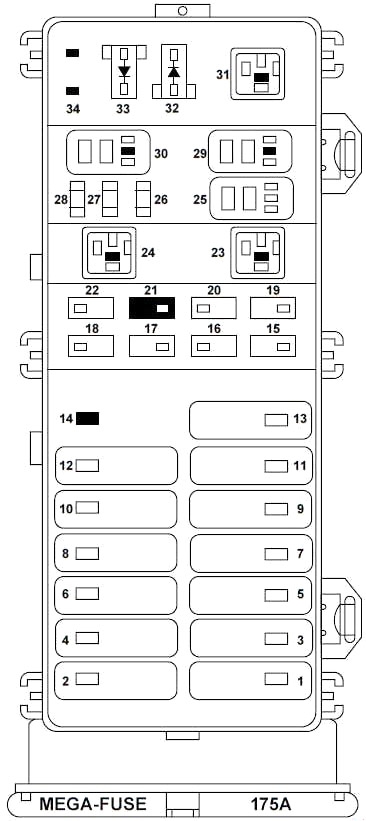

Schemat 1997-1999

Ford Taurus (1995-1999) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	40	Panel połączeń bezpieczników
2	30	Przekaźnik PCM
3	40	Przełącznik zapłonu, przekaźnik rozrusznika
4	30	Przekaźnik opóźnienia akcesoriów, gniazdo zasilania
5	40	Stacyjka
6	—	Nieużywany
7	40	Przekaźnik odszraniania tylnej szyby
8	30	Elektromagnes Thermactor Air ByPass, przekaźnik półprzewodnikowy EAM
9	40	Przekaźnik wentylatora chłodzącego o dużej prędkości, przekaźnik wentylatora chłodzącego o niskiej prędkości
10	20	Przekaźnik pompy paliwa
11	40	Przekaźnik silnika dmuchawy
12	20	Półaktywny moduł kontroli jazdy
13	40	Moduł przeciwblokujący hamulca
14	—	Nieużywany
15	15	Moduł świateł do jazdy dziennej (DRL)
16	10	Elektroniczna jednostka sterująca (ECU)
17	20	Tylna jednostka sterująca, zmieniarka CD
18	30	Moduł przeciwblokujący hamulca
19	15	Przekaźnik klaksonu, moduł sterujący układu napędowego (PCM)
20	15	Przełącznik reflektorów, przekaźnik parkowania autolamp
21	—	Nieużywany
22	30	Przekaźnik lamp automatycznych, przełącznik wielofunkcyjny, przełącznik reflektorów
25	—	Przekaźnik sprzęgła klimatyzacji
26	30	Generator
27	10	Przekaźnik sprzęgła klimatyzacji
28	15	Podgrzewane czujniki tlenu, odpowietrznik kanistra
Przekaźnik
23	Przekaźnik silnika dmuchawy
24	Przekaźnik rozrusznika
29	Przekaźnik pompy paliwa
30	Przekaźnik PCM
31	Przekaźnik wentylatora chłodzącego o niskiej prędkości
Dioda
32	Dioda PCM
33	Dioda sprzęgła klimatyzacji
34	Nieużywany
