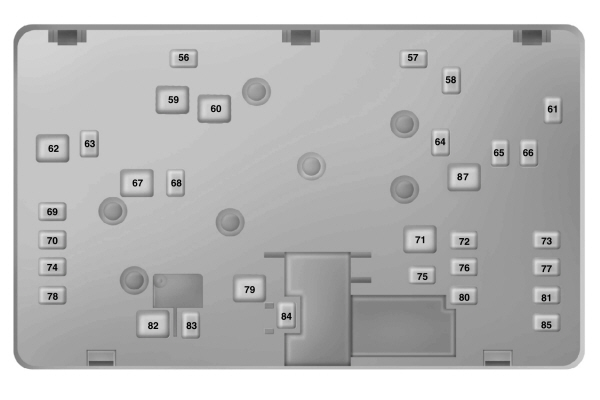

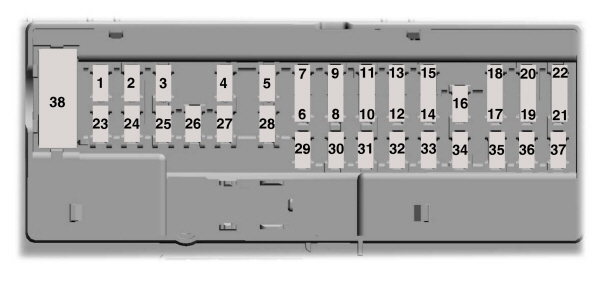

Za zapalniczkę (gniazda zasilania) w Fordzie Ranger odpowiada bezpieczniki 5 (Pomocniczy punkt zasilania 3 – tył konsoli), 10 (Pomocniczy punkt zasilania 1 – tablica rozdzielcza), 16 (Pomocniczy punkt zasilania 2 – tablica rozdzielcza) i 17 (Pomocniczy punkt zasilania – tylna przestrzeń ładunkowa) w skrzynce bezpieczników komory silnika. Przedział pasażerski Panel bezpieczników znajduje się pod i na zewnątrz kolumny kierownicy za pokrywą dostępu. Numer Ampery [A] Opis 1 – Nieużywany 2 7,5A Nieużywany (zapasowy) 3 20A Zamek drzwi kierowcy 4 5A Nieużywany (zapasowy) 5 20A Markowy wzmacniacz audio 6 10 A Nieużywany (zapasowy) 7 10 A Nieużywany (zapasowy) 8 10 A Klakson bezpieczeństwa 9 10 A Telematyka 10 5A Nieużywany (zapasowy) 11 5A Nieużywany (zapasowy) 12 7,5A Elektroniczny panel sterowania Klimatyzacja 13 7,5A Zestaw wskaźników Moduł sterujący kolumny kierownicy Złącze łącza danych 14 10 A Rozszerzony moduł zasilania (dla modułu ograniczeń i modułu pasażera) 15 10 A Moduł bramki (SYNC) Złącze łącza danych 16 15 A 2019: Podwójny zamek tylnych drzwi 17 5A Nieużywany (zapasowy) 18 5A Przełącznik zapłonu Elektromagnes blokady Przycisk start 19 7,5A Rozszerzony moduł zasilania (dla modułu ograniczeń i modułu pasażera) 20 7,5A 2021-2022: Przełączniki pomocnicze 21 5A Czujnik wilgotności i temperatury w samochodzie 22 5A Nieużywany (zapasowy) 23 10 A Przełącznik blokady drzwi falownika 24 20A Centralny zamek 25 30A Elektryczna szyba drzwi kierowcy 26 30A Nieużywany (zapasowy) 27 30A Nieużywany (zapasowy) 28 20A Markowy wzmacniacz audio 29 30A Nieużywany (zapasowy) 30 30A Nieużywany (zapasowy) 31 15A 2020-2022: SYNC 32 10 A Radiowy moduł nadawczo-odbiorczy Pilot SYNC (2019) 33 20A Jednostka audio 34 30A Przekaźnik uruchamiania/uruchamiania 35 5A Nieużywany (zapasowy) 36 15A Automatycznie przyciemniane lusterko wewnętrzne Sterowanie regulacją lusterek 37 20A Nieużywany (zapasowy) 38 30A Okna elektryczne Komora silnika Skrzynka rozdzielcza mocy znajduje się w komorze silnika (po lewej stronie). Numer Ampery [A] Opis 1 15 A Nieużywany 2 – Przekaźnik elektromagnetyczny silnika rozrusznika 3 5 A Czujnik deszczu 4 – Przekaźnik silnika dmuchawy 5 20 A Dodatkowy punkt zasilania 3 – tył konsoli 6 – Przekaźnik świateł postojowych przyczepy 7 20 A Moduł sterujący układu napędowego 8 20 A Elektromagnes odpowietrzający kanistra Zawór odcinający opary paliwaZawór upustowy kanistra Zawór rozrządu 1 i 2 o zmiennej krzywce Podgrzewane sondy lambda 9 – Przekaźnik modułu sterującego układu napędowego 10 20 A Dodatkowy punkt zasilania 1 – tablica przyrządów 11 15 A Cewki zapłonowe 12 15 A Napęd sterowania klimatyzacją Podgrzewacz skrzyni biegów Pomocnicza pompa wodna Sterowanie zaworem aspiratora Sprzęgło wentylatora Pompa olejowa Obejście turbosprężarki 13 15 A Nieużywany (zapasowy) 14 15 A Nieużywany (zapasowy) 15 – Przekaźnik uruchamiania/uruchamiania 16 20 A Dodatkowy punkt zasilania 2 – tablica przyrządów 17 20 A Pomocniczy punkt zasilania – tylna przestrzeń ładunkowa 18 10 A Nieużywany (zapasowy) 19 10 A Elektryczne wspomaganie kierownicy 20 10 A 2019-2021: Przełącznik sterowania oświetleniem 21 5 A Przekaźnik uruchamiania/uruchamiania transmisji 22 10 A Sprężarka klimatyzacji 23 7,5 A Moduł jakości napięcia 24 10 A Nieużywany (zapasowy) 25 10 A System zapobiegania blokady kół 26 10 A Nieużywany (zapasowy) 27 – Nieużywany 28 10 A Moduł sterujący układu napędowego 29 7,5 A Port ładowania USB 30 – Nieużywany 31 – Nieużywany 32 – Przekaźnik pompy paliwa 33 – Przekaźnik sprzęgła klimatyzacji 34 10 A Lampa cofania przyczepy 35 15A Nieużywany (zapasowy) 36 – Nieużywany 37 10 A Podgrzewane lusterko zewnętrzne 38 – Przyczepy skręt w prawo i przekaźnik świateł stopu 39 – Przyczepy skręt w lewo i przekaźnik świateł stopu 40 – Przekaźnik świateł cofania przyczepy 41 – Przekaźnik klaksonowy 42 – Silnik 4WD (napęd na cztery koła) nr 2 przekaźnik 43 – Nieużywany 44 – Nieużywany 45 5 A Nieużywany (zapasowy) 46 10 A Nieużywany (zapasowy) 47 10 A Przełącznik pedału hamulca 48 20 A Klakson 49 15 A Moduł sterujący skrzyni biegów Pompa olejowa 50 10 A 2019-2021: Ogrzewanie postojowe wycieraczek 51 – Nieużywany 52 – Nieużywany 53 15 A Tylna blokada mechanizmu różnicowego 54 – Nieużywany 55 – Nieużywany 86 – Silnik 4WD nr 1 przekaźnik Komora silnika, dół Skrzynka rozdzielcza zasilania – dół Na spodzie skrzynki bezpieczników znajdują się bezpieczniki. Aby uzyskać dostęp, wykonaj następujące czynności: 1. Zwolnij dwa zatrzaski znajdujące się po obu stronach skrzynki bezpieczników; 2. Podnieś tylną stronę skrzynki bezpieczników z kołyski; 3. Przesuń skrzynkę bezpieczników w kierunku tylnej części komory silnika i obróć, jak pokazano; 4. Obróć tylną stronę skrzynki bezpieczników, aby uzyskać dostęp do dolnej strony; 5. Zwolnij dwa zatrzaski, aby otworzyć pokrywę. Numer Ampery [A] Opis 56 15A Przyczepa skręć w lewo i zatrzymaj się 57 – Nieużywany 58 – Nieużywany 59 – Nieużywany 60 30A Moduł sterujący pompy paliwa 61 – Nieużywany 62 50A Moduł sterowania nadwozia 1 – oświetlenie 63 15A Skręć w prawo i zatrzymaj przyczepę 64 30A Hamulce przyczepy 65 20A Podgrzewany fotel kierowcy 66 25A Napęd na cztery koła 67 50A Moduł sterowania nadwozia 2 – oświetlenie 68 30A Odmrażacz tylnej szyby 69 30A Zawory układu przeciwblokującego 70 30A Fotel pasażera zasilany elektrycznie 71 30A Lampy parkowania przyczep 72 – Nieużywany 73 30A Moduł przyczepy 74 30A Elektrycznie regulowane siedzenie kierowcy 75 – Nieużywany 76 – Nieużywany 77 – Nieużywany 78 – Nieużywany 79 40A Silnik dmuchawy 80 20A Podgrzewany fotel pasażera 81 40A Falownik 82 60A Pompa układu przeciwblokującego 83 30A Silnik wycieraczek szyby przedniej 84 30A Elektromagnes rozrusznika 85 – Nieużywany 87 40A Moduł przyczepy Skrzynka bezpieczników wstępnych nr 1 Jest podłączony do dodatniego zacisku akumulatora. Numer Ampery [A] Opis 1 225A / 300A Alternator 2 125A Elektroniczne wspomaganie kierownicy Skrzynka bezpieczników wstępnych nr 2 (pod skrzynką bezpieczników) Numer Ampery [A] Opis 1 – Nieużywany 2 125A Moduł sterowania nadwozia 3 50A Moduł jakości napięcia (zapewnia martwy punkt lampy tylnej, kamerę cofania, wyświetlacz przezierny, przełącznik 4×4, moduł przetwarzania obrazu i radar adaptacyjnego tempomatu) 4 – Szyna zbiorcza do skrzynki rozdzielczej zasilania 5 100A 2021-2022: Pomocnicza skrzynka bezpieczników i przekaźników.
