Ford Fusion (2013-2020) – skrzynka bezpieczników i przekaźników
Schemat skrzynek bezpieczników i przekaźników – Ford Fusion
Dotyczy pojazdów nowych w latach:
2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Schemat skrzynki bezpieczników tablicy rozdzielczej
Panel bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kolumny kierownicy (aby uzyskać dostęp, zdejmij element wykończeniowy).
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 10 | Oświetlenie (nastrojowe, schowek, próżność, kopuła, bagażnik) |
| 2 | 7,5 | Lędźwiowy |
| 3 | 20 | Odblokowanie drzwi kierowcy |
| 4 | 5 | Nieużywany (zapasowy) |
| 5 | 20 | Wzmacniacz subwoofera |
| 6 | 10 | Nieużywany (zapasowy) |
| 7 | 10 | Nieużywany (zapasowy) |
| 8 | 10 | Nieużywany (zapasowy) |
| 9 | 10 | Nieużywany (zapasowy) |
| 10 | 5 | Klawiatura |
| Moduł paszportu komórkowego | ||
| 11 | 5 | Nieużywany (zapasowy) |
| 12 | 7,5 | Kontrola klimatu |
| Zmiana biegu | ||
| 13 | 7,5 | Blokada kolumny kierownicy |
| Grupa | ||
| Logika łącza danych | ||
| 14 | 10 | 2017-2018: Rozszerzony moduł mocy |
| 2015-2016: Elektroniczny moduł sterujący akumulatora | ||
| 2013-2014: Moduł sterowania akumulatorem trakcyjnym (hybrydowy) | ||
| 15 | 10 | Moduł bramki Datalink |
| 16 | 15 | Zabezpieczenie przed dziećmi |
| Zwolnienie szyby z podnośnikiem pokładowym | ||
| 17 | 5 | Nieużywany (zapasowy) |
| 18 | 5 | Przycisk stop przełącznik startowy |
| 19 | 7,5 | 2017-2018: Rozszerzony moduł mocy |
| 2015-2016: | ||
| Wskaźnik wyłączenia poduszki powietrznej pasażera | ||
| Zasięg skrzyni biegów | ||
| 5 | 2013-2014: | |
| Wskaźnik wyłączenia poduszki powietrznej pasażera | ||
| Zasięg skrzyni biegów | ||
| 20 | 7,5 | 2015-2018: reflektor adaptacyjny |
| 21 | 5 | Czujnik wilgotności i temperatury w samochodzie |
| 22 | 5 | 2013-2016: Czujnik klasyfikacji pasażerów |
| 2017-2018: Sygnalizator dla pieszych (tylko hybryda) | ||
| 23 | 10 | Opóźnione akcesorium (logika falownika, logika szyberdachu, główny wyłącznik sterownika) |
| 24 | 20 | 2015-2018: Odblokowanie centralnego zamka |
| 30 | 2013-2014: Odblokowanie centralnego zamka | |
| 25 | 30 | Drzwi kierowcy (okno, lustro) |
| 26 | 30 | Drzwi pasażera przednie (okno, lusterko) |
| 27 | 30 | Szyberdach |
| 28 | 20 | Wzmacniacz |
| 29 | 30 | Tylne drzwi po stronie kierowcy (okno) |
| 30 | 30 | Tylne drzwi boczne pasażera (okno) |
| 31 | 15 | Nieużywany (zapasowy) |
| 32 | 10 | GPS |
| Wyświetlacz | ||
| Kontrola głosu | ||
| Odbiornik częstotliwości radiowych | ||
| Adaptacyjny tempomat | ||
| 33 | 20 | Radio |
| Aktywna kontrola hałasu | ||
| 34 | 30 | Szyna rozruchowa (bezpiecznik 19,20,21,22,35,36,37, wyłącznik automatyczny) |
| 35 | 5 | 2013-2016: Moduł kontroli ograniczeń |
| 36 | 15 | Automatycznie przyciemniane lusterko wsteczne |
| Zawieszenie z ciągłą kontrolą tłumienia | ||
| Przekaźnik napędu na wszystkie koła | ||
| Tylne podgrzewane siedzenia | ||
| 37 | 20 | Podgrzewana kierownica |
| Napęd na wszystkie koła | ||
| 38 | 30 | Nieużywany (zapasowy) |

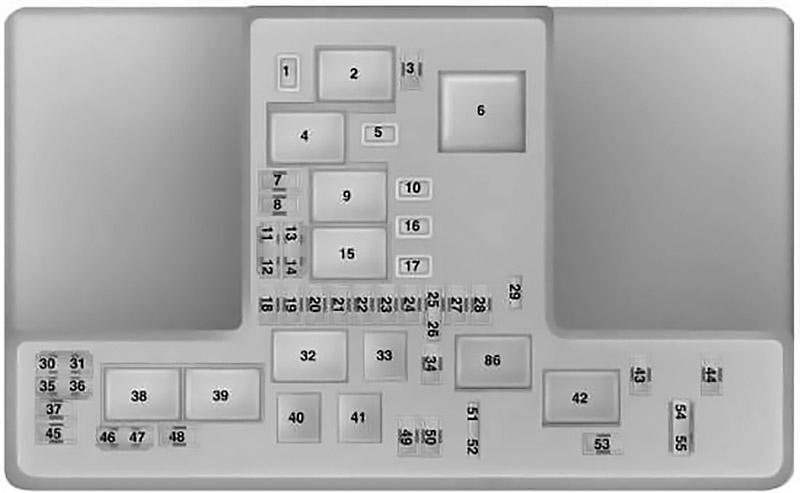

Schemat skrzynki bezpieczników w komorze silnika
Skrzynka rozdzielcza mocy znajduje się w komorze silnika. Posiada bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30 | 2015-2018: Panoramiczny szyberdach |
| 25 | 2013-2014: Silnik wycieraczek nr 2 | |
| 3 | 15 | Czujnik deszczu |
| 5 | 20 | Punkt zasilania 3 – tył konsoli |
| 7 | 20 | Moduł sterowania zespołem napędowym – moc pojazdu 1 |
| Moc modułu sterującego układem napędowym | ||
| 8 | 20 | Moduł sterowania zespołem napędowym – moc pojazdu 2 |
| Składniki emisji | ||
| 10 | 20 | Punkt zasilania 1 – przód kierowcy |
| 11 | 15 | Moduł sterowania zespołem napędowym – moc pojazdu 4 |
| Cewki zapłonowe | ||
| 12 | 15 | Moduł sterowania zespołem napędowym – moc pojazdu 3 |
| Komponenty nieemisyjne | ||
| 13 | 10 | 2013-2016: Moduł sterowania układem napędowym – moc pojazdu 5 (oprócz hybrydy) |
| 14 | 10 | 2013-2016: Moduł sterowania układem napędowym – moc pojazdu 6 (oprócz hybrydy) |
| 16 | 20 | Punkt zasilania 2 – konsola |
| 17 | 20 | Hybryda (2013-2016): Olej przekładniowy |
| 18 | 10 | z wyjątkiem hybrydy: |
| 2013-2014: Moduł sterujący układu napędowego – utrzymuj moc | ||
| Hybrydowy: | ||
| Moduł sterowania układem napędowym i hybrydowym układem napędowym utrzymuje moc | ||
| Moduł akumulatora | ||
| 19 | 10 | Elektroniczne wspomaganie kierownicy podczas rozruchu |
| 20 | 10 | 2017-2018: Adaptacyjny tempomat |
| 2013-2016: Uruchom/start oświetlenie | ||
| 21 | 15 | z wyjątkiem hybrydy: |
| Uruchom/uruchom kontrolę skrzyni biegów | ||
| Uruchomienie/zatrzymanie pompy oleju przekładniowego | ||
| Hybrydowy: | ||
| 2013-2014: Moduł sterowania hybrydowym układem napędowym Run/Start | ||
| 2015-2018: | ||
| Przełącznik skrzyni biegów start-start | ||
| Inwerter HEV | ||
| 22 | 10 | z wyjątkiem Hybrid: Elektrozawór sprzęgła klimatyzacji |
| 23 | 15 | Uruchom-start |
| System informacji o martwym polu | ||
| Tylna kamera | ||
| Wyświetlacz heads-up | ||
| Moduł stabilności napięcia | ||
| Siłownik zmiany biegów | ||
| Adaptacyjny tempomat | ||
| 24 | 10 | Hybrydowy: pompa olejowa do skrzyni biegów z rozruchem. |
| 25 | 10 | System zapobiegający blokowaniu się hamulców podczas rozruchu |
| 26 | 10 | Moduł sterujący układu napędowego rozruchu |
| 27 | 10 | Hybrydowy: Elektrozawór drzwi paliwa |
| 28 | – | Nieużywany |
| 29 | 5 | z wyjątkiem hybrydy: |
| 2015-2018: Monitor masowego przepływu powietrza (z wyjątkiem Hybrid) | ||
| 15 | Hybrydowy: | |
| 2013-2016: Moc pojazdu z zawartością hybrydową 5 | ||
| 30 | – | Nieużywany |
| 31 | – | Nieużywany |
| 34 | – | Nieużywany |
| 35 | 15 | Hybrydowy: wentylator ładowarki |
| 36 | 15 | Hybrydowy: wentylator elektrycznego modułu sterującego akumulatora |
| 37 | – | Nieużywany |
| 43 | – | Nieużywany |
| 44 | – | Nieużywany |
| 45 | 5 | Hybrydowy: monitor pompy próżniowej |
| 46 | 10 | z wyjątkiem hybrydy: |
| 2013-2014: Alternator | ||
| Hybrydowy: pierścień świetlny portu ładowania | ||
| 47 | 10 | z wyjątkiem hybrydy: |
| 2013-2014: Włącznik/wyłącznik hamulca | ||
| Hybrydowy: włącznik/wyłącznik hamulca | ||
| 48 | 20 | z wyjątkiem hybrydy: |
| 2013-2014: Klakson | ||
| Hybryda: Klakson | ||
| 49 | 5 | z wyjątkiem hybrydy: |
| 2013-2014: Monitor masowego przepływu powietrza | ||
| Hybrydowy: | ||
| 2015-2018: Monitor przepływu powietrza | ||
| 50 | 20 | z wyjątkiem hybrydy: |
| 2015-2018: Klakson | ||
| 15 | Hybrydowy: | |
| 2017-2018: | ||
| Moc pojazdu z zawartością hybrydową 5 | ||
| Wentylator modułu kontroli energii akumulatora | ||
| 51 | 15 | Hybrydowy: |
| Moc pojazdu z zawartością hybrydową 1 | ||
| Hybrydowy moduł sterujący układu napędowego | ||
| 52 | 15 | Hybrydowy: |
| Moc pojazdu z zawartością hybrydową 2 | ||
| Moduł kontroli energii akumulatora | ||
| 53 | 10 | 2013-2016: Fotele elektryczne. |
| 54 | 10 | z wyjątkiem hybrydy: |
| 2015-2018: Wyłącznik hamulca | ||
| Hybrydowy: | ||
| Moc pojazdu z zawartością hybrydową 3 | ||
| Pompa płynu chłodzącego | ||
| 55 | 10 | z wyjątkiem hybrydy: |
| 2015-2018: czujnik ALT | ||
| Hybrydowy: | ||
| Moc pojazdu hybrydowego 4 | ||
| Sprężarka klimatyzacji | ||
| Grzałka o dodatnim współczynniku temperaturowym (PHEV) | ||
| Czujnik wilgotności (PHEV) | ||
| 2 | Przekaźnik rozrusznika | |
| 4 | Przekaźnik silnika dmuchawy | |
| 6 | Nieużywany | |
| 9 | Przekaźnik modułu sterującego układu napędowego | |
| 15 | Przekaźnik rozruchowy | |
| 32 | z wyjątkiem Hybrid: Przekaźnik wentylatora elektrycznego 1 | |
| Hybrydowy: przekaźnik wentylatora chłodzącego | ||
| 33 | z wyjątkiem Hybrid: przekaźnik sprzęgła klimatyzacji | |
| 38 | z wyjątkiem Hybrid: Przekaźnik wentylatora elektrycznego 2 | |
| Hybrydowy: Przekaźnik pompy próżniowej nr 1 | ||
| 39 | z wyjątkiem Hybrid: Przekaźnik 2 i 3 klimakonwektorów elektrycznych | |
| Hybrydowy: Przekaźnik pompy próżniowej nr 2 | ||
| 40 | z wyjątkiem hybrydy: | |
| 2015-2018: Sztafeta klaksonowa | ||
| 2013-2014: Przekaźnik pompy paliwa | ||
| Hybrydowy: przekaźnik pompy paliwa | ||
| 41 | z wyjątkiem hybrydy: | |
| 2013-2014: Przekaźnik klaksonowy | ||
| Hybrydowy: przekaźnik klaksonowy | ||
| 42 | z wyjątkiem hybrydy: | |
| 2015-2018: Przekaźnik cewki pompy paliwa | ||
| 86 | Nieużywany | |

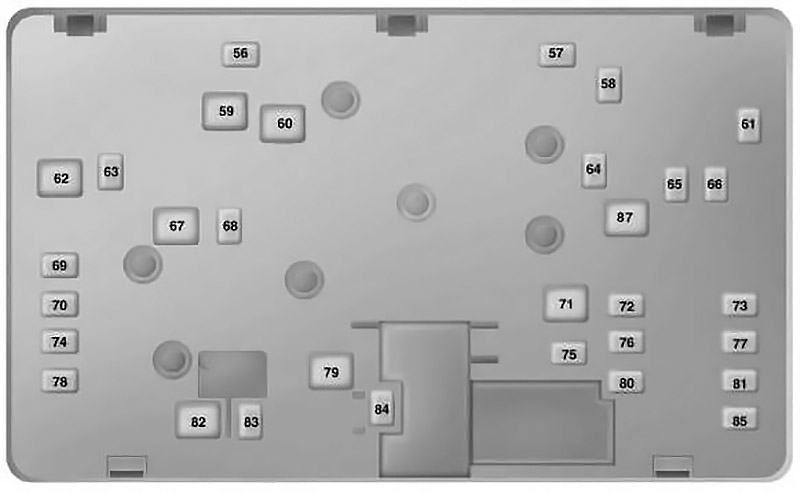

Spód skrzynki rozdzielczej zasilania
Na spodzie skrzynki bezpieczników znajdują się bezpieczniki. Aby uzyskać dostęp do dolnej części skrzynki bezpieczników, wykonaj następujące czynności:
- Zwolnij dwa zatrzaski znajdujące się po obu stronach skrzynki bezpieczników.
- Podnieś wewnętrzną stronę skrzynki bezpieczników z kołyski.
- Przesuń skrzynkę bezpieczników w kierunku środka komory silnika.
- Obróć zewnętrzną stronę skrzynki bezpieczników, aby uzyskać dostęp do dolnej części.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 56 | 30 | z wyjątkiem hybrydy: |
| 2013-2014: Zasilanie pompy paliwa | ||
| Hybryda: zasilanie pompy paliwa | ||
| 57 | – | Nieużywany |
| 58 | 30 | 2015-2018: Zasilanie pompy paliwa |
| 59 | 30 | z wyjątkiem hybryd: Wentylator elektryczny 3 (silniki 1,5 l, 1,6 l, 2,0 l i 2,5 l) |
| 40 | z wyjątkiem hybrydy: wentylator elektryczny 3 (silnik 2,7 l) | |
| Hybrydowy: przekaźnik pompy próżniowej | ||
| 60 | 30 | z wyjątkiem hybrydy: Wentylator elektryczny 1 (silniki 1,5 l, 2,0 l i 2,5 l) |
| 40 | z wyjątkiem hybryd: Wentylator elektryczny 1 (silnik 2,7 l) | |
| Hybrydowy: przekaźnik pompy próżniowej | ||
| 61 | – | Nieużywany |
| 62 | 50 | Moduł sterowania nadwozia 1 |
| 63 | 25 | 2016-2018: Wentylator elektryczny 2 (silniki 1,5L, 2,0L i 2,5L) (z wyjątkiem Hybrid) |
| 30 | 2017-2018: Wentylator elektryczny 2 (silnik 2,7 l) (z wyjątkiem hybrydy) | |
| 2013-2015: Wentylator elektryczny 2 (silniki 1,5L, 1,6L, 2,0L i 2,5L) (z wyjątkiem Hybrid) | ||
| 64 | 40 | Hybrydowy: wyjście ładowarki B+ |
| 65 | 20 | Podgrzewany przedni fotel |
| 66 | – | Nieużywany |
| 67 | 50 | Moduł sterujący nadwozia 2 |
| 68 | 40 | Podgrzewana tylna szyba |
| 69 | 30 | Zawory układu przeciwblokującego |
| 70 | 30 | Siedzenie pasażera |
| 71 | – | Nieużywany |
| 72 | 20 | z wyjątkiem hybrydy: |
| 2015-2018: Pompa olejowa Trans | ||
| 73 | 20 | z wyjątkiem hybrydy: |
| 2015-2018: Tylne podgrzewane siedzenia | ||
| 74 | 30 | Moduł siedzenia kierowcy |
| 75 | 25 | z wyjątkiem hybrydy: |
| 2015-2018: Silnik wycieraczek 1 | ||
| 20 | Hybrydowy: | |
| 2017-2018: Pompa oleju przekładniowego | ||
| 76 | 20 | z wyjątkiem hybrydy: |
| 2013-2014: Pompa oleju przekładniowego nr 2 zatrzymanie/uruchomienie | ||
| Hybrydowy: | ||
| 2015-2016: | ||
| Pompa oleju przekładniowego. | ||
| iShifter | ||
| 2017-2018: e-Shifter (moduł kontroli zasięgu skrzyni biegów). | ||
| 30 | z wyjątkiem hybrydy: | |
| 2015-2016: Moduł windy z napędem elektrycznym | ||
| 77 | 30 | 2015-2018: Moduł fotela klimatyzacyjnego |
| 78 | – | Nieużywany |
| 79 | 40 | Silnik dmuchawy |
| 80 | 25 | 2015-2018: Silnik wycieraczek 2 |
| 81 | 40 | Falownik |
| 82 | 60 | z wyjątkiem hybrydy: |
| 2013-2014: Pompa układu przeciwblokującego | ||
| Hybryda: pompa układu przeciwblokującego | ||
| 83 | 20 | z wyjątkiem hybrydy: |
| 2015-2018: manetka TRCM | ||
| 25 | z wyjątkiem hybrydy: | |
| 2013-2014: Silnik wycieraczek nr 1 | ||
| Hybrydowy: Silnik wycieraczek #1 | ||
| 84 | 30 | z wyjątkiem Hybrid: Rozrusznik elektromagnetyczny |
| 85 | – | Nieużywany |
| 87 | 60 | z wyjątkiem hybrydy: |
| 2015-2018: Pompa układu przeciwblokującego |
