Ford Fiesta (1997-2002) – skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – Ford Fiesta

Dotyczy pojazdów wyprodukowanych w latach:

1997, 1998, 1999, 2000, 2001, 2002.

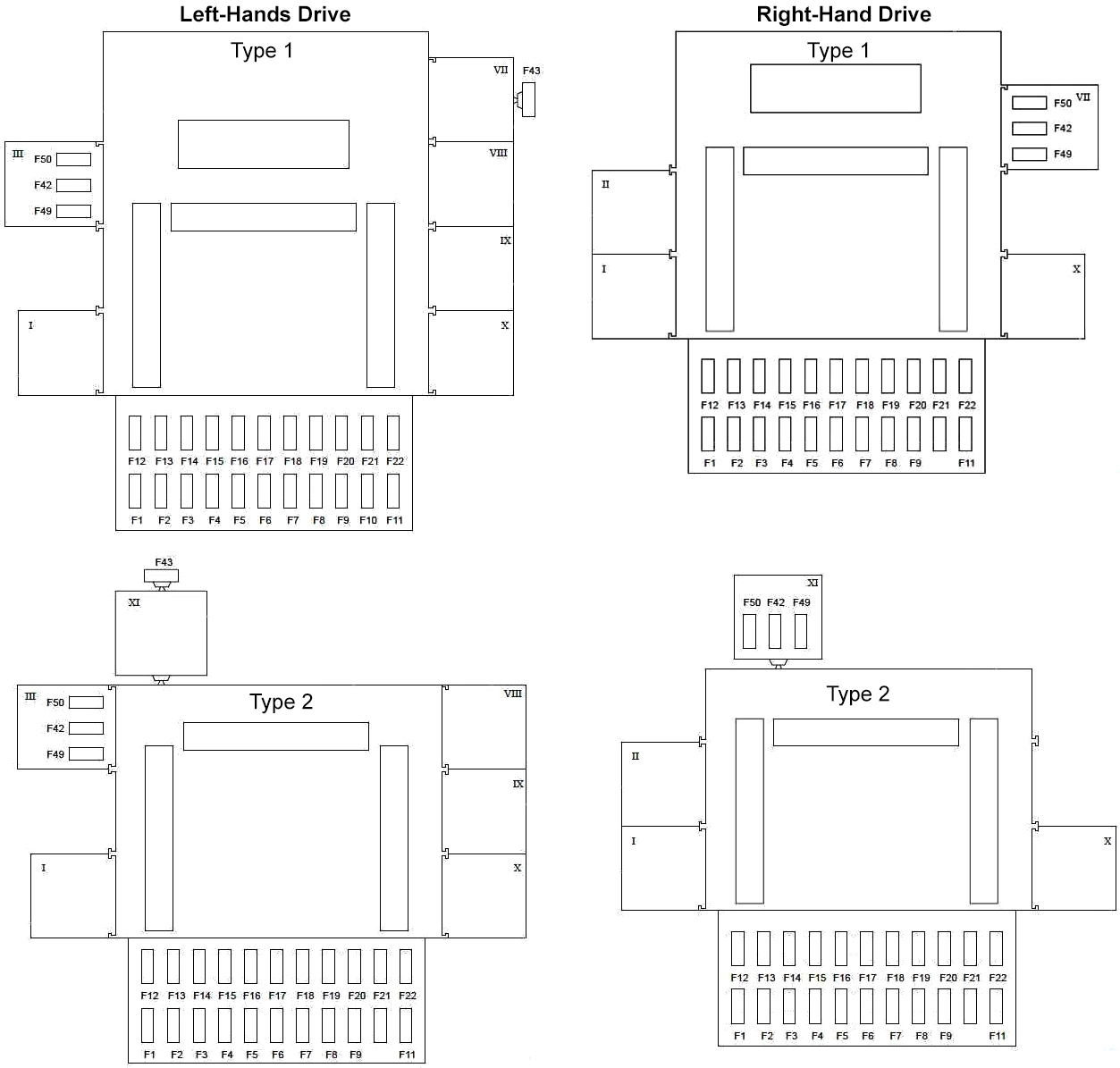

Schemat skrzynki bezpieczników w przedziale pasażerskim

Blok bezpieczników znajduje się w desce rozdzielczej.

Ford Fiesta (1997-2002) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Zapalniczka
2 20 1) Zegar, ogrzewanie, oświetlenie wnętrza, zegar, pamięć radiowa
7,5 2) Oświetlenie wewnętrzne, moduł kontroli klimatu, zegar, tablica rozdzielcza
3 10 2) Moduł GEM
2) Lodówka Van; do 1999 r: Przekaźnik układu chłodniczego, przekaźnik sterujący parownika
4 15 1) Podgrzewana szyba tylna, podgrzewane lusterka zewnętrzne
20 2) Ogrzewane tylne okno
5 20 1) Klakson, alarm
15 2) Przełącznik wielofunkcyjny (klakson)
6 10 1) Lewa lampa boczna
7,5 2) Lewa lampa boczna, regulacja zasięgu reflektorów, oświetlenie tablicy rejestracyjnej, moduł kontroli klimatu, radio, przełącznik podgrzewanej tylnej szyby, tablica przyrządów, przełącznik tylnego światła przeciwmgielnego, przełącznik przedniego światła przeciwmgielnego, przełącznik podgrzewanej szyby przedniej
7 10 1) Prawa lampa boczna
7,5 2) Prawa lampa boczna, oświetlenie tablicy rejestracyjnej
8 15 Do 09.1999: Centralny zamek, elektryczne lusterka
Od 09.1999: Moduł GEM
9 15 1) Regulacja wysokości siedziska
25 2) Przełącznik wielofunkcyjny (światło zewnętrzne)
10 15 Podgrzewane siedzenie przednie
11 30 Elektryczne szyby, centralny zamek
12 20 Silnik wycieraczek, pompa spryskiwacza ekranu
13 15 1) Światło hamowania, tablica przyrządów
15 2) Przełącznik świateł hamowania, moduł kontroli klimatu, przełącznik skrzyni biegów (ręczna skrzynia biegów), czujnik położenia skrzyni biegów (automatyczna skrzynia biegów), elektromagnes zaworu sterującego nagrzewnicą, przełącznik podgrzewanej tylnej szyby, tablica przyrządów
14 10 Poduszka powietrzna
15 10 1) Podgrzewane Lustra
7,5 2) Lusterka elektryczne
16 30 Silnik dmuchawy nagrzewnicy
17 15 Kkierunkowskaz
18 15 1) Zapłon
15 2) Moduł GEM, przekaźnik pomocniczy, przekaźnik główny, cewka zapłonowa DIS (1,3 L Endura–E, 1,25 i 1,4 L ZETEC–SE), pasywny moduł antykradzieżowy (1,8 L Diesel Endura–DE )
19 10 1) Zarządzanie silnikiem, radio, alarm
7,5 2) Bezpiecznik nr 30, radio, zegar, tablica rozdzielcza
20 30 1) Spryskiwacz reflektorów
10 1) RHD: przyciemnienie/zagłębienie
20 2) Przełącznik wielofunkcyjny (światła do jazdy dziennej, światło zewnętrzne)
21 15 2) Od 09.1999: Centralny Zamek
22 10 Złącze łącza danych (DLC), radio
42 15 2) Do 09.1999: Moduł GEM
10 2) Lodówka Van; od 09.1999: Przekaźnik układu chłodniczego, przekaźnik sterujący parownika
43 10 2) Przekaźnik świateł do jazdy dziennej (światła postojowe)
49 20 2) Światła do jazdy dziennej, światła zewnętrzne
50 25 2) Światło zewnętrzne
Przekaźnik
I Przekaźnik zapłonu
II Podgrzewany przekaźnik szyby przedniej
III
IV
V
VI
VII Przekaźnik świateł do jazdy dziennej (światła postojowe)
VIII Przekaźnik świateł do jazdy dziennej (DTRL)
IX Podgrzewany przekaźnik szyby przedniej
X Podgrzewany przekaźnik tylnej szyby
XI Przekaźnik świateł do jazdy dziennej (światła postojowe)
1) Haynes
2) Schematy instalacji elektrycznej (CG1647es)

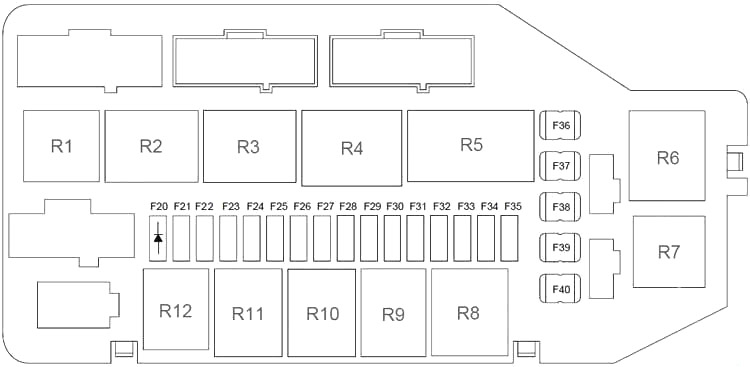

Skrzynka bezpieczników w komorze silnika

Ford Fiesta (1997-2002) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
20 Dioda
21 Nieużywany
22 Nieużywany
23 10 Lewe światła drogowe
24 10 Prawe światła drogowe
25 10 Lewe światła mijania
26 10 Prawe światła mijania
27 10 Silniki benzynowe: Sonda lambda
15 Silniki Diesla: podgrzewacz paliwa
28 15 1,8 L Diesel Endura-DE: Moduł PCM, EGR, przekaźnik świec żarowych, przekaźnik wentylatora chłodzącego silnik, przekaźnik szybkiego wentylatora chłodzącego (z klimatyzacją), przekaźnik klimatyzacji, czujnik prędkości pojazdu (VSS)
Silniki benzynowe: przekaźnik pompy paliwa, przekaźnik wentylatora chłodzącego silnik, przekaźnik szybkiego wentylatora chłodzącego (z klimatyzacją), przekaźnik klimatyzacji, czujnik prędkości pojazdu (VSS), pasywny moduł antykradzieżowy (1,25 L ZETEC–SE 1,3 L Endura–DE), moduł PCM, czujnik masowego przepływu powietrza (MAF; 1,4 L ZETEC–SE), zawór sterowania powietrzem biegu jałowego, wtryskiwacz, zawór oczyszczania pojemnika
29 20 Przekaźnik klimatyzacji, przekaźnik przednich świateł przeciwmgielnych, podwójny wyłącznik ciśnieniowy, przekaźnik systemu chłodniczego (furgonetka z chłodnią), przekaźnik sterujący parownikiem (furgonetka z chłodnią)
30 3 ABS
31 30 ABS
32 3 Moduł PCM
33 30 ABS (wszystkie modele z ABS), wentylator chłodzący silnik (bez ABS, bez klimatyzacji)
34 30 Moduł PCM
35 10 Pasywny moduł antykradzieżowy (1,8 L Diesel Endura-DE), przekaźnik pompy paliwa
36 60 Przekaźnik wentylatora chłodzącego silnika, przekaźnik szybkiego wentylatora chłodzącego (z klimatyzacją), przekaźnik świecy żarowej, przekaźnik inhibitora
37 40 Podgrzewany przekaźnik szyby przedniej
60 Lodówka Van: Przekaźnik wentylatora chłodzącego (układ chłodniczy), przekaźnik szybkiego wentylatora chłodzącego
38 10 Główny przekaźnik
39 60 Przekaźnik świateł do jazdy dziennej (DTRL), bezpiecznik nr: 1, 2, 3, 4, 5, 21, 22 (skrzynka bezpieczników przedziału pasażerskiego)
40 60 Stacyjka, bezpiecznik nr: 42, 50 (skrzynka bezpieczników przedziału pasażerskiego)
Przekaźnik
R1 Przekaźnik pomocniczy
R2 Przekaźnik inhibitora
R3 Silniki Diesla: Przekaźnik świec żarowych
R4 Przekaźnik wentylatora chłodzącego silnika
R5 Szybki przekaźnik wentylatora chłodzącego
R6 Przekaźnik klimatyzacji
R7 Przekaźnik klimatyzacji
R8 Główny przekaźnik
R9 Silniki benzynowe: przekaźnik pompy paliwa
Silniki Diesla: Przekaźnik podgrzewacza paliwa
R10 Przekaźnik przednich świateł przeciwmgielnych
R11 Przekaźnik świateł mijania
R12 Przekaźnik świateł drogowych

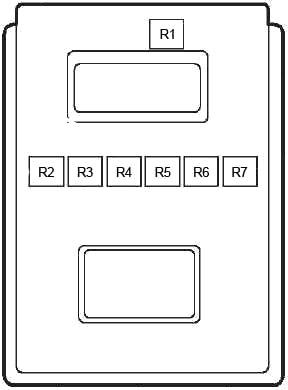

Skrzynka przekaźników (FRIDGE VAN)

Ford Fiesta (1997-2002) - skrzynka bezpieczników i przekaźników

Numer Przekaźnik
R1 System chłodniczy
R2 Parownik
R3 Agregat chłodniczy
R4 Wentylator chłodzący
R5 Wentylator chłodzący o dużej prędkości
R6 Wentylator chłodzący o niskiej prędkości
R7 Sterowanie sprzęgłem
