Ford F-650, F-750 (2004-2010) – skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – Ford F-650, F-750

Dotyczy pojazdów wyprodukowanych w latach:

2004, 2005, 2006, 2007, 2008, 2009, 2010.

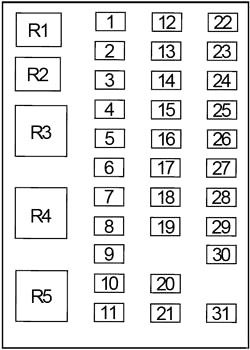

Schemat skrzynki bezpieczników w przedziale pasażerskim

Ford F-650, F-750 (2004-2010) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Przekaźnik klaksonowy
2 15 Sygnał ostrzegawczy
3 20 Zapalniczka
4 10 Złącze łącza danych (DLC), złącze diagnostyczne silnika (2010), ostrzeżenie o hamulcu postojowym (2007-2010)
5 15 Siłownik drzwi mieszanych, zespół przełącznika wyboru funkcji (2010), przekaźnik holowania przyczepy (2010), ABS przyczepy (2005-2010), światła do jazdy dziennej (DRL), tryb klimatyzacji (2007-2010), podgrzewane siedzenia, hamulce wydechowe (2007- 2010), wyłącznik lamp rezerwowych
6 10 2004: Przełącznik klaksonu
7 Nieużywany
8 5 Radio, GEM
9 5 Oświetlenie przełącznika (reflektor, szyby elektryczne, zamki drzwiowe (2004-2007)), przełącznik szyby LED i przekaźnik
10 15 Podgrzewane i podświetlane lustra
11 30 2004-2006:Silnik wycieraczek, przekaźnik pompy spryskiwacza
5 2007-2010: Systemy wycieraczek i spryskiwaczy
12 10 2004-2009: Przełącznik świateł stopu (pojazdy z hamulcem hydraulicznym), przycisk zmiany biegów Allison (2008-2009)
2010: Przełącznik pozycji pedału hamulca, selektor zmiany biegów, przełącznik świateł stopu, przełączniki tempomatu
13 20 Klaster, Radio
14 10 Przekaźnik lampki wewnętrznej
15 10 Przekaźnik lampy wewnętrznej, lampy lusterek próżnych, lampy mapowe, ogólny moduł elektroniczny (GEM)
16 15 Światła drogowe, wskaźnik świateł drogowych
17 Nieużywany
18 5 Oświetlenie wnętrza przełącznika reflektorów
19 15 Sterowanie silnikiem (wszystkie silniki), pedał przyspieszenia (silnik 6,0 l Power Stroke)
20 15 2004-2006: Przekaźnik rozrusznika, GEM
5 2007-2010: System startowy
21 10 Rezystor świateł do jazdy dziennej (DRL)
22 15 Zasilanie regulatora prędkości (silnik 6,0 l Power Stroke (2004)), pompa przenosząca paliwo (2004), klakson pneumatyczny, 4-pak elektromagnesu pneumatycznego (klakson pneumatyczny, zrzut zawieszenia pneumatycznego, oś z blokadą mechanizmu różnicowego i oś dwubiegowa)
23 10 Migacz ostrzegawczy (bieg)
24 15 ABS, osuszacz powietrza, pompa próżniowa, przekaźnik podgrzewacza paliwa
25 10 Przełącznik wyboru funkcji
26 10 Prawy reflektor świateł mijania
27 Nieużywany
28 10 Reflektor świateł mijania z lewej strony
29 10 Klaster (zasilanie, lampki ostrzegawcze), wskaźniki GEM, przekaźnik hydrauliczny ABS, kontrola trakcji powietrza, licznik motogodzin, temperatura skrzyni biegów
30 15 2007-2010: Skrzynia biegów elektroniczna Allison
31 15 2004-2006: Skrzynia biegów Allison lub zdarzenie ABS
Przekaźnik
R1 Przekaźnik lampki wewnętrznej
R2 Nieużywany
R3 Przekaźnik klaksonowy
R4 Przekaźnik opuszczania okna jednym dotknięciem
R5 Nieużywany



Przekaźniki holowania przyczepy z hamulcem pneumatycznym (jeśli są na wyposażeniu)

Środek przekaźnika znajduje się na tablicy rozdzielczej za panelem bocznej poduszki powietrznej pasażera.

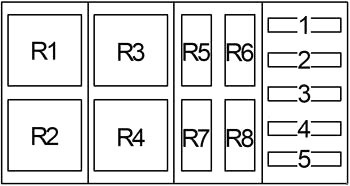

Ford F-650, F-750 (2004-2010) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Przyczepa holownicza z zasilaniem ABS
2 30 Światła postojowe/obrysowe przyczepy holowniczej
3 30 Światła hamowania przyczepy
4 30 Światła skrętu/stopu holowania przyczepy (połączone)
Światła skrętu przyczepy (oddzielne)
5 Nieużywany
Przekaźnik
R1 Przekaźnik ABS holowania przyczepy
R2 2004-2007: Przekaźnik lampy stopu holowania przyczepy
2008-2010: Przekaźnik świateł obrysowych przyczepy
R3 2004-2007: Przekaźnik parkowania przyczepy/lampy obrysowej
2008-2010: Przekaźnik światła stopu przyczepy do holowania
R4 Przekaźnik lampy tylnej przyczepy
R5 Nieużywany
R6 Nieużywany
R7 2004-2007:
   Przekaźnik światła skrętu/stopu holowania przyczepy w lewo (kombinowany)
   Przekaźnik światła skrętu w lewo do holowania przyczepy (oddzielny)
2008-2010: Przekaźnik światła skrętu przyczepy holowniczej w lewo
R8 2004-2007:
   Przekaźnik prawego skrętu/stopu przyczepy do holowania (połączony)
   Przekaźnik światła skrętu przyczepy w prawo (oddzielny)
2008-2010: Przekaźnik światła skrętu przyczepy do holowania w prawo

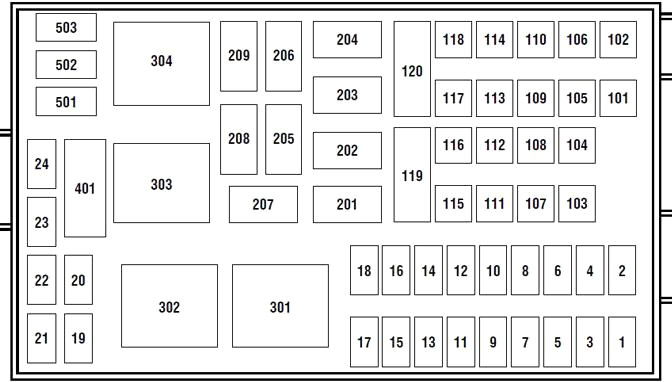

Schemat skrzynki bezpieczników w komorze silnika

Ford F-650, F-750 (2004-2010) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 15 Główny włącznik światła
F2 30 Fotel elektryczny (kierowca)
F3 30 Fotel elektryczny (pasażer)
F4 15 Przekaźnik pompy spryskiwacza, silnik pompy spryskiwacza
F5 15 Caterpillar/Cummins: Przełącznik ostrzegawczy hamulca
F6 15 Caterpillar: Nagrzewnica wlotu powietrza
F7 15 Przełączniki lampy stopu, presostaty hamulca, przekaźnik lampy stopu
F8 25 Caterpillar: Przekaźnik podgrzewacza paliwa
20 Skok mocy 6.0L (2004-2007): Przekaźnik podgrzewacza paliwa
F9 20 2006-2010: Przekaźnik hamujący, ECM silnika, klaster, TCM skrzyni biegów, CJB Start (2007), CJB Run (2007), odcięcie rozrusznika (2010)
F10 15 2004-2009: Podgrzewany zawór spustowy
2010: Zawór usuwania wilgoci ze zbiornika powietrza
F11 30 2007-2010: Elektroniczny hamulec przyczepy
F12 20 2006-2010: Światła do jazdy dziennej (DRL), siłownik drzwi Blend, tryb klimatyzacji, rezerwa, podgrzewane siedzenia, ABS przyczepy, hamulec wydechowy
F13 10 2004-2005: Hamulec postojowy
F14 Nieużywany
F15 7,5 2004-2009: Producent nadwozia – światła stopu adaptera przyczepy
F 16 5 Hamulec hydrauliczny: WABCO ABS
Hamulec pneumatyczny: Bendix Air ABS
F17 Nieużywany
F18 10 Pompa do transferu paliwa
F19 Nieużywany
F20 10 Skok mocy 6.0L (2004-2007): Przekaźnik mocy ECM silnika
F21 10 2004-2008: Wejście silnika Hydromax do GEM
F22 10 Skok mocy 6.0L (2004-2007): Moc logiki silnika IDM2
F23 Nieużywany
F24 Nieużywany
F101 30 Hamulec pneumatyczny: przekaźnik ABS Bendix Air
Hamulec hydrauliczny: Moduł hamulców hydraulicznych
F102 20 Przełącznik zapłonu do dostępu klienta
F103 50 2004-2005: Wyłącznik zapłonu, Bezpieczniki skrzynki bezpieczników przedziału pasażerskiego 8, 9, 10, 11, 19, 20, 23, 24, 25, 29, 30, 31
20 2006-2010: Wyłącznik zapłonu, Bezpieczniki skrzynki bezpieczników w przedziale pasażerskim 8, 9, 10, 11, 19, 29, 30
F104 20 Punkt mocy
F105 20 Przełączniki blokady drzwi
F106 30 Wyłącznik światła głównego, przełącznik wielofunkcyjny, bezpieczniki skrzynki bezpieczników w przedziale pasażerskim 16, 26 i 28, reflektory, przekaźniki DRL
F107 50 Bezpieczniki skrzynki bezpieczników w przedziale pasażerskim 1, 2, 3, 4, 12, 13, 14, 15
F108 40 Cummins: Przekaźnik podgrzewacza paliwa
F109 40 Przekaźnik szyby elektrycznej
F110 30 2006-2010: Przekaźnik wycieraczek szyby przedniej
F111 30 Przekaźnik lamp postojowych, lampy postojowe, przekaźnik budowniczy nadwozia
F112 40 Przekaźnik silnika dmuchawy, silnik dmuchawy
F113 30 Podgrzewane przełączniki siedzeń, fotel do jazdy powietrznej (2009-2010)
F114 25 2004-2009:
   Hamulec hydrauliczny: moc ABS ECU
F115 40 2004-2005: Wyłącznik zapłonu, Bezpieczniki skrzynki bezpieczników w przedziale pasażerskim 5, 8, 9, 10, 11, 21
20 2006-2010: Wyłącznik zapłonu, Bezpieczniki skrzynki bezpieczników w przedziale pasażerskim 8, 9, 10 i 11, Przekaźnik silnika rozrusznika (2006-2009)
F116 30 Włącz przekaźniki i przekaźnik lampy rezerwowej
F117 20 Przekaźnik lampy stopu
F118 60 Holowanie przyczepy po lewej, prawej stronie i skrzynka bezpieczników ABS (pojazdy z hamulcem hydraulicznym)
F119 60 Blok bezpieczników holowniczych przyczepy, światła stopu/ogonowe/obrysowe
F120 60 Blok bezpieczników holowniczych przyczepy (pojazdy z hamulcem pneumatycznym), lewy, prawy i ABS, przekaźnik bezpiecznika silnika pompy hydraulicznej HydroMax
Przekaźnik
201 Przekaźnik pompy spryskiwacza
202 Przekaźnik prędkości wycieraczek
203 Przekaźnik pracy wycieraczek postojowych
204 2004-2006:
   Skok mocy 6.0L: Neutralny przekaźnik startowy
   Caterpillar / Cummins: Przekaźnik hamulca wydechowego
2007-2010: Przekaźnik wycieraczek szyby przedniej
205 2004-2009: RH przekaźnik stop/turn
2010: Przekaźnik zabudowy, skręt w prawo
206 2004-2009: LH przekaźnik stop/turn
2010: Przekaźnik zabudowy, skręt w lewo
207 2004-2006:Przekaźnik grzałki zaworu spustowego
2007-2009:
   Hamulec hydrauliczny: przekaźnik zdarzeń ABS
2010:
   Hamulec pneumatyczny: przekaźnik zdarzeń ABS
   Hamulec hydrauliczny: przekaźnik lampy stopu
208 Przekaźnik świateł rezerwowych, przekaźnik zabudowy (2010)
209 2004-2007:
   Silniki V8: przekaźnik ECM ISO
   Caterpillar / Cummins: Przekaźnik lampy stopu
2008-2009: Przekaźnik lampy stopu
2010: Pomocniczy przekaźnik świateł stopu
301 Przekaźnik podgrzewacza paliwa/pompy transferowej
302 Przekaźnik świateł postojowych, przekaźnik zabudowy (2010)
303 Przekaźnik silnika dmuchawy
304 Hamulec pneumatyczny: przekaźnik ABS
Hamulec hydrauliczny: przekaźnik modulatora hydraulicznego
Dioda
501 Nieużywany
502 Nieużywany
503 Nieużywany
Opór
401 Nieużywany



Bezpieczniki liniowe

Twój pojazd ma dwa wbudowane bezpieczniki umieszczone w/na przewodach akumulatora przy akumulatorze. Bezpiecznik 10 A do modułu sterującego skrzyni biegów i bezpiecznik 40 A do modułu sterującego silnika.

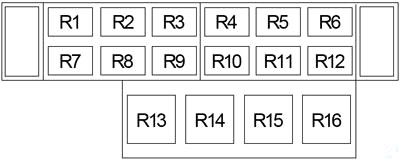

Dodatkowa skrzynka przekaźników (jeśli jest w wyposażeniu)

Ford F-650, F-750 (2004-2010) - skrzynka bezpieczników i przekaźników

Numer Opis przekaźnika
R1 Nieużywany
R2 Odcięcie rozrusznika
R3 Uruchom przekaźnik
R4 Wskaźnik ostrzegawczy ABS
R5 Brzęczyk hamulca hydraulicznego
R6 Eaton UltraShift
R7 Oś dwubiegowa / blokada mechanizmu różnicowego wyłączona
R8 Zawór usuwania wilgoci ze zbiornika powietrza
R9 Nieużywany
R10 Hamulec hydrauliczny
R11 Wentylator Ultrashift firmy Eaton
R12 Odcięcie rozrusznika
R13 Migacz
R14 Zasilanie okna
R15 Brzęczyk pełnej mocy
R16 Moduł dzwonka ostrzegawczego
