Ford F-250, F-350, F-450, F-550 (2011-2016) – skrzynka bezpieczników i przekaźników

Ford F-250, F-350, F-450, F-550 (2011-2016) - skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Ford F-250, F-350, F-450, F-550

Dotyczy pojazdów nowych w latach:

2011, 2012, 2013, 2014, 2015, 2016.



Schemat skrzynki bezpieczników w przedziale pasażerskim

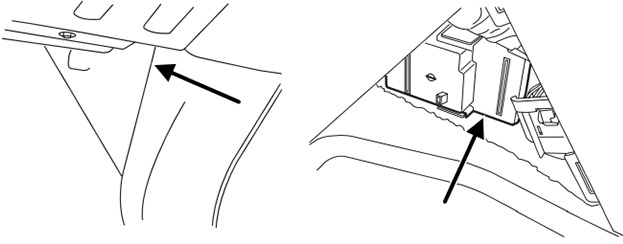

Panel bezpieczników znajduje się w przestrzeni na nogi pasażera. Aby zdjąć pokrywę panelu bezpieczników, pociągnij panel do siebie. Gdy klipsy panelu zostaną odczepione, panel może łatwo opaść.

Ford F-250, F-350, F-450, F-550 (2011-2016) - skrzynka bezpieczników i przekaźników

Ford F-250, F-350, F-450, F-550 (2011-2016) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 – (zapasowy)
2 15 Przekaźnik upfitter #4
3 30 Silnik inteligentnego okna pasażera
4 10 Teleskopowy przełącznik lusterka, oświetlenie wewnętrzne, lampa maski
Reklama

5 20 Szyberdach
6 5 Moduł siedzenia kierowcy
7 7,5 Przełącznik fotela kierowcy, silnik lędźwiowy kierowcy
8 10 Przełącznik zasilania lusterka
9 10 Przekaźnik upfitter #3
10 10 Przekaźnik uruchamiania/akcesoriów, kanał dostępu klienta
11 10 Klaster instrumentów
12 15 Oświetlenie wewnętrzne, Oświetlone lampy do biegania
13 15 Prawe kierunkowskazy i światła hamowania, Prawy przekaźnik skrętu przyczepy holowniczej
14 15 Lewe kierunkowskazy i światła hamowania, przekaźnik skrętu lewego holowania przyczepy
15 15 Wysoko zamontowane lampy stopu, lampy cofania, przekaźnik awaryjny holowania przyczepy, lusterko wsteczne z sygnałem cofania
16 10 Prawy reflektor świateł mijania
17 10 Lewy reflektor świateł mijania
18 10 Oświetlenie klawiatury, pasywny wskaźnik antykradzieżowy (PATS), pasywny nadajnik-odbiornik antykradzieżowy, moduł sterowania układem napędowym (PCM), blokada zmiany biegów hamulca
19 20 Subwoofer, wzmacniacz (2013-2016)
20 20 Elektryczne zamki do drzwi
21 10 Włącznik/wyłącznik hamulca
22 20 Klakson
23 15 – (zapasowy)
24 15 Moduł sterujący kierownicy, złącze diagnostyczne, moduł radia satelitarnego, przekaźnik lusterek składanych elektrycznie, zdalny dostęp bezkluczykowy, elektroniczny panel wykończeniowy
Reklama

25 15 – (zapasowy)
26 5 Moduł sterujący kierownicy
27 20 2011-2012: Wzmacniacz
28 15 Stacyjka
29 20 SYNC®, moduł GPS, panel czołowy radia
30 15 Przekaźnik świateł postojowych, przekaźnik świateł postojowych przyczepy holowniczej
31 5 Sterownik hamulca przyczepy (sygnał hamowania), dostęp klienta
32 15 Szyberdach, lusterka z funkcją automatycznego przyciemniania, falownik, podświetlenie przełącznika blokady drzwi kierowcy i pasażera , silnik inteligentnego okna kierowcy i pasażera, przełącznik szyby pasażera, podświetlenie przełącznika podgrzewanego siedzenia tylnego, przełącznik lusterka teleskopowego
33 10 Moduł kontroli ograniczeń
34 10 Podgrzewany moduł kierownicy, tylny podgrzewany moduł siedzeń
35 5 Wybierz przełącznik zmiany biegów, moduł wspomagania parkowania wstecznego, moduł sterujący hamulca przyczepy
36 10 Przełącznik wyboru zbiornika paliwa
37 10 Grzałka PTC
38 10 Panel czołowy radia (radio bazowe AM/FM)
39 15 Reflektory świateł drogowych
Reklama

40 10 Lampy postojowe (w lusterkach), Lampy obrysowe dachowe
41 7,5 Wskaźnik wyłączenia poduszki powietrznej pasażera
42 5 – (zapasowy)
43 10 Przekaźnik wycieraczek
44 10 Przełączniki upfitter
45 5 – (zapasowy)
46 10 Kontrola klimatu
47 15 Światła przeciwmgielne, wskaźnik światła przeciwmgielnego (w przełączniku)
48 30 Wyłącznik obwodu: przełącznik szyb elektrycznych, przełącznik szyby tylnej, przełącznik szyberdachu;
Przekaźnik
49 Opóźnione akcesorium

Schemat skrzynki bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika. Skrzynka rozdzielcza zawiera bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Ford F-250, F-350, F-450, F-550 (2011-2016) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
6 — –
7 50 Odszraniacz tylnej szyby, podgrzewane lusterka
8 30 Siedzenie pasażera
9 30 Fotel kierowcy
10 40 2015-2016: Holowanie przyczepy
11 — –
12 30 Silnik inteligentnego okna kierowcy
13 — –
Reklama

14 — –
15 — Dioda: Diesel: pompa paliwa
16 — –
17 15 Podgrzewane lustro
18 — –
19 — –
20 — –
21 — –
22 30 Hamulec elektryczny do holowania przyczepy
23 40 Silnik dmuchawy
24 — –
25 30 Wycieraczki
26 30 Lampy do holowania przyczepy
27 25 Olej napędowy: podgrzewacze mocznika
28 — Bar autobusowy
32 — –
33 15 Moc pojazdu (VPWR) 1
34 15 Olej napędowy: Moc pojazdu (VPWR) 2
20 Benzyna: Moc pojazdu (VPWR) 2
35 10 Moc pojazdu (VPWR) 3
36 15 Olej napędowy: Moc pojazdu (VPWR) 4
20 Benzyna: Moc pojazdu (VPWR) 4
37 10 Olej napędowy: Moc pojazdu (VPWR) 5
39 10 Blokada piasty 4×4
40 15 Zamek elektroniczny 4×4
41 — –
42 20 Tylne podgrzewane siedzenia
43 — –
44 — –
45 10 Cewka przekaźnika uruchamiania/uruchamiania
Reklama

46 10 Olej napędowy: moduł sterowania skrzynią biegów (TCM) utrzymuje moc
47 10 Zasilanie sprzęgła klimatyzacji
49 10 System kamer cofania
50 10 Cewka przekaźnika silnika dmuchawy
51 — –
52 10 Elektroniczny moduł sterujący (ECM), moduł sterujący układu napędowego (PCM), uruchomienie/uruchomienie modułu sterującego skrzyni biegów (TCM)
53 10 Moduł 4×4
54 10 Układ przeciwblokujący (ABS) bieg/start
55 10 Cewka odszraniania tylnej szyby, cewka ładowania akumulatora
56 20 Panel bezpieczników w kabinie pasażerskiej uruchomiony/zasilanie rozruchowe
58 — –
59 — –
60 — –
61 — –
62 — –
63 — –
64 — –
65 — –
66 20 Pompa paliwowa
67 — –
68 10 Cewka przekaźnika pompy paliwa
69 — –
70 10 Lampa cofania holowania przyczepy
71 10 Benzyna: odpowietrznik kanistra
72 10 Zasilanie podtrzymujące cewkę przekaźnika PCM/ECM
73 — –
80 — –
81 — –
82 20 Pomocniczy punkt zasilania #2
83 20 Pomocniczy punkt zasilania nr 1
Reklama

84 30 Silnik zmiany biegów 4×4
85 30 Podgrzewane/chłodzone siedzenia
86 25 Zasilanie cewki ABS
87 20 Pomocniczy punkt zasilania nr 5
88 20 2013-2016: Pomocniczy punkt zasilania #6
89 40 Rozrusznik
90 25 Ładowanie akumulatora do holowania przyczepy
91 — –
92 20 Pomocniczy punkt zasilania nr 4
93 20 Pomocniczy punkt zasilania nr 3
94 25 Upfitter #1
95 25 Upfitter #2
96 50 Pompa ABS
97 40 Inwertor
98 — –
99 40 2013-2016: Falownik tablicy przyrządów
100 25 2011-2014: Kierunkowskazy holownicze przyczepy
Przekaźnik
1 Silnik dmuchawy
2 –
3 Olej napędowy: podgrzewacze mocznika
4 –
5 Odszraniacz tylnej szyby, podgrzewane lusterka
29 Lampy do holowania przyczepy
30 Sprzęgło klimatyzacji
31 Wycieraczki
38 Olej napędowy: moduł sterujący układu napędowego (PCM)
Benzyna: Elektroniczny moduł sterujący (ECM)
48 Uruchom/start
57 Pompa paliwowa
74 Kierunkowskazy i światła stop przyczepy z lewej strony
75 Kierunkowskazy i światła stop przyczepy z prawej strony
76 Lampa zapasowa
77 –
78 –
79 –
101 Rozrusznik
102 Ładowanie akumulatora do holowania przyczepy
103 –
104 –
105 –
106 –
107 –
