Ford F-250, F-350, F-450, F-550 (2008-2010) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
27 kwietnia, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Ford F-250, F-350, F-450, F-550

Dotyczy pojazdów nowych w latach:

2008, 2009, 2010.

Schemat skrzynki bezpieczników w przedziale pasażerskim

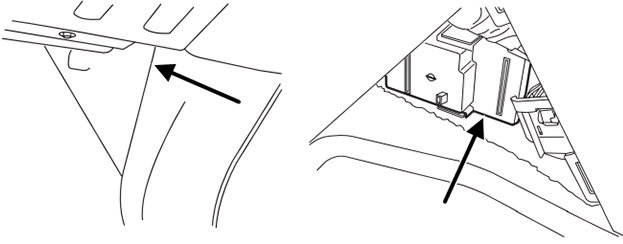

Panel bezpieczników znajduje się w przestrzeni na nogi pasażera. Aby zdjąć pokrywę panelu bezpieczników, pociągnij panel do siebie. Gdy klipsy panelu zostaną odczepione, panel może łatwo opaść.

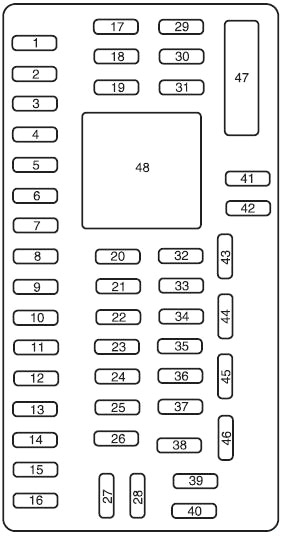

Ford F-250, F-350, F-450, F-550 (2008-2010) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30	Nieużywany (zapasowy)
2	15	Nieużywany (zapasowy)
3	15	Rodzinny system rozrywki (FES)
4	30	Nieużywany (zapasowy)
5	10	Oświetlenie klawiatury, blokada zmiany biegów (BSI), SPBJB
6	20	Kierunkowskazy
7	10	Reflektor lewy (światła mijania)
8	10	Reflektor prawy (światła mijania)
9	15	Oświetlenie wewnętrzne, oświetlone deski do biegania
10	15	Lampa ładunkowa, lampa kałużowa, podświetlenie przełącznika
11	10	Nieużywany
12	7,5	Przełącznik zasilania lusterka, fotel kierowcy (pamięć)
13	5	Nieużywany (zapasowy)
14	10	Przekaźnik upfitter #3 zasilanie
15	10	Głowica klimatyzacyjna
16	15	Przekaźnik upfitter #4 Kanał
17	20	Wszystkie zasilanie silnika zamka
18	20	Zasilanie przekaźnika podgrzewanego siedzenia
19	25	Nieużywany (zapasowy)
20	15	Regulowane pedały, Datalink
21	15	Zasilanie przekaźnika świateł przeciwmgielnych, Lampy narożne
22	15	Zasilanie przekaźnika świateł postojowych
23	15	Zasilanie przekaźnika świateł drogowych
24	20	Zasilanie przekaźnika klaksonu
25	10	Teleskopowy włącznik lusterek elektrycznych Lampy na żądanie – pod maską i podświetlany wizjer (oszczędzanie baterii)
26	10	Grupa
27	20	Zasilanie wyłącznika zapłonu, bezpieczniki przedziału pasażerskiego 28, 42, 43, 44 i 45, cewka przekaźnika rozrusznika komory silnika nr 57 (silnik wysokoprężny), moduł sterujący odłączania akcesoriów (jeśli jest na wyposażeniu) (silnik wysokoprężny), dioda przekaźnika rozrusznika komory silnika (benzyna) silniki)
28	5	Radio
29	5	Nieużywany (zapasowy)
30	5	Nieużywany (zapasowy)
31	10	Kompas
32	10	Moduł kontroli ograniczeń (RCM), wskaźnik dezaktywacji poduszki powietrznej pasażera
33	10	Sterownik hamulca przyczepy holowniczej, cewka przekaźnika ładowania akumulatora przyczepy holowniczej
34	5	Nieużywany (zapasowy)
35	10	Reverse Sensing System (RSS), moduł 4×4, elektromagnes 4×4, przełącznik kontroli trakcji, przełącznik holowania/holowania (silnik Diesla)
36	5	Pasywny nadajnik-odbiornik systemu antykradzieżowego (PATS), kontrola klastra
37	10	Podwójna automatyczna lub ręczna klimatyzacja, sterowanie PTC
38	20	Głośnik niskotonowy
39	20	Radio, radio nawigacyjne i wzmacniacz
40	20	Moduł 4×4, Moduł radia satelitarnego, SYNC, GPS
41	15	Radio, elektrochromatyczne lusterko wsteczne, podświetlenie przełącznika blokady
42	10	Cewka przekaźnika podgrzewanego siedzenia, cewki przekaźnika przełącznika Upfitter, cewka przekaźnika podgrzewanego lustra
43	10	Przełącznik wyboru zbiornika paliwa, moduł 4×4
44	10	Uruchom kanał dostępu klienta (PTO)
45	5	Logika wycieraczki przedniej, cewka przekaźnika silnika dmuchawy
46	7,5	Lusterko E/C
47	30	Wyłącznik obwodu: Okna elektryczne, szyberdach, przesuwne podświetlenie elektryczne
Przekaźnik
48	Opóźnione akcesorium

Zobacz także: Ford Mustang Mach-E (2022) - skrzynka bezpieczników i przekaźników

Schemat skrzynki bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika. Skrzynka rozdzielcza zawiera bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Ford F-250, F-350, F-450, F-550 (2008-2010) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
4	—	Nieużywany
5	30	Sterownik hamulca przyczepy (TBC)
6	40	Moduł ABS (pompa)
7	30	Przełącznik pomocniczy Upfitter #1
8	30	Przełącznik pomocniczy Upfitter #2
9	40	Moduł ABS (cewka)
10	20	Zapalniczka
11	20	Punkt zasilania tablicy przyrządów
12	15	Zasilanie przekaźnika włączania/wyłączania hamulca (BOO)
13	5	Przełącznik hamulca, cewka przekaźnika przełącznika hamulca, moduł SJB, moduł 4×4
14	—	Nieużywany
15	—	Nieużywany
23	15	Lustro grzewcze, podgrzewane lustro punktowe
24	40	Przekaźnik silnika dmuchawy
25	—	Nieużywany
26	30	ESOF przekaźnik lo-hi
27	50	Olej napędowy: Moduł sterujący świec żarowych (GPCM) nr 1
28	20	Podgrzewany przekaźnik lustrzany
29	30	Fotel pasażera zasilany elektrycznie
30	10	Holenderski przekaźnik klimatyzacji
31	15	Przekaźnik lustrzany składania mocy
32	20	Przekaźnik pompy paliwa
33	20	Przekaźnik lampy rezerwowej
34	25	Przekaźnik zatrzymania/zawrócenia przyczepy
35	5	Cewki przekaźników ESOF
36	10	Benzyna: Moduł sterowania układem napędowym (PCM) utrzymuje moc, odpowietrznik kanistra
36	10	Olej napędowy: Moduł sterujący silnika (ECM) utrzymuje moc
37	10	Olej napędowy: Moduł sterujący skrzyni biegów (TCM)
38	—	Nieużywany
39	50	Olej napędowy: moc ECM
40	30	Przekaźnik rozrusznika
41	20	Punkt zasilania (konsola środkowa — przód)
42	30	Przekaźnik świateł postojowych przyczepy
43	20	Punkt zasilania (konsola środkowa – tył)
44	30	Przekaźnik ładowania akumulatora przyczepy
45	30	Fotel kierowcy lub moduł pamięci, fotel do jazdy pneumatycznej
46	40	Przekaźnik uruchamiania/rozruchu
47	50	Olej napędowy: GPCM #2
48	30	ESOF przekaźnik lii-lo
49	30	Silnik wycieraczek
50	30	Benzyna: cewka przekaźnika PCM, przekaźnik PCM
51	—	Nieużywany
52	—	Nieużywany
63	15	Lampy cofania do holowania przyczepy
64	5	Lustrzane lampy obrysowe
65	—	Nieużywany
66	—	Nieużywany
67	—	Nieużywany
68	—	Nieużywany
69	—	Nieużywany
70	10	Benzyna: cewka przekaźnika sprzęgła klimatyzacji, wyłącznik pojemnika na czynnik chłodniczy, podgrzewany PCV
70	10	Olej napędowy: cewka przekaźnika sprzęgła klimatyzacji, przełącznik sprzęgła, chłodnica pompy paliwa, przełącznik ciśnienia cyklu klimatyzacji
71	5	Dioda przekaźnika pompy paliwa, PCM/E CM Moc Run/Start
72	15	Benzyna: Cewki zapłonowe
72	15	Olej napędowy: silnik TCM
73	2	System kamer cofania (RCS)
74	20	Benzyna: VPWR: podgrzewany czujnik tlenu w spalinach, CMS, czujnik masowego przepływu powietrza, elektroniczny zawór zarządzania oparami, CMCV, zmienne rozrządy krzywkowe, IMTV
74	20	Olej napędowy: VPWR: Obciążenia silnika
75	5	Zasilanie cewki przekaźnika rezerwowego
76	20	Benzyna: VPWR: PCM
76	20	Olej napędowy: VPWR: ECM
77	10	Logika modułu ABS
Dioda
60	Benzyna: Przekaźnik rozrusznika
	lub
	Uruchamianie jednym dotknięciem (OTIS)
61	Sprzęgło klimatyzacji
62	Pompa paliwowa
Przekaźnik
1	Silnik dmuchawy/zmienne sterowanie dmuchawą (dwustrefowa klimatyzacja)
2	Elektroniczna zmiana biegów w locie (ESOF) Lo-Hi
3	Lustro podgrzewacza
16	Sprzęgło klimatyzacji
17	Wycieraczki
18	Benzyna: Moduł sterownika pompy paliwa (FPDM), wtryskiwacze paliwa
18	Olej napędowy: Moduł sterowania paliwem do silników wysokoprężnych (DFCM)
19	Lampy zapasowe, system wykrywania cofania (RSS), bezpiecznik 63 . komory silnika
20	Światła stop i kierunkowskazy przyczepy (w lewo)
21	Światła stop i kierunkowskazy przyczepy (w prawo)
22	Lampy stopu, centralne wysoko montowane światło stopu (CHMSL), TBC, dostęp dla klienta
53	Olej napędowy: szyna zasilająca PCM (bezpieczniki 68, 70, 72, 74, 76)
54	Elektromagnes rozrusznika
55	Lampy do holowania przyczepy
56	Ładowanie akumulatora do holowania przyczepy
57	Magistrala Power Distribution Box (PDB) (bezpieczniki 67, 69, 71, 73, 75, 77)
57	Magistrala SJB Run/Start (bezpieczniki 29-37, 46)
58	ESOF hi-lo
59	Benzyna: Szyna zasilająca PCM (bezpieczniki 68, 70, 72, 74, 76)
