Ford Expedition (2023) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
4 grudnia, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Ford Expedition

Dotyczy pojazdów wyprodukowanych w latach:

2023.

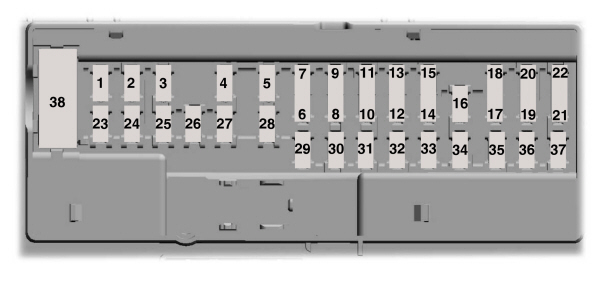

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników modułu sterującego nadwozia znajduje się po prawej stronie wnęki na nogi pasażera, za panelem wykończeniowym.

Ford Expedition (2023) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	—	Nieużywany.
2	10 A	Przełącznik fotela kierowcy.
3	7,5 A	Odblokowanie drzwi kierowcy.
4	20 A	Wzmacniacz głośnikowy.
5	—	Nieużywany.
6	10 A	Inteligentna logika złącza łącza danych.
7	10 A	Tylny moduł sterujący audio.
8	5 A	Bezprzewodowa ładowarka akcesoriów. Moduł klapy bagażnika bez użycia rąk.
9	5 A	Klawiatura. Połączony moduł czujnika.
10	—	Nieużywany.
11	—	Nieużywany.
12	7,5 A	Klaster instrumentów.
13	7,5 A	Moduł sterujący kolumny kierownicy. Inteligentna logika złącza łącza danych. Moduł kontroli klimatu. Moduł zmiany biegów.
14	15A	Przełącznik hamulca.
15	15A	SYNC
16	—	Nieużywany.
17	—	Nieużywany.
18	7,5 A	Moduł zmiany biegów. Przekładnia kolumnowa.
19	5 A	Moduł jednostki sterującej telematyki.
20	5 A	Stacyjka.
21	5 A	Czujnik temperatury i wilgotności w pojeździe.
22	5 A	Lusterko elektrochromowe. Moduł podgrzewania siedzeń w drugim rzędzie .
23	30 A	Przełącznik szyb elektrycznych. Przełącznik zasilania lusterek. Moduł strefowy drzwi przednich lewych.
24	30 A	Logika szyberdachu.
25	20 A	Wzmacniacz głośnikowy 2.
26	30 A	Moduł strefowy drzwi przednich prawych.
27	30 A	Moduł strefowy drzwi tylnych lewych.
28	30 A	Moduł strefy drzwi tylnych prawych.
29	15A	Regulowane pedały.
30	5 A	Moduł kontroli holowania przyczepy.
31	10 A	Moduł klimatyzacji tylnej. Moduł przełącznika trybu jazdy. Przełącznik zarządzania terenem. Moduł nadawczo-odbiorczy częstotliwości radiowej. przełącznik 4×4.
32	20 A	Moduł sterowania dźwiękiem.
33	—	Nieużywany.
34	30 A	Przekaźnik pracy/rozruchu.
35	5 A	Nie używany (zapas).
36	15A	Moduł przetwarzania obrazu A. Moduł automatycznego wspomagania parkowania. Moduł tłumienia ciągłej kontroli.
37	20 A	Podgrzewana kierownica.
38	30A wyłącznik automatyczny	Lewa tylna szyba sterowana elektrycznie. Prawe tylne okno sterowane elektrycznie.

Zobacz także: Ford Transit i Tourneo (2007-2014) - skrzynka bezpieczników i przekaźników

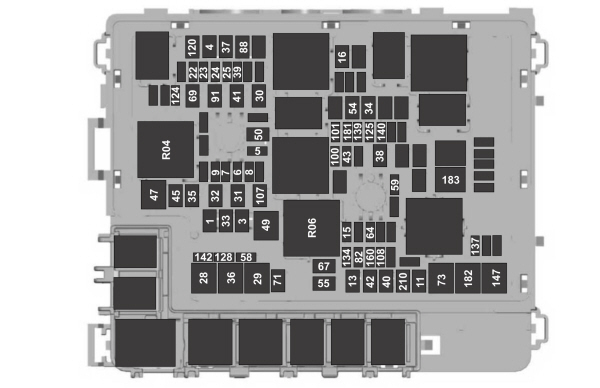

Skrzynka bezpieczników w komorze silnika

Ford Expedition (2023) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30 A	Moduł kontroli nadwozia 1.
3	30 A	Moduł kontroli nadwozia 2.
4	30 A	Pompa paliwowa.
5	5 A	Przekaźnik modułu sterującego układu napędowego.
6	20 A	Moc pojazdu 1.
7	25 A	Moc pojazdu 2.
8	20 A	Moc pojazdu 3.
9	20 A	Moc pojazdu 4.
11	30 A	Przekaźnik rozrusznika.
13	40 A	Silnik dmuchawy z przodu.
15	20 A	Klakson.
16	20 A	Pompka spryskiwacza szyby przedniej.
22	10 A	Elektroniczne wspomaganie układu kierowniczego z posuwem biegu/startu.
23	10 A	Układ zapobiegający blokowaniu się hamulców uruchom/rozpocznij posuw.
24	10 A	Moduł sterujący układu napędowego. Moduł sterujący skrzynią biegów.
25	10 A	Tylna kamera. Uruchom/rozpocznij podawanie czujnika jakości powietrza.
28	50 A	Pompa układu przeciwblokującego.
29	50 A	Zawory układu przeciwblokującego.
30	30 A	Silniki fotela kierowcy.
31	30 A	Silniki foteli pasażera.
32	20 A	Punkt mocy 1.
33	—	Nieużywany.
34	20 A	Punkt mocy 3.
35	20 A	Punkt mocy 4.
36	40 A	falownik.
37	30 A	Klimatyzowane fotele – po stronie pasażera.
38	30 A	Klimatyzowane fotele – strona kierowcy.
39	20 A	Moduł drugiego rzędu siedzeń.
40	40 A	Wysuwane progi do wsiadania.
41	30 A	Moduł sterowanej klapy bagażnika.
42	30 A	Moduł sterujący hamulca przyczepy.
43	5 A	Nie używany (zapas).
45	20 A	Punkt mocy 5.
47	50 A	Wentylator elektryczny 1.
49	50 A	Wentylator elektryczny 2.
50	40 A	Ogrzewana tylna szyba.
54	40 A	Elektroniczny mechanizm różnicowy o ograniczonym poślizgu.
55	30 A	Przekaźnik świateł postojowych holowania przyczepy.
58	10 A	Światła cofania przyczepy holowniczej.
59	20 A	Nie używany (zapas).
64	25 A	Moduł napędu na cztery koła 1.
67	15A	Uruchomienie skrzyni biegów
69	30 A	Silnik wycieraczki lewej strony.
71	20 A	Przekaźnik wycieraczki tylnej szyby.
73	50 A	Elektrycznie składany moduł siedzeń – trzeci rząd.
82	25 A	Moduł napędu na cztery koła 2.
88	40 A	Dmuchawa pomocnicza.
91	20 A	Zasilanie modułu oświetlenia holowniczego przyczepy.
100	30 A	Reflektor lewy.
101	30 A	Reflektor prawy.
107	30 A	Ładowanie akumulatora przyczepy.
108	20 A	Lampy punktowe (policja).
120	15A	Wtryskiwacze paliwa.
124	5 A	Moduł czujnika deszczu.
125	5 A	Inteligentna ładowarka USB 1.
128	7,5 A	System rozrywki rodzinnej.
134	20 A	Wielokonturowa sztafeta siedzeń.
137	20 A	Zaawansowany moduł systemów wspomagania kierowcy. Podłączona kamera.
139	5 A	Inteligentna ładowarka USB 2.
140	5 A	Inteligentna ładowarka USB 3.
142	5 A	Inteligentna ładowarka USB 5.
147	40 A	Przekaźnik wentylatora ściągacza intercoolera.
160	10 A	Inteligentne złącze łącza danych.
181	5 A	Nie używany (zapas).
182	60 A	Moduł sterujący drzwiami kierowcy.
183	60 A	Moduł sterujący drzwiami pasażera.
210	30 A	Start stop modułu sterującego nadwozia.
