Ford Escape (2023) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
4 grudnia, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Ford Escape

Dotyczy pojazdów wyprodukowanych w latach:

2023.

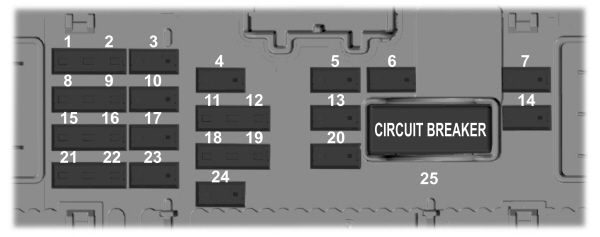

Przedział pasażerski

Skrzynka bezpieczników znajduje się w przedziale pasażerskim pod schowkiem na rękawiczki (zdjąć spód).

Numer	Ampery [A]	Opis
1	5 A	Nie używany (zapas).
2	5 A	Nie używany (zapas).
3	10 A	Nie używany (zapas).
4	10 A	Zintegrowany panel sterowania. Moduł bramy.
5	20 A	Zamek. Odblokowanie.
6	10 A	Szyberdach.
7	30 A	Moduł drzwi pasażera.
8	5 A	Moduł napędu na wszystkie koła.
9	5 A	Lusterko elektrochromatyczne.
10	10 A	Rozszerzony moduł zasilania.
11	5 A	Elektryczna klapa bagażnika. Moduł uruchamiania klapy bagażnika bez użycia rąk. Moduł jednostki sterującej telematyki.
12	5 A	Bezkluczykowy przełącznik klawiatury.
13	15A	Odblokowanie drzwi kierowcy.
14	30 A	Moduł drzwi kierowcy.
15	15A	Rozszerzony moduł zasilania.
16	15A	Nie używany (zapas).
17	15A	SYNC, Moduł nadajnika-odbiornika radiowego.
18	7,5 A	Bezprzewodowy moduł ładowania akcesoriów.
19	7,5 A	Pakiet przełączników reflektorów.
20	10 A	Nie używany (zapas).
21	7,5 A	Kontrola klimatu. Moduł elektronicznej zmiany biegów. Stacyjka.
22	7,5 A	Klaster instrumentów. Moduł sterujący kolumny kierownicy.
23	20 A	Jednostka audio.
24	20 A	Nie używany (zapas).
25	30 A	Elektryczne szyby. Lusterka zewnętrzne.

Zobacz także: Ford Transit Connect (2010-2013) - skrzynka bezpieczników i przekaźników

Komora silnika

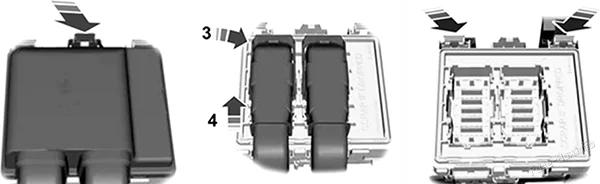

Dostęp do skrzynki bezpieczników pod maską

Ford Escape (2023) - skrzynka bezpieczników i przekaźników

Pociągnij zatrzask do siebie i zdejmij górną pokrywę.
Pociągnij dźwignię złącza do góry.
Pociągnij złącze do góry, aby je wyjąć.
Pociągnij oba zatrzaski do siebie i wyjmij skrzynkę bezpieczników.
Odwróć skrzynkę bezpieczników i otwórz pokrywę.

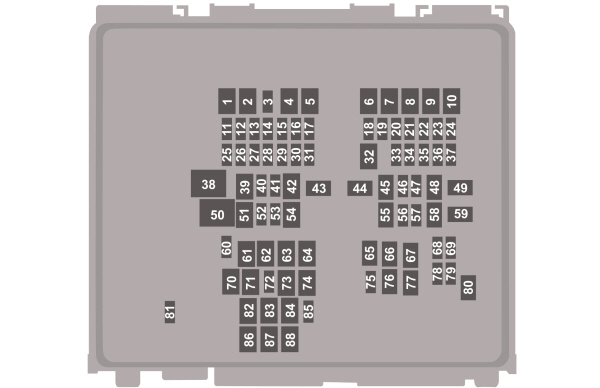

Ford Escape (2023) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	—	Nieużywany.
2	—	Nieużywany.
3	—	Nieużywany.
4	60 A	Dodatkowe ogrzewanie (gaz).
5	40 A	Dodatkowe ogrzewanie (gaz).
6	40 A	Dodatkowe ogrzewanie (gaz).
7	—	Nieużywany.
8	—	Nieużywany.
9	—	Nieużywany.
10	30 A	Rozrusznik.
11	15A	Moduł sterujący układu napędowego.
12	15A	Moduł sterujący układu napędowego.
13	15A	Moduł sterujący układu napędowego.
14	15A	Moduł sterujący układu napędowego.
15	—	Nieużywany.
16	—	Nieużywany.
17	—	Nieużywany.
18	10 A	Moduł sterujący układu napędowego.
19	10 A	Moduł układu przeciwblokującego.
20	—	Nieużywany.
21	5 A	Nie używany (zapas).
22	5 A	Elektroniczny moduł sterujący akumulatora (hybrydowy pojazd elektryczny).
23	5 A	Pierścień świetlny portu ładowania (pojazd hybrydowy typu plug-in).
24	20 A	Wzmacniacz.
25	—	Nieużywany.
26	—	Nieużywany.
27	—	Nieużywany.
28	10 A	Włącznik hamulca.
29	5 A	Moduł sterujący układu napędowego (hybrydowy pojazd elektryczny).
30	10 A	Elektroniczna kontrola stabilności (gaz). Pompa oleju przekładniowego (pojazd hybrydowy z napędem elektrycznym).
31	5 A	Elektroniczne wspomaganie kierownicy.
32	30 A	Moduł kontroli nadwozia.
33	10 A	Przednia kamera wspomagająca parkowanie. Tylna kamera. System informacji o martwym polu. Adaptacyjny tempomat.
34	10 A	Nie używany (zapas).
35	15A	Podgrzewana kierownica.
36	10 A	Moduł sterujący układu napędowego (hybrydowy pojazd elektryczny).
37	20 A	Klakson.
38	40 A	Silnik dmuchawy.
39	—	Nieużywany.
40	—	Nieużywany.
41	20 A	Wzmacniacz.
42	30 A	Elektrycznie sterowany fotel kierowcy.
43	50 A	Elektryczna pompa wodna (hybrydowy pojazd elektryczny).
44	40 A	Moduł do holowania przyczepy.
45	30 A	Elektryczne siedzenie pasażera.
46	20 A	Nie używany (zapas).
47	20 A	Podgrzewane siedzenia.
48	40 A	Zawory sterujące hamulcami przeciwblokującymi.
49	60 A	Pompa sterowania hamulcami przeciwblokującymi.
50	60 A	Wentylator chłodzący.
51	30 A	Szyberdach.
52	5 A	Przetwornica DC/DC (hybrydowy pojazd elektryczny).
53	10 A	Moduł kontroli ładowania akumulatora (hybrydowy pojazd elektryczny).
54	—	Nieużywany.
55	—	Nieużywany.
56	—	Nieużywany.
57	10 A	Złącze łącza danych.
58	40 A	Pomocnicza skrzynka rozdzielcza zasilania (hybrydowy pojazd elektryczny).
59	40 A	Moduł kontroli nadwozia.
60	5 A	Inteligentna ładowarka USB.
61	20 A	Punkt zasilania z tyłu ładunku.
62	—	Nieużywany.
63	30 A	Nie używany (zapas).
64	30 A	Elektryczna klapa bagażnika.
65	—	Nieużywany.
66	—	Nieużywany.
67	—	Nieużywany.
68	5 A	Czujnik masowego przepływu powietrza i temperatury powietrza dolotowego (gaz).
69	15A	Portowe wtryskiwacze paliwa.
70	20 A	Gniazdo zasilania konsoli tylnej.
71	20 A	Punkt zasilania pojemnika na media.
72	20 A	Wycieraczka tylnej szyby.
73	—	Nieużywany.
74	30 A	Silnik wycieraczek.
75	10 A	Podgrzewane lusterka zewnętrzne.
76	30 A	Podgrzewane podświetlenie.
77	—	Nieużywany.
78	10 A	Sprzęgło klimatyzacji.
79	—	Nieużywany.
80	20 A	Pompa paliwowa.
81	20 A	Pompka spryskiwacza tylnej szyby.
82	40 A	Falownik.
83	—	Nieużywany.
84	40 A	Moduł sterujący układu napędowego.
85	5 A	Czujnik deszczu.
86	—	Nieużywany.
87	—	Nieużywany.
88	—	Nieużywany.
