Ford Edge (2021-2022) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
26 kwietnia, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Ford Edge

Dotyczy pojazdów wyprodukowanych w latach:

2021, 2022.

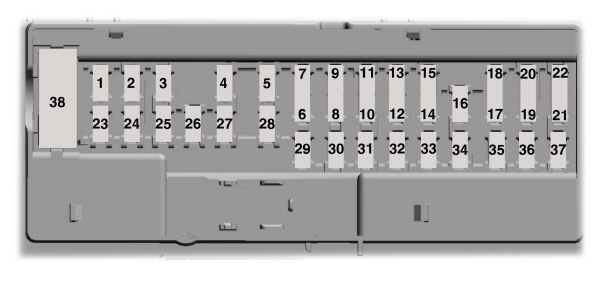

Przedział pasażerski

Ford Edge (2020) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	–	Nieużywany.
2	10 A	Opóźnione akcesorium — logika falownika mocy, logika szyberdachu i przełącznik zasilania szyby kierowcy.
3	7,5 A	Miejsca pamięci. Podparcie lędźwiowe. Bezprzewodowe ładowanie akcesoriów.
4	20 A	Wzmacniacz subwoofera.
Reklama
5	–	Nieużywany.
6	10 A	Nieużywany (zapasowy).
7	10 A	Moduł zmiany biegów.
8	5 A	Moduł tylnej klapy bagażnika. Moduł klapy załadowczej bez użycia rąk. Wbudowany modem.
9	5 A	Klawiatura.
10	–	Nieużywany.
11	–	Nieużywany.
12	7,5 A	Moduł klimatyzacji. Ulepszony moduł bramy centralnej.
13	7,5 A	Klaster instrumentów. Moduł sterujący kolumny kierownicy.
14	15 A	Nieużywany (zapasowy).
15	15 A	Moduł SYNC.
16	–	Nieużywany.
17	7,5 A	Moduł sterowania reflektorami.
18	7,5 A	Nieużywany (zapasowy).
19	5 A	Nieużywany (zapasowy).
20	5 A	Włącznik zapłonu z przyciskiem.
21	5 A	Czujnik temperatury i wilgotności w pojeździe.
22	5 A	Nieużywany (zapasowy).
23	30 A	Szyba i lusterko w drzwiach kierowcy. Moduł drzwi kierowcy. Wskaźnik blokady drzwi kierowcy. Podświetlenie przełącznika blokady kierowcy.
24	30 A	Szyberdach.
Reklama
25	20 A	Wzmacniacz.
26	30 A	Szyba i lusterko w przednich drzwiach pasażera. Moduł przednich drzwi pasażera. Wskaźnik blokady pasażera z przodu. Oświetlenie przełącznika przedniego pasażera.
27	30 A	Nieużywany (zapasowy).
28	30 A	Nieużywany (zapasowy).
29	15 A	Ulepszone zasilanie bramy centralnej – złącze OBD.
30	5 A	Nieużywany (zapasowy).
31	10 A	Moduł nadawczo-odbiorczy. Wyświetlacz wielofunkcyjny. Zintegrowany panel sterowania.
32	20 A	Radio.
33	–	Nieużywany.
34	30 A	Szyna rozruchowa (bezpiecznik 17,18, 21, 22, 35, 36, 37, wyłącznik automatyczny 38).
35	5 A	Wskaźnik wyłączenia poduszki powietrznej pasażera.
36	15 A	Moduł tylnego podgrzewanego siedzenia.
37	20 A	Podgrzewana kierownica. Samościemniające się lusterko wewnętrzne. Moduł automatycznych świateł drogowych i lusterek omijających pas ruchu.
38	30 A	Wyłącznik obwodu. Elektryczna szyba tylna z prawej strony. Elektryczna szyba tylna z lewej strony.

Komora silnika

Ford Edge (2020) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
Reklama
1	—	Nieużywany.
2	—	Przekaźnik rozrusznika.
3	15 A	Tylna wycieraczka. Czujnik deszczu. Cewka przekaźnika pompy spryskiwacza tylnego.
4	—	Przekaźnik silnika dmuchawy.
5	20 A	Punkt zasilania 3 – tył konsoli.
6	—	Nieużywany.
7	20 A	Moduł sterowania zespołem napędowym – moc pojazdu 1.
8	20 A	Moduł sterowania zespołem napędowym – zasilanie pojazdu 2. Odpowietrznik kanistra. Zawór blokujący parę. Podgrzewany słup tlenowy.
9	—	Przekaźnik modułu sterującego układu napędowego.
10	20 A	Punkt zasilania 1 – przód kierowcy.
11	15 A	Moduł sterowania zespołem napędowym – moc pojazdu 4.
12	15 A	Moduł sterujący układu napędowego – zasilanie pojazdu 3. Cewka przekaźnika modułu napędu na wszystkie koła. Aktywne żaluzje kratowe. Rozgrzewanie aktywnej skrzyni biegów. Pomocnicza pompa chłodząca. Obejście sprężarki elektrycznej. Podciśnienie na zaworze dozującym. Sprężarka klimatyzacji.
13	—	Nieużywany.
14	—	Nieużywany.
15	—	Przekaźnik rozruchu.
16	20 A	Punkt zasilania 2 – pojemnik na konsolę.
17	20 A	Punkt zasilania 4 – bagażnik.
18	—	Nieużywany.
19	10 A	Elektroniczne wspomaganie kierownicy podczas rozruchu.
20	10 A	Poziomowanie reflektorów.
Reklama
21	—	Nieużywany.
22	10 A	Elektromagnes sprzęgła klimatyzatora.
23	15 A	System informacji o martwym polu. Tylna kamera. Radar patrzący w przyszłość. Moduł jakości napięcia (start/stop). Przednia kamera dzielona. Moduł przedniej kamery dzielonej.
24	—	Nieużywany.
25	10 A	System zapobiegający blokowaniu się hamulców podczas rozruchu.
26	10 A	Moduł sterujący układu napędowego rozruchu.
27	—	Nieużywany.
28	10 A	Pompa spryskiwacza tylnej szyby.
29	—	Nieużywany.
30	—	Nieużywany.
31	—	Nieużywany.
32	—	Elektroniczny przekaźnik wentylatora 1.
33	—	Przekaźnik sprzęgła klimatyzacji.
34	—	Nieużywany.
35	—	Nieużywany.
36	—	Nieużywany.
37	—	Nieużywany.
38	—	Elektroniczny przekaźnik wentylaora 2.
39	—	Elektroniczny przekaźnik wentylatora 3.
40	—	Przekaźnik klaksonowy.
41	—	Przekaźnik blokady kolumny kierownicy.
42	—	Przekaźnik pompy paliwa.
43	10 A	Łatwe składanie siedzenia w drugim rzędzie .
44	—	Nieużywany.
45	—	Nieużywany.
46	—	Nieużywany.
47	—	Nieużywany.
48	15 A	Zasilanie przekaźnika blokady kolumny kierownicy.
49	—	Nieużywany.
50	20 A	Klakson.
Reklama
51	—	Nieużywany.
52	—	Nieużywany.
53	—	Nieużywany.
54	10 A	Wyłącznik hamulca.
55	10 A	Czujnik alternatora.
86	—	Nieużywany.

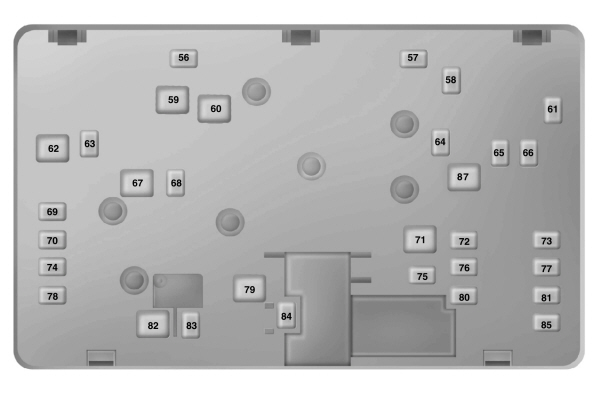

Komora silnika, dół

Ford Edge (2020) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
56	—	Nieużywany.
57	—	Nieużywany.
58	30 A	Zasilanie pompy paliwa.
59	40 A	Wentylator elektroniczny 3.
60	40 A	Wentylator elektroniczny 1.
61	—	Nieużywany.
62	50 A	Moduł sterujący nadwozia 1.
63	25 A	Wentylator elektroniczny 2.
64	—	Nieużywany.
65	20 A	Podgrzewany fotel przedni .
66	15 A	Nieużywany (zapasowy).
67	50 A	Moduł sterujący nadwozia 2.
68	40 A	Ogrzewana tylna szyba.
69	30 A	Zawory układu przeciwblokującego.
70	30 A	Siedzenie pasażera .
71	—	Nieużywany.
72	—	Nieużywany.
73	20 A	Tylne podgrzewane siedzenia.
74	30 A	Moduł siedzenia kierowcy. Zasilanie fotela kierowcy
75	25 A	Silnik wycieraczek 1.
76	30 A	Moduł tylnej klapy bagażnika.
77	30 A	Moduł fotela z klimatyzacją .
78	40 A	Moduł oświetlenia przyczepy.
Reklama
79	40 A	Silnik dmuchawy.
80	25 A	Silnik wycieraczek 2.
81	40 A	Falownik 110 V.
82	—	Nieużywany.
83-	—	Nieużywany.
84	30 A	Elektromagnes rozrusznika.
85	—	Nieużywany.
87	60 A	Pompa układu przeciwblokującego.
