Ford E-Series (2023) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
7 grudnia, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Ford E-Series (E-350, E-450)

Dotyczy pojazdów wyprodukowanych w latach:

2023.

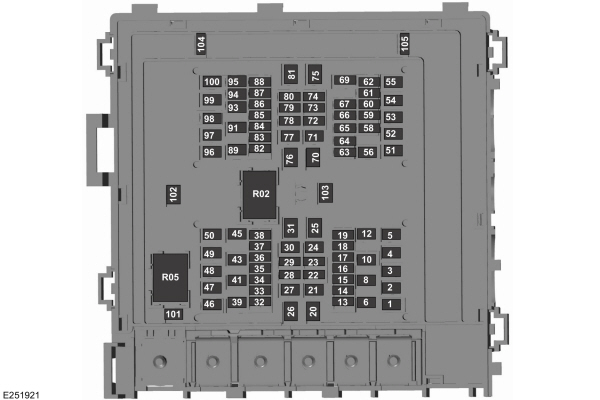

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników w komorze silnika znajduje się w komorze silnika. Posiada bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Ford E-Series (2023) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	20 A	Klakson.
2	50 A	Silnik dmuchawy.
3	—	Nieużywany.
4	30 A	Przekaźnik rozrusznika.
5	—	Nieużywany.
6	20 A	Przekaźnik Upfitter 4 (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
8	—	Nieużywany.
10	—	Nieużywany.
12	20 A	Punkt mocy 4.
13	10 A	Czujnik odchylenia (rozebrana obudowa). Nieużywany (zapasowy) (wycięty).
14	10 A	Radar skierowany do przodu (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
15	—	Nieużywany.
16	—	Nieużywany.
17	10 A	Zasilanie modułu sterowania zespołem napędowym run/start.
18	10 A	Układ zapobiegający blokowaniu się hamulców uruchom/rozpocznij posuw.
19	—	Nieużywany.
20	30 A	Siła wycieraczek.
21	—	Nieużywany.
22	10 A	Moduł wycieraczek (rozebrana obudowa). Nieużywany (zapasowy) (wycięty).
23	—	Nieużywany.
24	40 A	Moduł sterujący nadwozia – włącz zasilanie w zasilaniu 2.
25	50 A	Moduł sterujący nadwozia – uruchom zasilanie w kanale 1.
26	—	Nieużywany.
27	20 A	Łącznik ramy producenta nadwozia.
28	—	Nieużywany.
29	10 A	Zasilanie B+ 12 V (pojazd na specjalne zamówienie).
30	30 A	Elektrycznie sterowany fotel kierowcy (wycięty). Nieużywany (zapasowy) (rozebrane podwozie).
31	—	Nieużywany.
32	20 A	Moc pojazdu 1.
33	20 A	Moc pojazdu 2.
34	10 A	Moc pojazdu 3.
35	20 A	Moc pojazdu 4.
36	—	Nieużywany.
37	—	Nieużywany.
38	10 A	Przekaźnik spryskiwacza (rozebrana obudowa). Nieużywany (zapasowy) (wycięty).
39	—	Nieużywany.
41	30 A	Złącze sterujące hamulca przyczepy.
43	30 A	Złącze tablicy rozdzielczej (rozebrana obudowa). Nieużywany (zapasowy) (wycięty).
45	—	Nieużywany.
46	10 A	Sprzęgło klimatyzacji.
47	40 A	Przekaźnik upfitter 1 (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
48	—	Nieużywany.
49	30 A	Moduł elektroniki pompy.
50	15A	Wtryskiwacze paliwa.
51	20 A	Punkt mocy 1.
52	50 A	Zasilanie przez cały czas (PAAT) Przygotowanie złącza Aux AC na złączu pojazdu na słupku B (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
53	30 A	Światła postojowe do holowania przyczepy.
54	40 A	Zasilanie R/S na złączu tablicy rozdzielczej.
55	20 A	Przekaźnik Upfitter 3 (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
56	20 A	Power point 2 prep złącze słupka B.
58	5 A	Inteligentna ładowarka USB .
59	10 A	Światła postojowe 1 (pojazd na specjalne zamówienie).
60	—	Nieużywany.
61	—	Nieużywany.
62	—	Nieużywany.
63	—	Nieużywany.
64	—	Nieużywany.
65	—	Nieużywany.
66	—	Nieużywany.
67	—	Nieużywany.
69	—	Nieużywany.
70	40 A	falownik.
71	30 A	Zawory układu przeciwblokującego.
72	10 A	Włącznik i wyłącznik hamulca.
73	—	Nieużywany.
74	—	Nieużywany.
75	—	Nieużywany.
76	60 A	Pompa układu przeciwblokującego.
77	30 A	Zasilanie modułu jakości napięcia – moduł sterujący nadwozia.
78	10 A	Światła stopu holowania przyczepy.
79	—	Nieużywany.
80	10 A	Światła cofania przyczepy holowniczej.
81	—	Nieużywany.
82	5 A	Przełącznik Upfitter (fabryczna lokalizacja zasilania zapłonu).
83	5 A	Przełącznik Upfitter (opcjonalne miejsce do zasilania przez cały czas).
84	—	Nieużywany.
85	—	Nieużywany.
86	—	Nieużywany.
87	—	Nieużywany.
88	—	Nieużywany.
89	—	Nieużywany.
91	40 A	Cały czas gorące (HAAT) /B+PWR na łączniku słupka B (przekrój). Zasilanie z akumulatora na złączu tablicy rozdzielczej (rozebrana obudowa).
93	10 A	Światła postojowe 3 (pojazd na specjalne zamówienie).
94	10 A	Światła postojowe 2 (pojazd na specjalne zamówienie).
95	20 A	Przekaźnik świateł stopu.
96	—	Nieużywany.
97	50 A	Zasilanie akumulatora do złączy silnika, słupka B i tablicy rozdzielczej pojazdu.
98	30 A	Ładowanie akumulatora holowania przyczepy.
99	40 A	Przekaźnik Upfitter 2 (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
100	—	Nieużywany.
101	—	Nieużywany.
102	—	Nieużywany.
103	—	Nieużywany.
104	—	Nieużywany.
105	15A	Moc prawego i lewego światła stopu holowania przyczepy oraz przekaźnika kierunkowskazów.

Zobacz także: Ford Puma (2022) - skrzynka bezpieczników i przekaźników

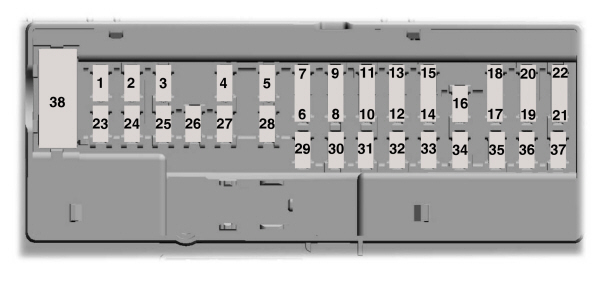

Skrzynka bezpieczników w przedziale pasażerskim

Lokalizacja skrzynki bezpieczników

Panel bezpieczników znajduje się po lewej stronie pedału hamulca i jest zamontowany na lewym dolnym panelu pod maską. Zdejmij pokrywę panelu bezpieczników, aby uzyskać dostęp do bezpieczników.

Ford E-Series (2023) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	—	Nieużywany.
2	10 A	Przełącznik blokady lewych przednich i prawych przednich drzwi (przekrój). Falownik (przekrój). Złącze (rozebrana obudowa).
3	7,5 A	Przełącznik zasilania lusterek (przekrój).
3	—	Nieużywany (rozebrana obudowa).
4	20 A	Nie używany (zapas).
5	20 A	Nie używany (zapas).
6	10 A	Nie używany (zapas).
7	10 A	Nie używany (zapas).
8	5 A	Nie używany (zapas).
9	5 A	Nie używany (zapas).
10	—	Nieużywany.
11	—	Nieużywany.
12	7,5 A	Inteligentne złącze łącza danych.
13	7,5 A	Grupa. Moduł sterujący kolumny kierownicy.
14	15A	Nie używany (zapas).
15	15A	Nie używany (zapas).
16	—	Nieużywany.
17	7,5 A	Nieużywany.
18	7,5 A	Zasilanie R/S dla przedniego siłownika mieszania/przełącznika trybu klimatyzacji (przekrój). Zasilanie R/S do rozebrania złącza obudowy (rozebrana obudowa).
19	5 A	Moduł radiowy i jednostka sterująca telematyki. Jednostka sterująca telematyki.
20	5 A	Stacyjka.
21	5 A	Nieużywany.
22	5 A	Złącze słupka B producenta nadwozia (wycięte).
22	5 A	Nieużywany (rozebrana obudowa).
23	30 A	Nie używany (zapas).
24	30 A	Nie używany (zapas).
25	20 A	Nie używany (zapas).
26	30 A	Nie używany (zapas).
27	30 A	Nie używany (zapas).
28	30 A	Nie używany (zapas).
29	15A	Moduł interfejsu Upfitter (przekrój).
29	—	Nieużywany (rozebrana obudowa).
30	5 A	Nie używany (zapas).
31	10 A	Inteligentne złącze łącza danych.
32	20 A	Radio (przekrój).
33	—	Nieużywany.
34	30 A	Nie używany (zapas).
35	5 A	Przełącznik holowania.
36	15A	Lusterko wsteczne (przekrój). Odjazd z pasa, kamery (przekrój).
36	—	Nieużywany (rozebrana obudowa).
37	20 A	Nie używany (zapas).
38	30 A	Przełączniki i silniki szyb elektrycznych (przekrój).
38	—	Nieużywany (rozebrana obudowa).
