Ford Bronco Sport (2023) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
7 grudnia, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Ford Bronco Sport

Dotyczy pojazdów wyprodukowanych w latach:

2023.

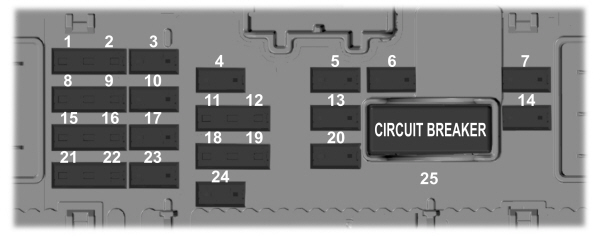

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się pod schowkiem.

Ford Bronco Sport (2023) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	5 A	Nie używany (zapas).
2	5 A	Nie używany (zapas).
3	10 A	Nie używany (zapas).
4	10 A	Stacyjka. Blokada kolumny kierownicy.
Reklama
5	20 A	Zamek. Odblokowanie.
6	10 A	Falownik DC-AC.
7	30 A	Moduł drzwi pasażera.
8	5 A	Moduł sterujący wspomagania parkowania.
9	5 A	Automatycznie ściemniające się lusterko wewnętrzne. System utrzymywania pasa ruchu. Wskaźnik wyłączenia poduszki powietrznej pasażera.
10	10 A	Rozszerzony moduł zasilania.
11	5 A	Moduł jednostki sterującej telematyki.
12	5 A	Bezkluczykowy przełącznik klawiatury.
13	15A	Odblokowanie drzwi kierowcy.
14	30 A	Moduł drzwi kierowcy.
15	15A	Nie używany (zapas).
16	15A	Nie używany (zapas).
17	15A	SYNC, Moduł nadawczo-odbiorczy odbiornika. Zintegrowany panel sterowania.
18	7,5 A	Bezprzewodowy moduł ładowania akcesoriów. Moduł kontroli terenu.
19	7,5 A	Nie używany (zapas).
20	10 A	Nie używany (zapas).
21	7,5 A	Nie używany (zapas).
22	7,5 A	Nie używany (zapas).
23	20 A	Nie używany (zapas).
24	20 A	Nie używany (zapas).
Reklama
25	30 A	Nie używany (zapas).

Zobacz także: Ford Edge (2023) - skrzynka bezpieczników i przekaźników

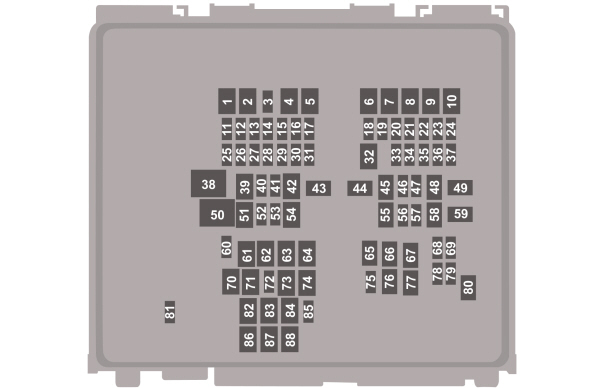

Skrzynka bezpieczników w komorze silnika

Ford Bronco Sport (2023) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30 A	Oświetlenie dodatkowe na rynku wtórnym.
2	—	Nieużywany.
3	10 A	Nie używany (zapas).
4	60 A	Dodatkowa grzałka.
5	40 A	Dodatkowa grzałka.
6	40 A	Dodatkowa grzałka.
7	20 A	Podgrzewane wycieraczki.
8	—	Nieużywany.
9	60 A	Falownik.
10	30 A	Rozrusznik.
11	15A	Moduł sterujący układu napędowego.
12	15A	Moduł sterujący układu napędowego.
13	15A	Moduł sterujący układu napędowego.
Reklama
14	15A	Moduł sterujący układu napędowego.
15	—	Nieużywany.
16	—	Nieużywany.
17	—	Nieużywany.
18	10 A	Moduł sterujący układu napędowego.
19	10 A	Moduł układu przeciwblokującego.
20	10 A	Złącze łącza danych.
21	5 A	Przełącznik reflektorów.
22	20 A	Wzmacniacz.
23	—	Nieużywany.
24	—	Nieużywany.
25	25 A	Wzmocnione reflektory po lewej stronie.
26	25 A	Wzmocnione reflektory z prawej strony.
27	—	Nieużywany.
28	—	Nieużywany.
29	—	Nieużywany.
30	—	Nieużywany.
31	5 A	Elektroniczne wspomaganie kierownicy.
32	30 A	Moduł kontroli nadwozia.
33	10 A	Przednia kamera wspomagająca parkowanie. Tylna kamera. System informacji o martwym polu. Siłownik zmiany biegów.
Reklama
34	—	Nieużywany.
35	15A	Podgrzewana kierownica.
36	—	Nieużywany.
37	20 A	Klakson.
38	40 A	Silnik dmuchawy.
39	—	Nieużywany.
40	10 A	Włącznik hamulca.
41	20 A	Wzmacniacz.
42	30 A	Elektrycznie sterowany fotel kierowcy.
43	40 A	Zawory układu przeciwblokującego.
44	40 A	Moduł do holowania przyczepy.
45	30 A	Elektryczne siedzenie pasażera.
46	—	Nieużywany.
47	20 A	Podgrzewane siedzenia.
48	—	Nieużywany.
49	60 A	Pompa układu przeciwblokującego.
50	60 A	Wentylator chłodzący.
51	30 A	Szyberdach.
52	5 A	Inteligentna ładowarka USB.
53	—	Nieużywany.
54	—	Nieużywany.
55	—	Nieużywany.
56	10 A	Sprzęgło klimatyzacji.
57	5 A	Reflektory.
58	20 A	Nie używany (zapas).
59	40 A	Moduł kontroli nadwozia.
60	5 A	Inteligentna ładowarka USB.
61	20 A	Pomocniczy punkt zasilania.
62	—	Nieużywany.
63	—	Nieużywany.
Reklama
64	—	Nieużywany.
65	—	Nieużywany.
66	—	Nieużywany.
67	—	Nieużywany.
68	—	Nieużywany.
69	15A	Portowe wtryskiwacze paliwa.
70	20 A	Pomocniczy punkt zasilania.
71	20 A	Pomocniczy punkt zasilania.
72	20 A	Wycieraczka tylnej szyby.
73	—	Nieużywany.
74	30 A	Silnik wycieraczek.
75	10 A	Podgrzewane lusterka zewnętrzne.
76	30 A	Ogrzewana tylna szyba.
77	—	Nieużywany.
78	15A	Zwalnianie szyby windy.
79	—	Nieużywany.
80	20 A	Pompa paliwowa.
81	10 A	Pompka spryskiwacza tylnej szyby.
82	40 A	Falownik.
83	—	Nieużywany.
84	40 A	Moduł sterujący układu napędowego.
85	5 A	Czujnik deszczu.
86	—	Nieużywany.
87	—	Nieużywany.
88	—	Nieużywany.
