Schematy skrzynek bezpieczników i przekaźników – Ford Contour
Dotyczy pojazdów wyprodukowanych w latach:
1995, 1996, 1997, 1998, 1999, 2000.

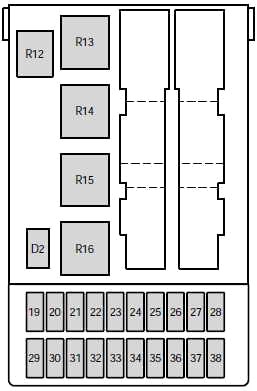

Schemat skrzynki bezpieczników tablicy rozdzielczej

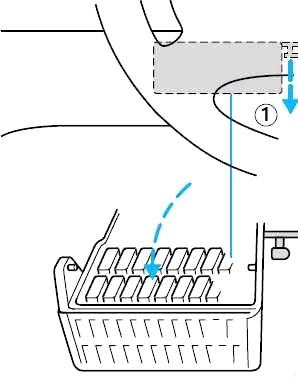

Panel bezpieczników tablicy rozdzielczej znajduje się pod tablicą rozdzielczą po lewej stronie. Aby go otworzyć, sięgnij pod tablicę przyrządów i naciśnij przycisk zwalniający po prawej stronie tablicy bezpieczników.
| Numer |
Ampery [A] |
Opis |
| 19 |
7,5 |
1995-1997: Podgrzewane lusterka wsteczne |
| 20 |
10 |
Silniki wycieraczek (wyłącznik) |
| 21 |
40 |
Okna elektryczne |
| 22 |
7,5 |
1995-1997: moduł ABS |
| 23 |
15 |
Lampy zapasowe |
| 24 |
15 |
Światła hamowania |
| 25 |
20 |
Zamki |
| 26 |
7,5 |
Główne światło |
| 27 |
15 |
Zapalniczka |
| 28 |
30 |
Fotele elektryczne |
| 29 |
30 |
Odszranianie tylnej szyby |
| 30 |
7,5 |
System zarządzania silnikiem |
| 31 |
7,5 |
Podświetlenie tablicy przyrządów |
| 32 |
7,5 |
Radio |
| 33 |
7,5 |
Światła postojowe – po stronie kierowcy |
| 34 |
7,5 |
Oświetlenie wnętrza/elektryczna regulacja lusterek/zegar |
| 35 |
7,5 |
Światła postojowe – strona pasażera |
| 36 |
10 |
1995-1998: Poduszka powietrzna |
| 37 |
30 |
Silnik dmuchawy nagrzewnicy |
| 38 |
— |
– |
| Przekaźnik |
| R12 |
Oświetlenie wewnętrzne |
| R13 |
Odszranianie tylnej szyby |
| R14 |
Silnik dmuchawy nagrzewnicy |
| R15 |
Silnik wycieraczek |
| R16 |
Zapłon |
| Dioda |
| D2 |
Ochrona przed odwrotnym napięciem |

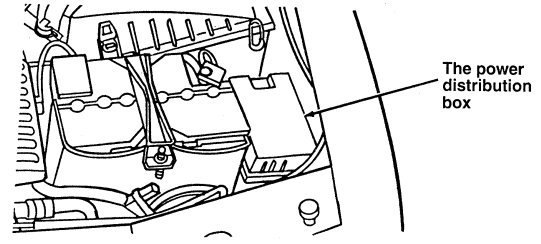

Skrzynka bezpieczników w komorze silnika
Aby sprawdzić lub wymienić bezpiecznik lub przekaźnik, zdejmij pokrywę skrzynki bezpieczników w komorze silnika, zwalniając zatrzask i podnosząc.

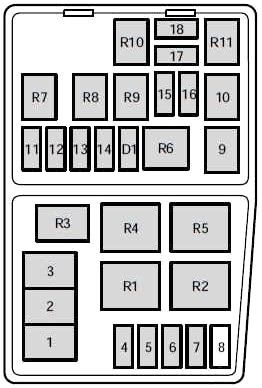

Schemat 1995-1998
| Numer |
Ampery [A] |
Opis |
| 1 |
80 |
Główne zasilanie instalacji elektrycznej pojazdu |
| 2 |
60 |
Wentylator chłodzący silnik |
| 3 |
60 |
Układ hamulcowy ABS, dmuchawa nagrzewnicy |
| 4 |
20 |
Zapłon, moduł EEC, światła do jazdy dziennej |
| 5 |
15 |
Światło przeciwmgielne |
| 6 |
— |
– |
| 7 |
20 |
1998: system ABS |
| 7 |
30 |
1995-1997: system ABS |
| 8 |
30 |
1995-1998: Pompa powietrza |
| 9 |
20 |
Elektroniczne sterowanie silnikiem (EWG) |
| 10 |
20 |
Stacyjka |
| 11 |
3 |
Moduł zapłonowy EWG (pamięć) |
| 12 |
15 |
System ostrzegawczy klaksonu i świateł awaryjnych |
| 13 |
20 |
1998: czujnik HEGO |
| 13 |
15 |
1995-1998: czujnik HEGO |
| 14 |
15 |
Elektrycznie sterowana pompa paliwowa |
| 15 |
10 |
Reflektor świateł mijania – (strona pasażera) |
| 16 |
10 |
Reflektor świateł mijania – (po stronie kierowcy) |
| 17 |
10 |
Reflektor świateł drogowych – (strona pasażerów) |
| 18 |
10 |
Reflektor świateł drogowych – (po stronie kierowcy) |
| Przekaźnik |
| R1 |
Światła dzienne |
| R2 |
Przekaźnik wentylatora chłodnicy (wysoka prędkość) |
| R3 |
Klimatyzacja |
| R4 |
Sprzęgło klimatyzacji |
| R5 |
Przekaźnik wentylatora chłodnicy (niska prędkość) |
| R6 |
Elektromagnes rozrusznika |
| R7 |
Klakson |
| R8 |
Pompa paliwowa |
| R9 |
Reflektory świateł mijania |
| R10 |
Reflektory świateł drogowych |
| R11 |
Moduł PCM |
| Dioda |
| D1 |
Ochrona przed odwrotnym napięciem |

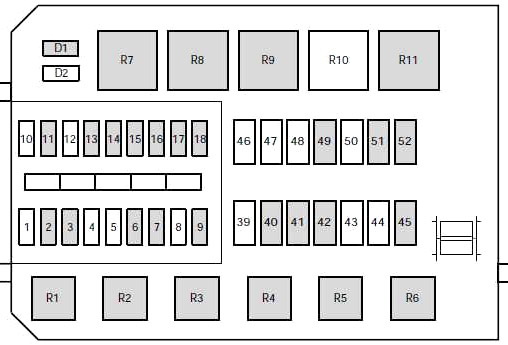

Schemat 1999-2000
| Numer |
Ampery [A] |
Opis |
| 1 |
— |
– |
| 2 |
7,5 |
Alternator |
| 3 |
20 |
Światła przeciwmgielne |
| 4 |
— |
– |
| 5 |
— |
– |
| 6 |
3 |
Moduł zapłonowy EWG (pamięć) |
| 7 |
20 |
System ostrzegawczy klaksonu i świateł awaryjnych |
| 8 |
— |
– |
| 9 |
15 |
Pompa paliwowa |
| 10 |
— |
– |
| 11 |
20 |
Zapłon, elektroniczne sterowanie silnikiem |
| 12 |
— |
– |
| 13 |
20 |
Czujnik HEGO |
| 14 |
7,5 |
Moduł ABS |
| 15 |
7,5 |
Reflektor świateł mijania (po stronie pasażera) |
| 16 |
7,5 |
Reflektor świateł mijania (po stronie kierowcy) |
| 17 |
7,5 |
Reflektor świateł drogowych (po stronie pasażera) |
| 18 |
7,5 |
Reflektor świateł drogowych (po stronie kierowcy) |
| 39 |
— |
– |
| 40 |
20 |
Zapłon, włącznik światła, centralna skrzynka przyłączeniowa |
| 41 |
20 |
Przekaźnik EWG |
| 42 |
40 |
Centralna skrzynka przyłączeniowa (bezpiecznik 37 do przekaźnika dmuchawy) |
| 43 |
— |
– |
| 44 |
— |
– |
| 45 |
60 |
Zapłon |
| 46 |
— |
– |
| 47 |
— |
– |
| 48 |
— |
– |
| 49 |
60 |
Chłodzenie silnika |
| 50 |
— |
– |
| 51 |
60 |
ABS |
| 52 |
60 |
Centralna skrzynka przyłączeniowa (centralny moduł czasowy, przekaźnik odszraniania tylnej szyby, bezpieczniki 24, 25, 27, 28, 34) |
| Przekaźnik |
| R1 |
Pompa paliwowa |
| R2 |
Moduł EWG |
| R3 |
Klimatyzacja |
| R4 |
Światła mijania |
| R5 |
Światła drogowe |
| R6 |
Klakson |
| R7 |
Elektromagnes rozrusznika |
| R8 |
Wentylator chłodzący silnik (wysoka prędkość) |
| R9 |
Wentylator chłodzący silnik |
| R10 |
– |
| R11 |
Światła dzienne |
| Dioda |
| D1 |
Ochrona przed odwrotnym napięciem |
| D2 |
– |
Przekaźniki poza skrzynkami bezpieczników
| Numer |
Opis |
Lokalizacja |
| R18 |
Przełącznik „One touch” (okno kierowcy) |
Drzwi kierowcy |
| R20 |
– |
— |
| R21 |
– |
— |
| R22 |
Światła przeciwmgielne |
Osłona drutu na tablicy rozdzielczej |
| R23 |
Kierunkowskazy |
Kolumna kierownicy |
| R24 |
Alarm napadowy – strona kierowcy |
Wspornik modułu zamka drzwi |
| R25 |
Alarm napadowy – prawa strona |
Wspornik modułu zamka drzwi |
| R26 |
– |
— |
| R32 |
Sterowanie grzałką Hego |
W pobliżu modułu PCM |
