Ford C-MAX (2015-2019) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
2 września, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Ford C-MAX

Dotyczy pojazdów nowych w latach:

2015, 2016, 2017, 2018, 2019.

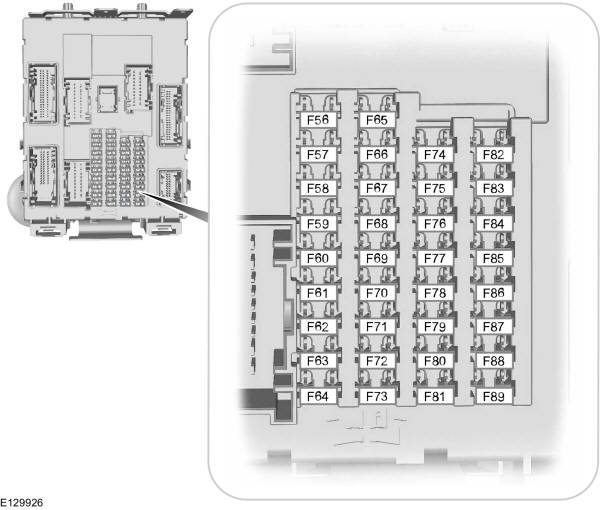

Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się pod schowkiem na rękawiczki (zaciśnij zatrzaski zabezpieczające, aby zwolnić pokrywę, opuść pokrywę i pociągnij ją do siebie).

Ford C-MAX (2015-2019) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F56	20A	Pompa paliwowa.
F57	–	Nieużywany.
F58	–	Nieużywany.
F59	5A	Pasywny nadajnik-odbiornik antykradzieżowy.
Reklama
F60	10 A	Oświetlenie wewnętrzne. Zestaw przełączników drzwi kierowcy. Lampa w schowku na rękawiczki. Otaczające światło.
F61	20A	Zapalniczka przednia. Tylne pomocnicze punkty zasilania.
F62	5A	Wycieraczki automatyczne. Czujnik wilgotności. Samościemniające się lusterko wewnętrzne.
F63	10 A	Adaptacyjny tempomat.
F64	–	Nieużywany.
F65	10 A	Odblokowanie klapy tylnej.
F66	20A	Zamek drzwi kierowcy. Zamek drzwiczek paliwa. Centralny podwójny zamek.
F67	7,5A	Moduł SYNC. Moduł globalnego systemu pozycjonowania. Wyświetlacz informacyjny i rozrywkowy.
F68	15A	Elektryczna blokada kolumny kierownicy.
F69	5A	Klaster instrumentów.
F70	20A	Centralny zamek.
F71	7,5A	Klimatyzacja.
F72	7,5A	Moduł kierownicy.
F73	7,5A	Złącze łącza danych. Sygnalizator podtrzymania akumulatora.
F74	15A	Światła drogowe.
F75	15A	Przednie światła przeciwmgielne.
F76	10 A	Lampy cofania.
F77	20A	Pompka spryskiwacza przedniej i tylnej szyby.
F78	5A	Stacyjka. Włącznik zapłonu z przyciskiem. Moduł pojazdu bez kluczyka.
F79	15A	Jednostka audio. Przełącznik świateł awaryjnych. Elektroniczny panel wykończeniowy.
Reklama
F80	20A	Księżycowy dach.
F81	5A	Wewnętrzny czujnik ruchu. Odbiornik częstotliwości radiowych. Parasol.
F82	20A	Pompka spryskiwacza przedniej i tylnej szyby.
F83	20A	Centralny zamek.
F84	20A	Odblokowanie drzwi kierowcy. Odblokowanie drzwiczek paliwa. Centralny podwójny zamek.
F85	7,5A	Klimatyzacja. Przekaźnik tylnej wycieraczki. Nagrzewnica pomocnicza. Radio. Adaptacyjny tempomat.
F86	10 A	Moduł kontroli ograniczeń. System klasyfikacji pasażerów.
F87	15A	Podgrzewana kierownica.
F88	20A	Do 2016: Moduł jakości napięcia.
F89	–	Nieużywany.

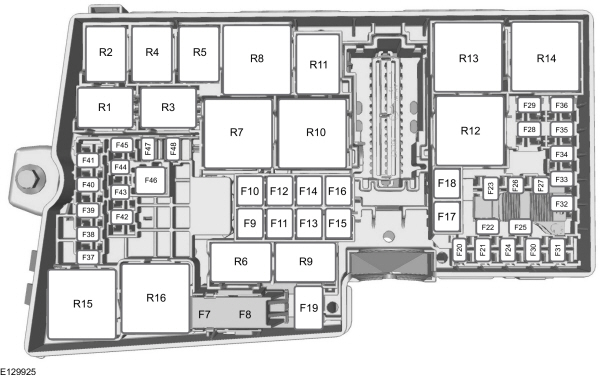

Skrzynka bezpieczników w komorze silnika

Ford C-MAX (2015-2019) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F7	40A	System zapobiegania blokady kół. Elektroniczny program stabilności.
F8	30A	Elektroniczny program stabilności.
F9	20A	Spryskiwacz reflektorów.
F10	40A	Silnik dmuchawy.
Reklama
F11	30A	Moduł Auto-Start-Stop.
F12	30A	Moduł sterujący układu napędowego.
F13	30A	Przekaźnik rozrusznika.
F14	40A	Podgrzewany element przedniej szyby z prawej strony.
F15	25A	Wentylator intercoolera (1,0 l).
F15	40A	Przekaźnik wentylatora chłodzącego 1.
F 16	40A	Podgrzewany element przedniej szyby z lewej strony.
F17	20A	Nagrzewnica pomocnicza.
F18	20A	Wycieraczki.
F19	5A	System zapobiegania blokady kół. Elektroniczny program stabilności.
F20	15A	Klakson.
F21	5A	Światła hamowania.
F22	15A	System monitorowania akumulatora.
F23	5A	Cewki przekaźników. Sterowanie oświetleniem.
F24	20A	Gniazdo zasilania w bagażniku.
F25	–	Nieużywany.
F26	25A	Moduł sterowania skrzynią biegów (TMC 6F35).
F26	15A	Moduł kontroli transmisji (TMC MPS6).
F27	15A	Sprzęgło klimatyzacji.
F28	7,5A	Tylna kamera. System ostrzegania o kolizji.
Reklama
F29	–	Nieużywany.
F30	5A	Moduł sterujący układu napędowego.
F31	–	Nieużywany.
F32	10 A	Moduł sterujący układu napędowego. Przekaźnik modułu wentylatora chłodzącego.
F33	15A lub 20A	Moduł sterujący układu napędowego. Cewki zapłonowe. (1,0L – 20A; 1,5L, 1,6L i 2,0L – 15A)
F34	10 A	Moduł sterujący układu napędowego.
F35	10A lub 15A	Czujnik wody w paliwie. Moduł sterujący układu napędowego. Cewki zapłonowe.
F36	5A	Od 2016: Aktywna żaluzja kratki.
F37	–	Nieużywany.
F38	15A	Moduł sterujący układu napędowego.
F39	5A	Poziomowanie reflektorów.
F40	5A	Elektroniczne wspomaganie kierownicy.
F41	20A	Moduł sterujący nadwozia.
F42	–	Nieużywany.
F43	15A	Poziomowanie reflektorów. Adaptacyjne oświetlenie przednie.
F44	5A	Adaptacyjny tempomat.
F45	10 A	Podgrzewana dysza spryskiwacza.
F46	25A	Wentylator chłodzący.
F47	–	Nieużywany.
F48	15A	Parownik z filtrem cząstek stałych.

Przekaźnik
R1		Wentylator intercoolera.
R2		Klakson.
R3		Parownik z filtrem cząstek stałych.
R4		DO 22-06-2015: Przekaźnik włączania/wyłączania wycieraczek przedniej; OD 23-06-2015: Przekaźnik wentylatora chłodzącego.
R5		DO 22-06-2015: Spryskiwacz reflektorów; OD 23-06-2015: Przekaźnik włączania/wyłączania wycieraczek przedniej.
R6		Przekaźnik wysokiej/niskiej wycieraczki przedniej.
R7		Podgrzewana przednia szyba.
R8		Przekaźnik wentylatora chłodzącego.
Reklama
R9		DO 22-06-2015: Nieużywane; OD 23-06-2015: Spryskiwacz reflektorów.
R10		DO 22-06-2015: Przekaźnik wentylatora chłodzącego; OD 23-06-2015: Przekaźnik rozrusznika.
R11		Sprzęgło klimatyzacji.
R12		Przekaźnik wentylatora chłodzącego.
R13		Silnik dmuchawy.
R14		Moduł sterujący silnika.
R15		DO 22-06-2015: Przekaźnik rozrusznika; OD 23-06-2015: Przekaźnik świec żarowych.
R16		Zapłon.

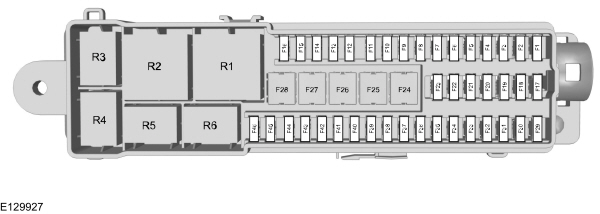

Skrzynka bezpieczników przedziału bagażowego

Znajduje się za pokrywą po lewej stronie tylnej komory.

Ford C-MAX (2015-2019) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F1	5A	Tylna klapa bagażnika bez użycia rąk.
F2	–	Nieużywany.
F3	5A	Bezkluczykowe klamki do drzwi pojazdu.
F4	25A	Sterownik drzwi przednich lewych.
F5	25A	Sterownik drzwi przednich prawych.
F6	25A	Sterownik tylnych lewych drzwi.
F7	25A	Sterownik tylnych prawych drzwi.
F8	10 A	Alarm antykradzieżowy.
F9	25A	Fotel kierowcy.
F10	25A	Okna elektryczne.
F11	5A	Zasilanie cewki przekaźnika.
F12	–	Nieużywany.
F13	–	Nieużywany.
F14	–	Nieużywany.
F15	–	Nieużywany.
F 16	–	Nieużywany.
F17	–	Nieużywany.
F18	–	Nieużywany.
F19	–	Nieużywany.
F20	–	Nieużywany.
F21	–	Nieużywany.
Reklama
F22	–	Nieużywany.
F23	–	Nieużywany.
F24	30A	Konwerter mocy DC/AC.
F25	25A	Elektrycznie sterowana tylna klapa.
F26	40A	Moduł holowniczy przyczepy.
F27	30A	Odmrażacz tylnej szyby.
F28	–	Nieużywany.
F29	5A	Monitor martwego pola. System utrzymania pasa ruchu. Aktywny przystanek miejski. Tylna kamera.
F30	5A	Moduł wspomagania parkowania.
F31	–	Nieużywany.
F32	5A	Konwerter mocy DC/AC.
F33	15A	Przekaźnik wycieraczki tylnej szyby.
F34	15A	Podgrzewany fotel kierowcy.
F35	15A	Podgrzewany fotel pasażera.
F36	–	Nieużywany.
F37	15A	Parasol.
F38	–	Nieużywany.
F39	–	Nieużywany.
F40	–	Nieużywany.
F41	5A	Od 2016: Moduł holowniczy przyczepy.
F42	–	Nieużywany.
F43	–	Nieużywany.
F44	10 A	Elektrycznie sterowane lusterka zewnętrzne.
F45	7,5A	Podgrzewane lusterka zewnętrzne.
F46	–	Nieużywany.

Przekaźnik
R1		Stacyjka.
R2		Ogrzewana tylna szyba.
R3		Wycieraczka tylnej szyby.
R4		Nieużywany.
R5		Sygnalizator antywłamaniowy.
R6		Opóźniona moc akcesoriów.
