Schematy skrzynek bezpieczników i przekaźników – Fiat 500X
Dotyczy pojazdów wyprodukowanych w latach:
2014, 2015.
Za zapalniczkę w Fiacie 500X odpowiadają bezpieczniki M6, M7 i M36 w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Bezpieczniki są zgrupowane w skrzynkach bezpieczników znajdujących się w komorze silnika, pod deską rozdzielczą oraz po wewnętrznej stronie lewej bocznej osłony bagażnika.
Skrzynka bezpieczników pod maską
Znajduje się po lewej stronie komory silnika.
Skrzynka bezpieczników deski rozdzielczej (Centrum bezpieczników komputera pokładowego)
Sterownik znajduje się po lewej stronie kolumny kierownicy w dolnej części tablicy rozdzielczej.
Skrzynka bezpieczników w bagażniku/moduł dystrybucji przekaźników
Znajduje się po lewej stronie bagażnika.
Skrzynka bezpieczników pod maską
Przypisanie bezpieczników w skrzynce bezpieczników pod maską (2015)
| Numer |
Ampery [A] |
Opis |
| F10 |
10 |
Klakson |
| F84 |
20 |
Zasilacz do zapalniczki/gniazda zasilania |

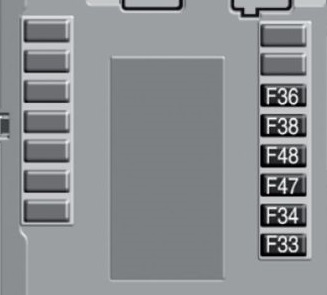

Skrzynka bezpieczników deski rozdzielczej
Przypisanie bezpieczników w skrzynce bezpieczników deski rozdzielczej (2015)
| Numer |
Ampery [A] |
Opis |
| F33 |
20 |
Elektrycznie sterowana szyba przednia (strona pasażera) |
| F34 |
20 |
Elektrycznie sterowana szyba przednia (po stronie kierowcy) |
| F36 |
15 |
Zasilanie systemu Uconnect, systemu klimatyzacji, składania elektrycznych lusterek zewnętrznych, systemu EOBD, portu USB/gniazdo AUX, tylnych bocznych świateł dachowych (wersje z otwieranym dachem) |
| F38 |
20 |
Urządzenie Dead Lock (odblokowanie drzwi po stronie kierowcy dla wersji/rynków, gdzie przewidziano)/odblokowanie drzwi/centralny zamek/elektryczne odblokowanie tylnej klapy |
| F47 |
20 |
Elektryczna szyba tylna lewa |
| F48 |
20 |
Elektryczna szyba tylna prawa |
Skrzynka bezpieczników w bagażniku
| Numer |
Ampery [A] |
Opis |
| F2 |
20 |
Zestaw audio |
| F3 |
20 |
Elektryczny szyberdach |
| F4 |
7,5 |
Elektryczna regulacja odcinka lędźwiowego przedniego fotela (przewodnik kierowcy) |
| F5 |
30 |
Elektryczna regulacja przedniego fotela (po stronie kierowcy) |
| F6 |
7,5 |
Elektryczna regulacja przedniego fotela (po stronie kierowcy i pasażera) |
| F7 |
30 |
Elektryczna regulacja odcinka lędźwiowego przedniego fotela (po stronie kierowcy i pasażera) |
